60599200 Kupplung RNI Größe 19 D=40 L=66 kaufen

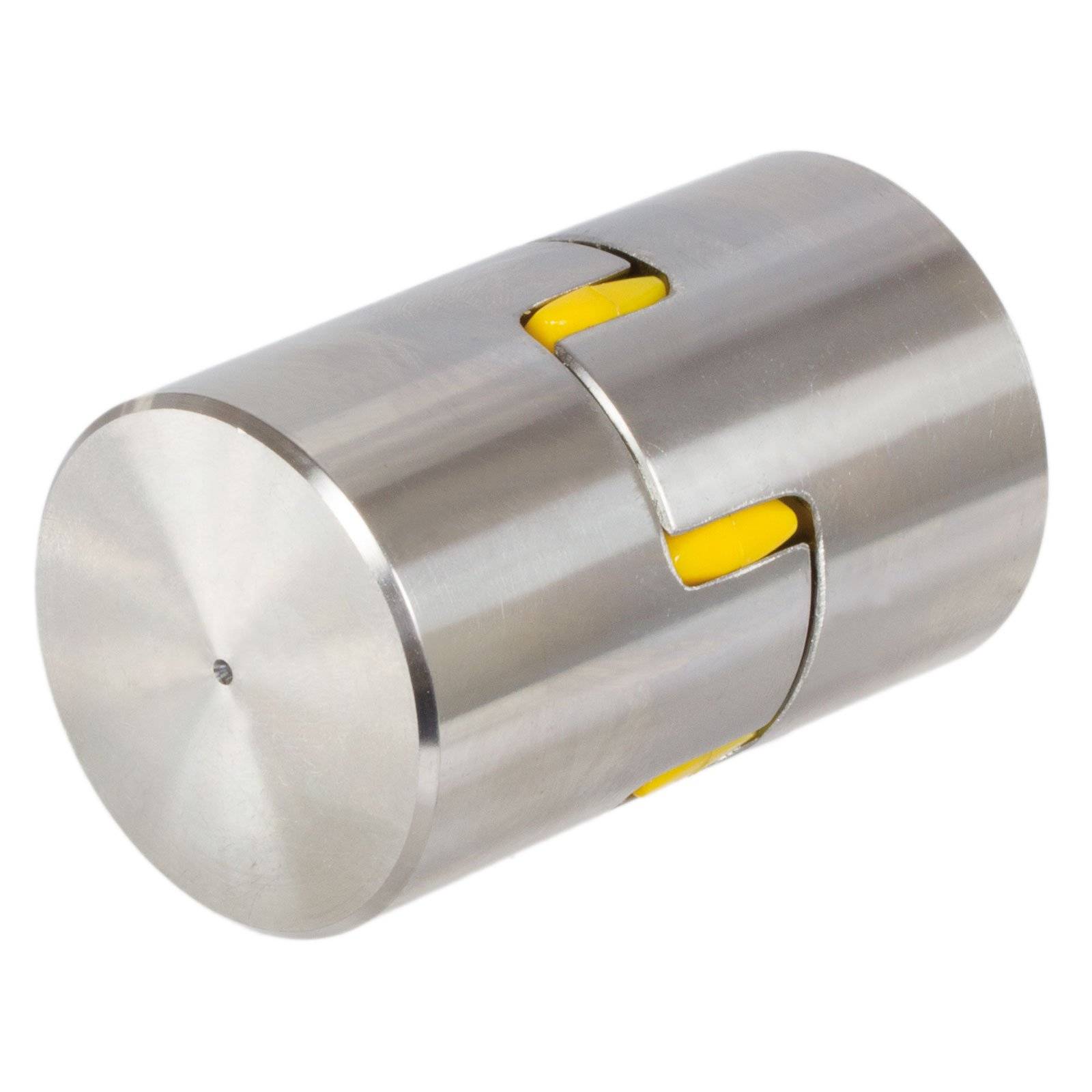

60599200 Kupplung RNI Größe 19 D=40 L=66-0

60599200 Kupplung RNI Größe 19 D=40 L=66-1

1/2

Produkt-Art

Klauenkupplung

Außen-Ø

40 mm

Besonderheiten

ungebohrt

max. Bohrungs-Ø

25 mm

Bohrungs-Länge

25 mm

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

121 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (72,04 € / Stück)

72,04 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

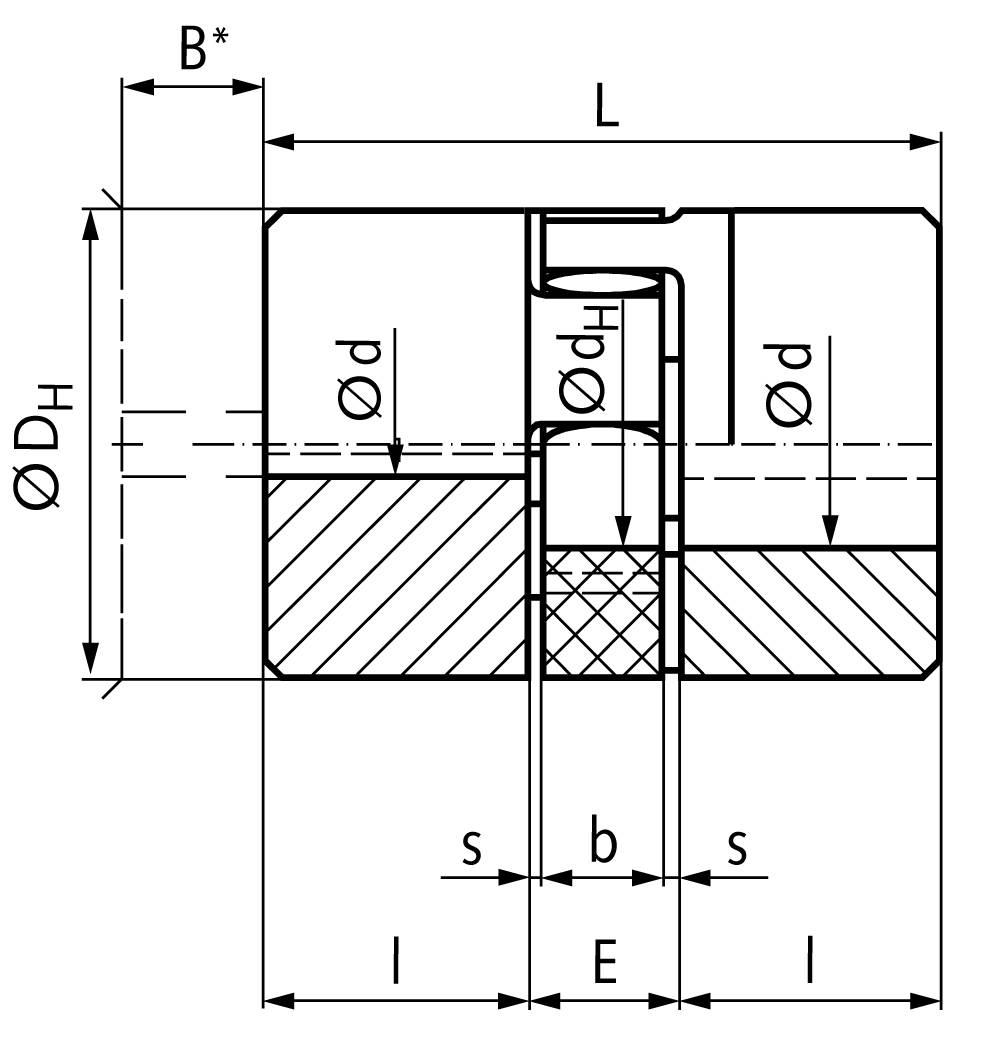

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Technische Daten

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Produkt-Art: Klauenkupplung

Außen-Ø: 40 mm

Besonderheiten: ungebohrt

max. Bohrungs-Ø: 25 mm

Bohrungs-Länge: 25 mm

Material: Edelstahl

Nenndrehmoment (übertragbar): 10 Nm

Shorehärte: 92 Shore A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929565670 60599200 Kupplung RNI Größe 19 D=40 L=66

Beschreibung

60599200
Werkstoff: Naben aus Edelstahl 1.4305, V2A (1.4571, AISI 316 Ti
auf Anfrage). Zahnkranz aus Polyurethan, gelb, Shore-Härte 92°A.
Ersatz-Zahnringe wahlweise in Shore-Härte 92°A (gelb), 98°A (rot) oder
64°D (grün). Fertigbohrungen und Passfedernuten gegen Mehrpreis.
Temperaturbereich: -20 ° C bis +80 ° C. B* ist das Mittelmaß, um welches
z. B. eine Arbeits- oder Antriebsmaschine verschoben werden muss, um
eines der gekuppelten Aggregate senkrecht ausbauen zu können. Gewichte
beziehen sich auf die max. Fertigbohrung ohne Nuten.

Ausführung

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Lieferumfang

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Hinweise

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Systemvoraussetzungen

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Beschreibung

Ausführung

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Lieferumfang

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)60599200MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,2 [mm]Max. axiale Verlagerung1,2 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße19Nenn-Drehmoment10 [Nm]Max. Drehmoment20 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]25 [mm]Max. Drehzahl bei 30 m/s14000 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]13 [mm]Länge der Bohrung [l]25 [mm]Abstand zwischen den Nabenteilen [E]16 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]12 [mm]Gesamtlänge [L]66 [mm]Außendurchmesser [DH]40 [mm]Nabendurchmesser [D]40 [mm]Innendurchmesser Zahnkranz [dH]18 [mm]Gewicht0,15 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509219Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509819
