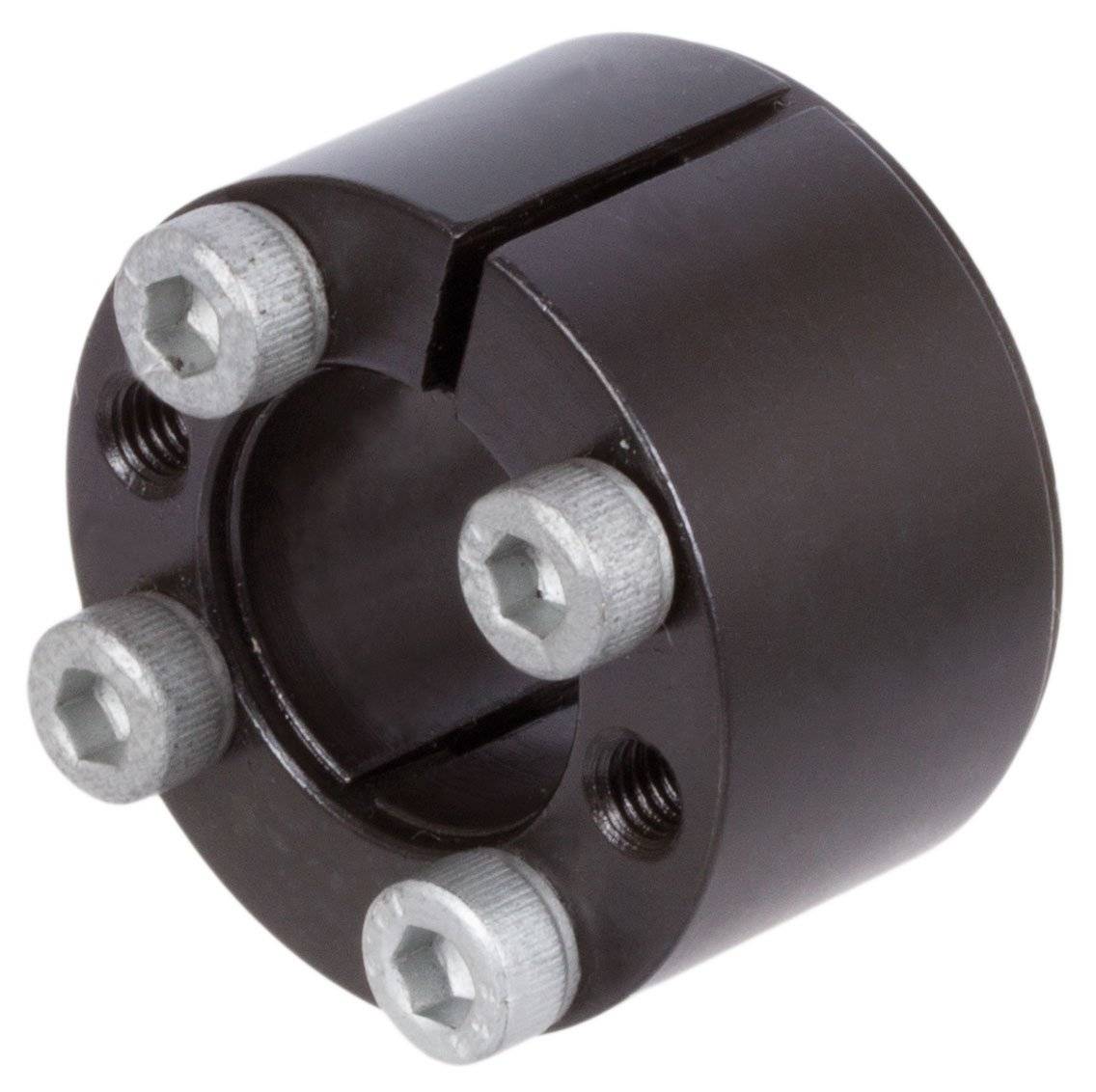

61575000 Spannsatz BAR QPQ Bohrung 50mm
Produkt-Art
Spannsatz
Bohrungs-Durchmesser
50 mm
Außen-Ø
80 mm
Innen-Ø
50 mm
Axialkraft (übertragbar)
89 kN
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
130,14 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details

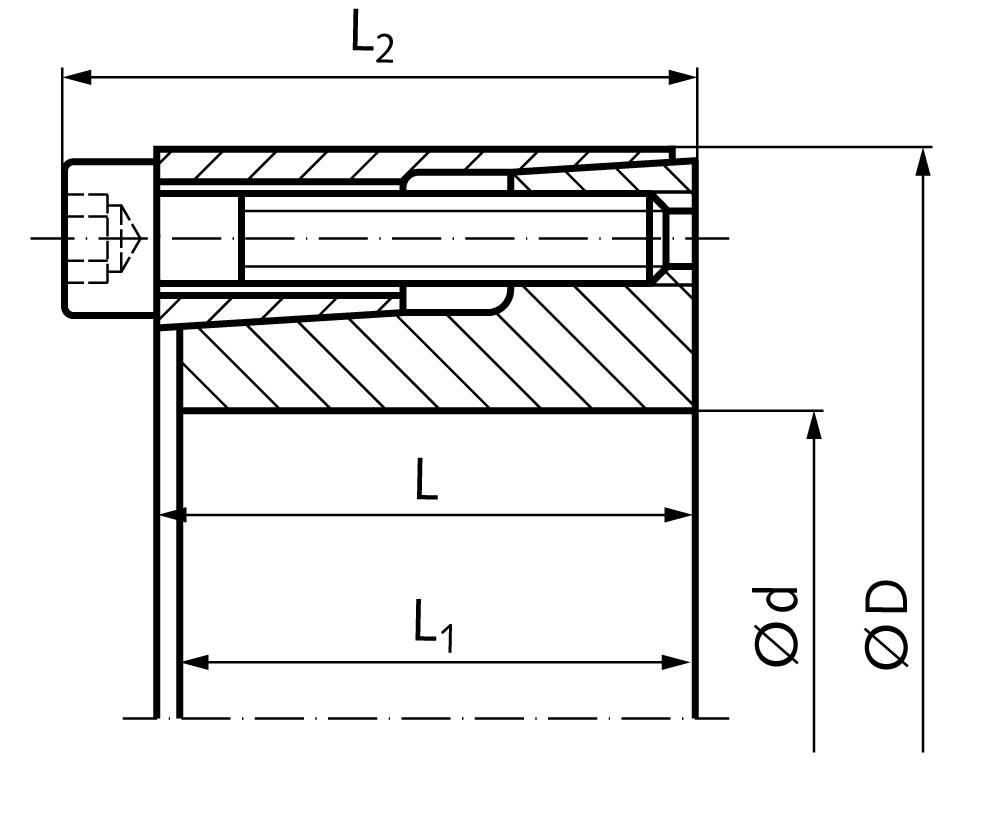

- Artikelnummer (SKU)61575000MaterialStahlBezeichnungBAR-QPQBauformZylindrisch mit mehreren SchraubenSelbstzentrierungJaOberflächeQPQ-beschichtetInnendurchmesser [d]50 [mm]Außendurchmesser [D]80 [mm]Länge [L]36 [mm]Übertragbares Drehmoment [T]2150 [Nm]Übertragbare Axialkraft [Fax]89 [kN]Flächenpressung Welle [PW]190 [N/mm2]Flächenpressung Nabe [PN ]118 [N/mm2]Schraubenanzahl (Stück)8SchraubengrößeM 8 x 35Anzugsmoment der Befestigungsschrauben [TA]40,0 [Nm]Gewicht0,700 [kg]
Technische Daten
- Artikelnummer (SKU)61575000MaterialStahlBezeichnungBAR-QPQBauformZylindrisch mit mehreren SchraubenSelbstzentrierungJaOberflächeQPQ-beschichtetInnendurchmesser [d]50 [mm]Außendurchmesser [D]80 [mm]Länge [L]36 [mm]Übertragbares Drehmoment [T]2150 [Nm]Übertragbare Axialkraft [Fax]89 [kN]Flächenpressung Welle [PW]190 [N/mm2]Flächenpressung Nabe [PN ]118 [N/mm2]Schraubenanzahl (Stück)8SchraubengrößeM 8 x 35Anzugsmoment der Befestigungsschrauben [TA]40,0 [Nm]Gewicht0,700 [kg]
- Produkt-Art
Spannsatz
- Bohrungs-Durchmesser
50 mm
- Außen-Ø
80 mm
- Innen-Ø
50 mm
- Axialkraft (übertragbar)
89 kN
- Drehmoment (übertragbar)
2150 Nm
- Gesamtlänge
36 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929538653 61575000 Spannsatz BAR QPQ Bohrung 50mm
Beschreibung
61575000
Werkstoff: Stahl QPQ-beschichtet. Spannschrauben 12.9
mit spezieller Beschichtung. Die QPQ-Oberflächenveredelung hat die
wesentliche Aufgabe, Maschinenteile gegen Verschleiß und Korrosion zu
schützen, erfüllt aber zudem weitere funktionelle Anforderungen, wie
z.B. Erhöhung der Dauerfestigkeit.
Kostengünstig.
Einfacher Aufbau.
Für mittlere Drehmomente.
Ideale Spannungsverteilung zwischen Welle und Nabe.
Großer Spannbereich.
Welle und Nabe bis Qualität h8/H8. Rautiefe Rz: < 12,5
µm.
Sehr gute Zentrierfähigkeit und Rundlauf.
Welle und Nabe ohne besondere Rundlauftoleranz.
Keine Spezialwerkzeuge erforderlich.
Einfache Montage.
Problemlose Demontage.
Werkstoff: Stahl QPQ-beschichtet. Spannschrauben 12.9
mit spezieller Beschichtung. Die QPQ-Oberflächenveredelung hat die
wesentliche Aufgabe, Maschinenteile gegen Verschleiß und Korrosion zu
schützen, erfüllt aber zudem weitere funktionelle Anforderungen, wie
z.B. Erhöhung der Dauerfestigkeit.
Kostengünstig.
Einfacher Aufbau.
Für mittlere Drehmomente.
Ideale Spannungsverteilung zwischen Welle und Nabe.
Großer Spannbereich.
Welle und Nabe bis Qualität h8/H8. Rautiefe Rz: < 12,5
µm.
Sehr gute Zentrierfähigkeit und Rundlauf.
Welle und Nabe ohne besondere Rundlauftoleranz.
Keine Spezialwerkzeuge erforderlich.
Einfache Montage.
Problemlose Demontage.
Ausführung
- Artikelnummer (SKU)61575000MaterialStahlBezeichnungBAR-QPQBauformZylindrisch mit mehreren SchraubenSelbstzentrierungJaOberflächeQPQ-beschichtetInnendurchmesser [d]50 [mm]Außendurchmesser [D]80 [mm]Länge [L]36 [mm]Übertragbares Drehmoment [T]2150 [Nm]Übertragbare Axialkraft [Fax]89 [kN]Flächenpressung Welle [PW]190 [N/mm2]Flächenpressung Nabe [PN ]118 [N/mm2]Schraubenanzahl (Stück)8SchraubengrößeM 8 x 35Anzugsmoment der Befestigungsschrauben [TA]40,0 [Nm]Gewicht0,700 [kg]
Lieferumfang
- Artikelnummer (SKU)61575000MaterialStahlBezeichnungBAR-QPQBauformZylindrisch mit mehreren SchraubenSelbstzentrierungJaOberflächeQPQ-beschichtetInnendurchmesser [d]50 [mm]Außendurchmesser [D]80 [mm]Länge [L]36 [mm]Übertragbares Drehmoment [T]2150 [Nm]Übertragbare Axialkraft [Fax]89 [kN]Flächenpressung Welle [PW]190 [N/mm2]Flächenpressung Nabe [PN ]118 [N/mm2]Schraubenanzahl (Stück)8SchraubengrößeM 8 x 35Anzugsmoment der Befestigungsschrauben [TA]40,0 [Nm]Gewicht0,700 [kg]
Hinweise
Artikelnummer (SKU)61575000MaterialStahlBezeichnungBAR-QPQBauformZylindrisch mit mehreren SchraubenSelbstzentrierungJaOberflächeQPQ-beschichtetInnendurchmesser [d]50 [mm]Außendurchmesser [D]80 [mm]Länge [L]36 [mm]Übertragbares Drehmoment [T]2150 [Nm]Übertragbare Axialkraft [Fax]89 [kN]Flächenpressung Welle [PW]190 [N/mm2]Flächenpressung Nabe [PN ]118 [N/mm2]Schraubenanzahl (Stück)8SchraubengrößeM 8 x 35Anzugsmoment der Befestigungsschrauben [TA]40,0 [Nm]Gewicht0,700 [kg]
Systemvoraussetzungen
Artikelnummer (SKU)61575000MaterialStahlBezeichnungBAR-QPQBauformZylindrisch mit mehreren SchraubenSelbstzentrierungJaOberflächeQPQ-beschichtetInnendurchmesser [d]50 [mm]Außendurchmesser [D]80 [mm]Länge [L]36 [mm]Übertragbares Drehmoment [T]2150 [Nm]Übertragbare Axialkraft [Fax]89 [kN]Flächenpressung Welle [PW]190 [N/mm2]Flächenpressung Nabe [PN ]118 [N/mm2]Schraubenanzahl (Stück)8SchraubengrößeM 8 x 35Anzugsmoment der Befestigungsschrauben [TA]40,0 [Nm]Gewicht0,700 [kg]
