Name: 63193200 Präz.-Gelenkwelle PWN B=16H7 250-320
Brand: Mädler
SKU: 929561164
Availability: InStock

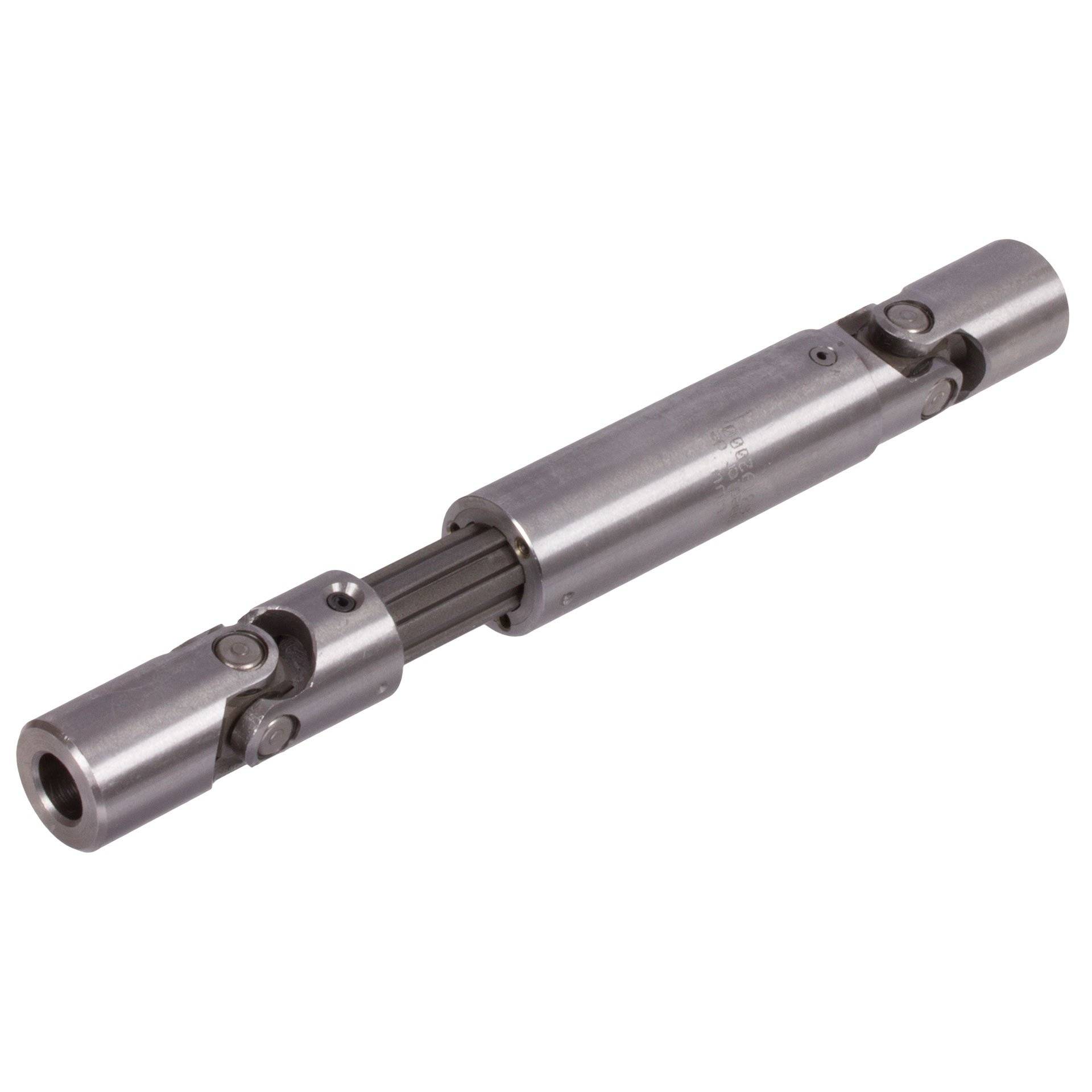

63193200 Präz.-Gelenkwelle PWN B=16H7 250-320-0

63193200 Präz.-Gelenkwelle PWN B=16H7 250-320-1

1/2

Typ

63193200

Herst.-Teilenr.

63193200

Abm.

(Ø x L) 32 mm x 32 mm

Länge

32 mm

Durchmesser

32 mm

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

18 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MÄDLER

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (209,39 € / Stück)

209,39 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Artikelnummer (SKU)63193200MaterialStahlOberflächeUnveredeltBohrungsdurchmesser [d1H7]16 [mm]Max. Außendurchmesser [d4]32 [mm]Zusammengeschobene Länge [l3 min.]250 [mm]Max. Länge [l3 max.]320 [mm]Max. Drehmoment bei 250 min-178 [Nm]Max. Drehmoment bei 500 min-166 [Nm]Max. Drehmoment bei 1.000 min-154 [Nm]Max. Drehmoment bei 2.000 min-148 [Nm]Max. Drehmoment bei 3.000 min-144,4 [Nm]Max. Drehmoment bei 4.000 min-138,4 [Nm]Gewicht1,15 [kg]

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Artikelnummer (SKU)63193200MaterialStahlOberflächeUnveredeltBohrungsdurchmesser [d1H7]16 [mm]Max. Außendurchmesser [d4]32 [mm]Zusammengeschobene Länge [l3 min.]250 [mm]Max. Länge [l3 max.]320 [mm]Max. Drehmoment bei 250 min-178 [Nm]Max. Drehmoment bei 500 min-166 [Nm]Max. Drehmoment bei 1.000 min-154 [Nm]Max. Drehmoment bei 2.000 min-148 [Nm]Max. Drehmoment bei 3.000 min-144,4 [Nm]Max. Drehmoment bei 4.000 min-138,4 [Nm]Gewicht1,15 [kg]

Typ: 63193200

Herst.-Teilenr.: 63193200

Abm.: (Ø x L) 32 mm x 32 mm

Länge: 32 mm

Durchmesser: 32 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929561164 63193200 Präz.-Gelenkwelle PWN B=16H7 250-320

Beschreibung

63193200
Werkstoff: Stahl.

Max. Ablenkungswinkel pro Gelenk 45 °. Die nadelgelagerten Wellengelenke
sind nahezu spielfrei und zeichnen sich durch hohe Genauigkeit sowie
gute Dreheigenschaften aus. Die besonderen Miniaturnadelwälzlager ohne
Käfig erlauben sehr hohe Belastung auch bei großen Ablenkungswinkeln.
Andere Längen auf Anfrage.

Wahlweise beidseitig ohne Nut oder beidseitig mit Passfedernut nach
DIN 6885-1.

Ausführung

Artikelnummer (SKU)63193200MaterialStahlOberflächeUnveredeltBohrungsdurchmesser [d1H7]16 [mm]Max. Außendurchmesser [d4]32 [mm]Zusammengeschobene Länge [l3 min.]250 [mm]Max. Länge [l3 max.]320 [mm]Max. Drehmoment bei 250 min-178 [Nm]Max. Drehmoment bei 500 min-166 [Nm]Max. Drehmoment bei 1.000 min-154 [Nm]Max. Drehmoment bei 2.000 min-148 [Nm]Max. Drehmoment bei 3.000 min-144,4 [Nm]Max. Drehmoment bei 4.000 min-138,4 [Nm]Gewicht1,15 [kg]
