Name: 63199650N Wellengelenk WDNR doppelt B25H7 m.Nut
Brand: Mädler
SKU: 929568350
Availability: InStock

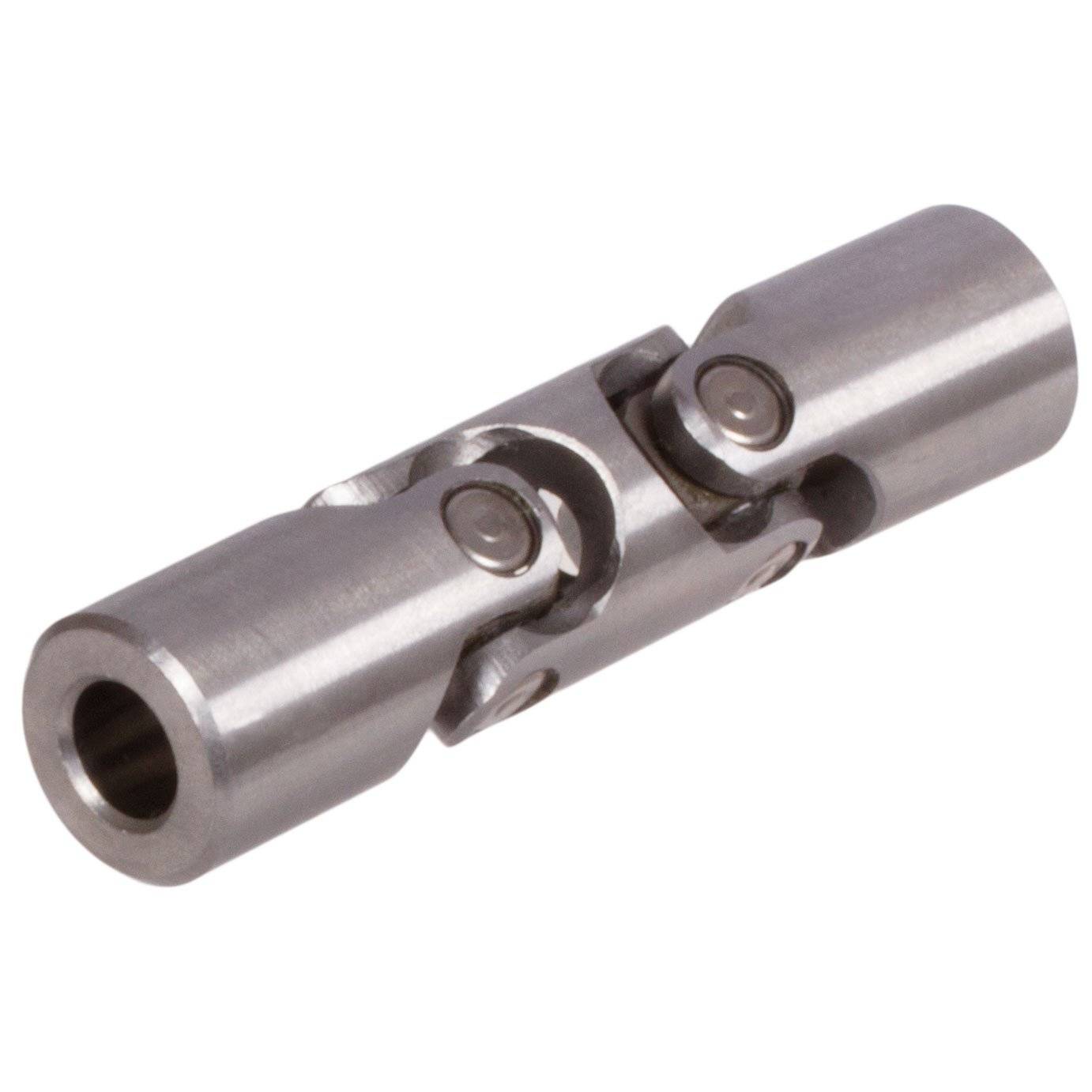

63199650N Wellengelenk WDNR doppelt B25H7 m.Nut-0

63199650N Wellengelenk WDNR doppelt B25H7 m.Nut-1

1/2

Typ

63199650N

Herst.-Teilenr.

63199650N

Abm.

(Ø x L) 50 mm x 50 mm

Länge

50 mm

Durchmesser

50 mm

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MÄDLER

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (241,16 € / Stück)

241,16 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Artikelnummer (SKU)63199650NMaterialEdelstahl (1.4301)OberflächeUnveredeltBohrung [d1H7]25 [mm]Außendurchmesser [d2]50 [mm]Gesamtlänge [l3]188 [mm]Nutbreite [bJS9]8 [mm]Max. Drehmoment bei 250 min-1192 [Nm]Max. Drehmoment bei 500 min-1163 [Nm]Max. Drehmoment bei 1.000 min-1125 [Nm]Max. Drehmoment bei 2.000 min-1106 [Nm]Max. Drehmoment bei 3.000 min-186 [Nm]Max. Drehmoment bei 3.600 min-182 [Nm]Gewicht1,63 [kg]

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Artikelnummer (SKU)63199650NMaterialEdelstahl (1.4301)OberflächeUnveredeltBohrung [d1H7]25 [mm]Außendurchmesser [d2]50 [mm]Gesamtlänge [l3]188 [mm]Nutbreite [bJS9]8 [mm]Max. Drehmoment bei 250 min-1192 [Nm]Max. Drehmoment bei 500 min-1163 [Nm]Max. Drehmoment bei 1.000 min-1125 [Nm]Max. Drehmoment bei 2.000 min-1106 [Nm]Max. Drehmoment bei 3.000 min-186 [Nm]Max. Drehmoment bei 3.600 min-182 [Nm]Gewicht1,63 [kg]

Typ: 63199650N

Herst.-Teilenr.: 63199650N

Abm.: (Ø x L) 50 mm x 50 mm

Länge: 50 mm

Durchmesser: 50 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929568350 63199650N Wellengelenk WDNR doppelt B25H7 m.Nut

Beschreibung

63199650N
Werkstoff: Edelstahl 1.4301 (X5CrNi1810), Nadellager aus EN
10027-1 DC04 (1.0338) und 100Cr6.

Die Kombination aus Edelstahl-Gelenkkörper und Standard-Nadellagern
ermöglichen den Einsatz, wenn hohe Drehzahl und geringes Verdrehspiel
gefordert sind, auch unter schwierigen Umgebungsbedingungen. Max.
Ablenkungswinkel 90°. Die nadelgelagerten Wellengelenke sind nahezu
spielfrei und zeichnen sich durch hohe Genauigkeit sowie gute
Dreheigenschaften aus. Die besonderen Miniaturnadelwälzlager ohne Käfig
erlauben sehr hohe Belastung auch bei großen Ablenkungswinkeln.

Wahlweise beidseitig ohne Nut oder beidseitig mit Passfedernut nach
DIN 6885-1.
