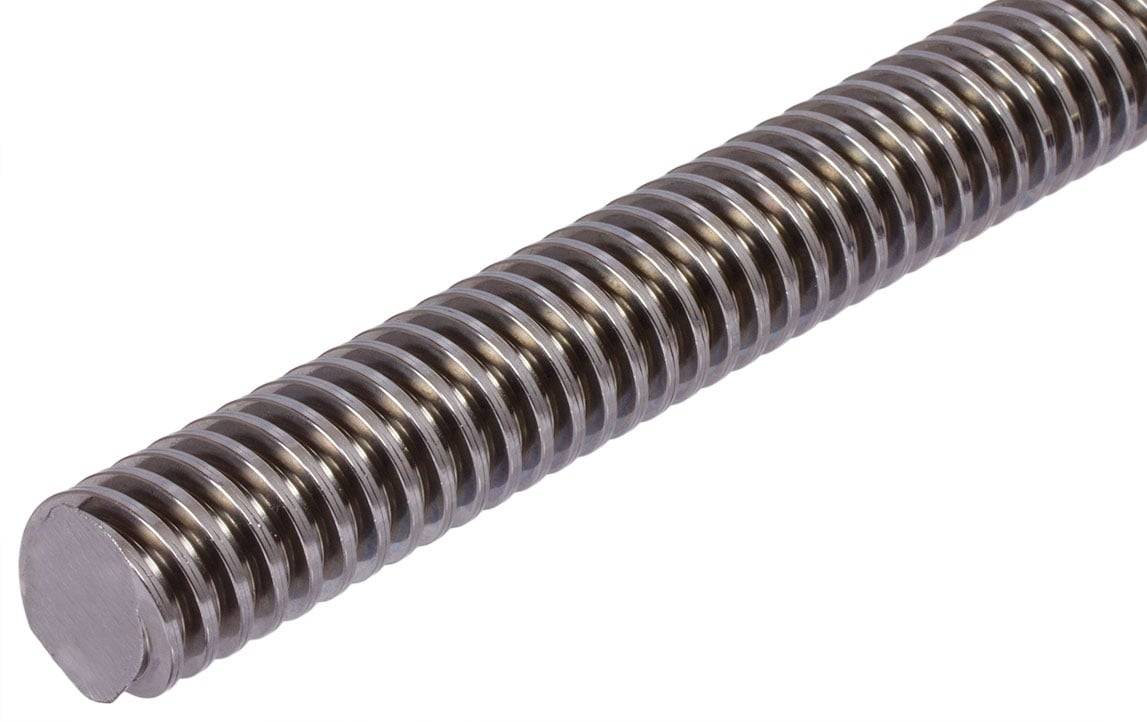

64531600 Trapezgewindespindel Tr.16x8P4x3000
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
77 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MÄDLER
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
109,04 €
5
5% = 27,35 €
103,57 €
10
7% = 81,80 €
100,86 €
25
10% = 271,75 €
98,17 €
50
15% = 819,00 €
92,66 €
100
23% = 2.459,00 €
84,45 €
250
30% = 8.107,50 €
76,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (109,04 € / Stück)
109,04 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)64531600MaterialStahl (C15)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht4,20 [kg]
Technische Daten
- Artikelnummer (SKU)64531600MaterialStahl (C15)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht4,20 [kg]
- Material
Stahl
- Abm.
(Ø x L) 16 mm x 16 mm
- Durchmesser
16 mm
- Länge
16 mm
- Steigung (Details)
8 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929530529 64531600 Trapezgewindespindel Tr.16x8P4x3000
Beschreibung
64531600 Werkstoff: C15.
Toleranzfeld 7e.
Länge gesägt mit Übermaß, Enden nicht entgratet.
Bei zweigängigen Gewindetrieben ist die Vorschubbewegung
doppelt so hoch wie bei eingängigen Spindeln.
Es ist keinerlei Selbsthemmung vorhanden (aufgrund der hohen Steigung).
Bezeichnung eines zweigängigen Gewindetriebs,
Beispiel Tr. 12 x 6 P3:
Tr. = Trapezgewinde.
12 = Außendurchmesser.
6 = Steigung eines Gewindeganges (= axiale Bewegung bei einer Umdrehung).
P3 = Abstand zwischen den beiden Gewindegängen.
Toleranzfeld 7e.
Länge gesägt mit Übermaß, Enden nicht entgratet.
Bei zweigängigen Gewindetrieben ist die Vorschubbewegung
doppelt so hoch wie bei eingängigen Spindeln.
Es ist keinerlei Selbsthemmung vorhanden (aufgrund der hohen Steigung).
Bezeichnung eines zweigängigen Gewindetriebs,
Beispiel Tr. 12 x 6 P3:
Tr. = Trapezgewinde.
12 = Außendurchmesser.
6 = Steigung eines Gewindeganges (= axiale Bewegung bei einer Umdrehung).
P3 = Abstand zwischen den beiden Gewindegängen.
Ausführung
- Artikelnummer (SKU)64531600MaterialStahl (C15)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht4,20 [kg]
Lieferumfang
- Artikelnummer (SKU)64531600MaterialStahl (C15)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht4,20 [kg]
Hinweise
Artikelnummer (SKU)64531600MaterialStahl (C15)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht4,20 [kg]
Systemvoraussetzungen
Artikelnummer (SKU)64531600MaterialStahl (C15)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht4,20 [kg]
