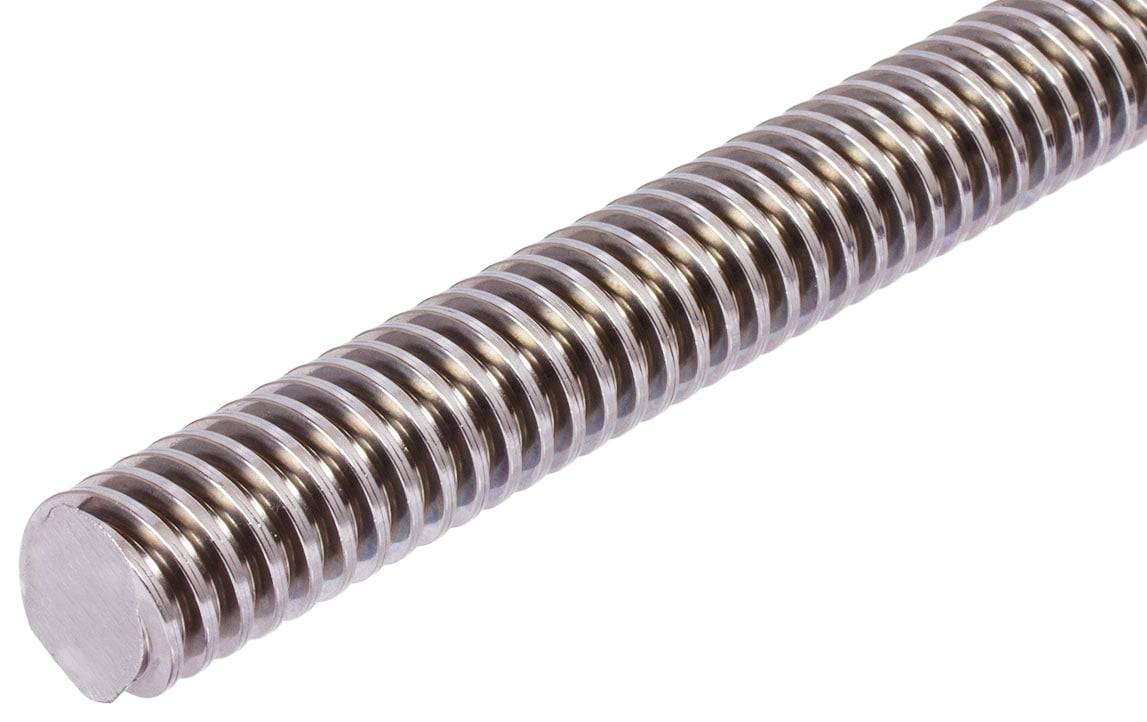

64599216 Trapezgewindespindel Tr.16x8P4x2000
Material
Edelstahl
Durchmesser
16 mm
Länge
16 mm
Steigung (Details)
8 mm
UKCA
Ja
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
244,32 €
inkl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)64599216MaterialEdelstahl (1.4305)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht2,80 [kg]
Technische Daten
- Artikelnummer (SKU)64599216MaterialEdelstahl (1.4305)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht2,80 [kg]
- Material
Edelstahl
- Durchmesser
16 mm
- Länge
16 mm
- Steigung (Details)
8 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929577864 64599216 Trapezgewindespindel Tr.16x8P4x2000
Beschreibung
64599216 Werkstoff: 1.4305.
Toleranzfeld 7e.
Länge gesägt mit Übermaß, Enden nicht entgratet.
Bei zweigängigen Gewindetrieben ist die Vorschubbewegung
doppelt so hoch wie bei eingängigen Spindeln.
Es ist keinerlei Selbsthemmung vorhanden (aufgrund der hohen Steigung).
Bezeichnung eines zweigängigen Gewindetriebs,
Beispiel Tr. 12 x 6 P3:
Tr. = Trapezgewinde.
12 = Außendurchmesser.
6 = Steigung eines Gewindeganges (= axiale Bewegung bei einer Umdrehung).
P3 = Abstand zwischen den beiden Gewindegängen.
Toleranzfeld 7e.
Länge gesägt mit Übermaß, Enden nicht entgratet.
Bei zweigängigen Gewindetrieben ist die Vorschubbewegung
doppelt so hoch wie bei eingängigen Spindeln.
Es ist keinerlei Selbsthemmung vorhanden (aufgrund der hohen Steigung).
Bezeichnung eines zweigängigen Gewindetriebs,
Beispiel Tr. 12 x 6 P3:
Tr. = Trapezgewinde.
12 = Außendurchmesser.
6 = Steigung eines Gewindeganges (= axiale Bewegung bei einer Umdrehung).
P3 = Abstand zwischen den beiden Gewindegängen.
Ausführung
- Artikelnummer (SKU)64599216MaterialEdelstahl (1.4305)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht2,80 [kg]
Lieferumfang
- Artikelnummer (SKU)64599216MaterialEdelstahl (1.4305)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht2,80 [kg]
Hinweise
Artikelnummer (SKU)64599216MaterialEdelstahl (1.4305)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht2,80 [kg]
Systemvoraussetzungen
Artikelnummer (SKU)64599216MaterialEdelstahl (1.4305)OberflächeUnveredeltTrapezgewindedurchmesser x SteigungTr. 16 x 8 P4 zweigängig rechts [mm]Flankendurchmesser min.13,640 [mm]Flankendurchmesser max.13,905 [mm]Kerndurchmesser min.10,80 [mm]Gewicht2,80 [kg]
