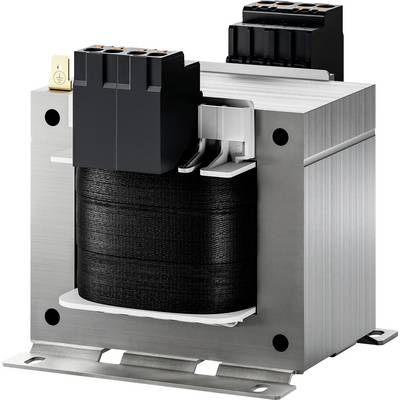

BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/A kaufen

BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/A-0

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung morgen

21 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (176,46 € / Stück)

205,87 €

-14 %

176,46 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit')

Rechtliche Bedenken melden

Kurzbeschreibung

Der einschaltstromarme Steuer-, Sicherheits- oder Trenntransformator mit Zugfederanschluss-Klemmen und Kombifußplatte für Schraub- und Tragschienenmontage (TS-35 Schiene bis 250 VA) nach DIN 50022 bietet eine sichere und zuverlässige Stromversorgung für verschiedene Anwendungen. Mit einer Eingangsspannung von 230 V oder 400 V und einer Ausgangsleistung von 63 bis 2500 VA erfüllt er die Anforderungen einer Vielzahl von Geräten. Die Zugfederanschluss-Klemmen ermöglichen eine einfache und werkzeug

Steuertransformator, Trenntransformator STEU 1000/23

Highlights & Details

Nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
Doppeleingangsspannung 230 und 400 Vac
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Steuertransformator

Ausgangsspannung: 115 V/AC
230 V/AC

Anzahl Ausgänge: 2 x

Anzahl Eingänge: 1 x

: 1000 VA

Eingangsspannung: 215 V/AC
230 V/AC
245 V/AC
385 V/AC
400 V/AC
415 V/AC

Normen: UL 5085-1/-2, CSA 22.2 No.66

Anschluss: Push-In-Klemme

Breite: 150 mm

Höhe: 143 mm

Länge: 156 mm

Abm.: (L x B x H) 156 x 150 x 143 mm

Ausgangsspannung (Anzahl x Spannung): 2 x 115 V/AC, 230 V/AC

Bauart: offen

Eingangsspannung (Anzahl x Spannung): 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC

Frequenz: 50 - 60 Hz

Gewicht: 13.3 kg

Inhalt: 1 St.

Isolierstoffklasse: VDE=B, UL=class 130

Montageart: Fußwinkel
Hutschiene

Prüfzeichen: cULus recognized

RoHS-konform: Ja

Schutzklasse: I

Besonderheiten: +/- 15 V Klemme für Eingangsspannung

Typ: STEU 1000/23

Max. Umgebungstemperatur: +40 °C

Wirkungsgrad: 94 %

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Leistung

Produkt-Art

Ausgangsspannung

BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 1000 VA

Bestell-Nr.:710352

Dieser Artikel

Push-In-Klemme

1000 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 100/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 100 VA

Bestell-Nr.:1390885

Push-In-Klemme

100 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 1000/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 1000 VA

Bestell-Nr.:1390886

Push-In-Klemme

1000 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 2500/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 2500 VA

Bestell-Nr.:1390887

Push-In-Klemme

2500 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 500/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 500 VA

Bestell-Nr.:1390888

Push-In-Klemme

500 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 100/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 100 VA

Bestell-Nr.:710326

Push-In-Klemme

100 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 160 VA

Bestell-Nr.:710378

Push-In-Klemme

160 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 160/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 160 VA

Bestell-Nr.:710391

Push-In-Klemme

160 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 250/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 250 VA

Bestell-Nr.:710404

Push-In-Klemme

250 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 250/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 250 VA

Bestell-Nr.:710417

Push-In-Klemme

250 VA

Steuertransformator

12 V/AC24 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 710352 BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 710352 BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/A

Konformitätserklärung

Konformitätserklärung 710352 BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/A

Beschreibung

Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.

Hinweise

Maßbild siehe technisches Datenblatt.

Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
