ABB AF09Z-30-10-21 Schalter 1 Schließer, 4 Schließer 4000 W 24 V 9 A mit Überspannungsschutz Piece 1 St. kaufen

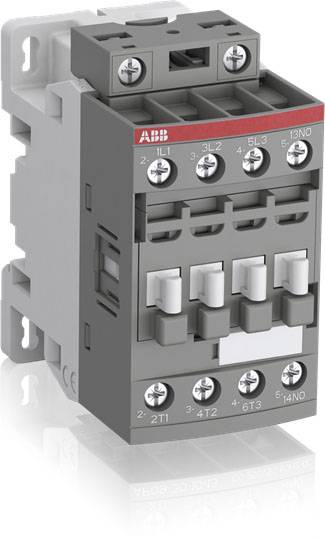

Schütz mit mehreren Schraubklemmen auf der Vorderseite, geeignet für elektrische Schalttafeln; Marke ist sichtbar oben.

Produkt-Art

Schalter

Polzahl

3polig

Nennspannung

24 V

Laststrom

9 A

Leistung

4000 W

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

43,65 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 27. Okt.

4,95 € Versand

Versand

47,05 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

AF09Z-30-10-21 Schütz 24-60V 50/60Hz / 20-60V DC

Mindestbestellmenge: 1 Stück ABB Stotz S&J

Technische Daten

Mindestbestellmenge: 1 Stück ABB Stotz S&J

Verpackungsart: Piece

Produkt-Art: Schalter

Typ: AF09Z-30-10-21

Polzahl: 3polig

Kontaktart: 1 Schließer
4 Schließer

Hilfskontaktart: 1 Schließer

Nennspannung: 24 V

Steuerspannung (min.): 20 V/DC

Steuerspannung (max.): 60 V/AC

Steuerspannungs-Bereich: 20 - 60 V/AC

Schaltspannung (max.): 690 V/AC

Max. Schaltleistung: 4000 W

Dauerstrom (max.): 25 A

Laststrom: 9 A

: 4000 W

Besonderheiten: mit Überspannungsschutz

Anschluss: Schrauben

Breite: 45 mm

Höhe: 86 mm

Tiefe: 77 mm

Abm.: (B x H x T) 45 x 86 x 77 mm

Inhalt: 1 St.

: 45

: 86 mm

: 77 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 0

: 9 A

: 25 A

: 24-60 V

: 24-60 V

: 20-60 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 1.491

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2317572 ABB AF09Z-30-10-21 Schalter 1 Schließer, 4 Schließer 4000 W 24 V 9 A mit Überspannungsschutz Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2317572 ABB AF09Z-30-10-21 Schalter 1 Schließer, 4 Schließer 4000 W 24 V 9 A mit Überspannungsschutz Piece 1 St.

Beschreibung

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch ≥24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
