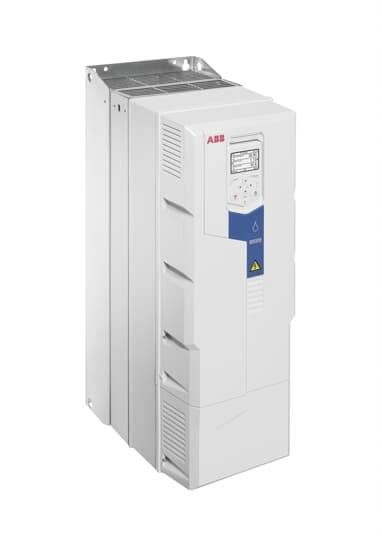

Name: ABB Frequenzumrichter ACQ580-31-046A-4 22 kW 480 V
Brand: ABB
SKU: 3103736
Availability: BackOrder

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (8.399,16 € / Stück)

8.399,16 €

zzgl. 63,00 €

zzgl. MwSt.

Sperrgutzuschlag

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Eingangsspannung: 480 V

Produkt-Art: Frequenzumrichter

Ausgangsleistung (max.): 22 kW

Frequenz (max.): 500 Hz

Frequenz-Bereich: 500 Hz (max)

Nennstrom: 45 A

Tiefe: 392.3 mm

Höhe: 771 mm

Breite: 252 mm

: IP21

Typ: ACQ580-31-046A-4

Abm.: (B x H x T) 252 x 771 x 392.3 mm

Herst.-Teilenr.: 3AXD50000428779

Filterklasse/Schutzstufe: Oberschwingungsfilter

: 252 mm

: 771 mm

: 392.3 mm

: TRUE

: 6

: 3

: 2

: 2

: TRUE

: 0

: 0

: 0

: 1

: 0

: 1

: 2

: 2

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: IP21

: TRUE

: FALSE

: FALSE

: 380-480 V

: 50/60 Hz

: FALSE

: 0

: U-Umrichter

: 3

: 3

: FALSE

: TRUE

: TRUE

: 500 Hz

: 22 kW

: 22 kW

: 10 %

: 5 %

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 480 V

: 45 A

: FALSE

: 1

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3103736 ABB Frequenzumrichter ACQ580-31-046A-4 22 kW 480 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3103736 ABB Frequenzumrichter ACQ580-31-046A-4 22 kW 480 V

Beschreibung

Die speziell für Pumpenapplikationen im Wasser-/Abwasserbereich entwickelten drehzahlgeregelten Antriebe der Reihe ACQ580 wurden nun um eine Ultra-Low Harmonic (ULH)-Variante ergänzt. Dieser neue Frequenzumrichter ermöglicht selbst bei einer instabilen Stromversorgung einen zuverlässigen Betrieb, da er störende Oberschwingungen (Harmonische) im Netz beseitigt. Traditionell wurde dem Problem mit harmonischen Oberschwingungen mit Filtern, Multipuls-Transformatoren und Überdimensionierung von Komponenten begegnet. Der ACQ580 kommt jedoch ohne externe Filter oder spezielle Ausrüstungen aus. „Der neue Frequenzumrichter von ABB beinhaltet eine Komponente zur Verringerung von Oberschwingungen, einschließlich einer aktiven Stromversorgungseinheit und einem integrierten Oberschwingungsfilter“, erklärt Florian Groß, Produktmanager Drives bei ABB Motion Deutschland. Im Gegensatz zu einem herkömmlichen Frequenzumrichter mit 45 % THDI (Total Harmonic Distortion bzw. gesamte harmonische Verzerrung) reduziert der Ultra-Low Harmonic Drive ACQ580 die harmonischen Oberschwingungen auf unter 3 %.

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
