Technische Daten

Artikelnummer 144970
Typen Nr. 5611V10B16L101
Eingangsdruck max. 15 bar
Temperaturbereich min. -10 °C
Temperaturbereich max. 50 °C
Medium Druckluft oder andere neutrale Gase
Gehäuse Technopolymer
Dichtmaterial NBR
Membrane NBR 60 Shore (Härte) mit Polyester Gewebeeinlage
Serie Syntesi
Behälter Technopolymer
Filterfeinheit 5 µm
Tropfaufsatz Messing
Ursprungsland IT
Regelbereich min. 0 bar
Regelbereich max. 12 bar
Kondensatablass RMSA halbautomatisch
BG 1

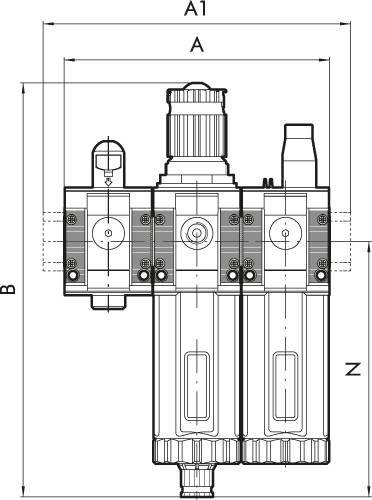

A 126,0 mm
B 198,0 mm
Klassenname PLUS
Zolltarifnummer 84811005
Federhaube Technopolymer
Durchflusswertmessung 1 bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 0,5 bar
Durchflusswertmessung 2 bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar
Anschluss Eingang G 1/8
Anschluss Ausgang G 1/8
Durchfluss 1 250 Nl/min
Durchfluss 2 1050 Nl/min
N 122,2 mm
Reinheitsklasse d. Luft am Ausgang nach ISO 8573-1 3.7.-
A1 - mm
Gewinde auf Vorder- und Rückseite G 1/8
Katalogseite WEB

Betriebs-Medium: Druckluft

Produkt-Art: Absperrventil

Ausführung: Syntesi

Betriebstemperatur: -10 bis 50 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: 50 °C

Herst.-Teilenr.: 5611V10B16L101

Material (Details): Messing

Anschluss: G 1/8

Anschluss: G 1/8

Betriebsdruck (max.): 15 bar

Betriebsdruck (min.): 0 bar

Betriebsdruck-Bereich: 0 bis 15 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Max. Durchfluss: 1050 Nl/min

Gehäusematerial: Technopolymer

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: -10 °C

UKCA: nicht relevant

Beschreibung

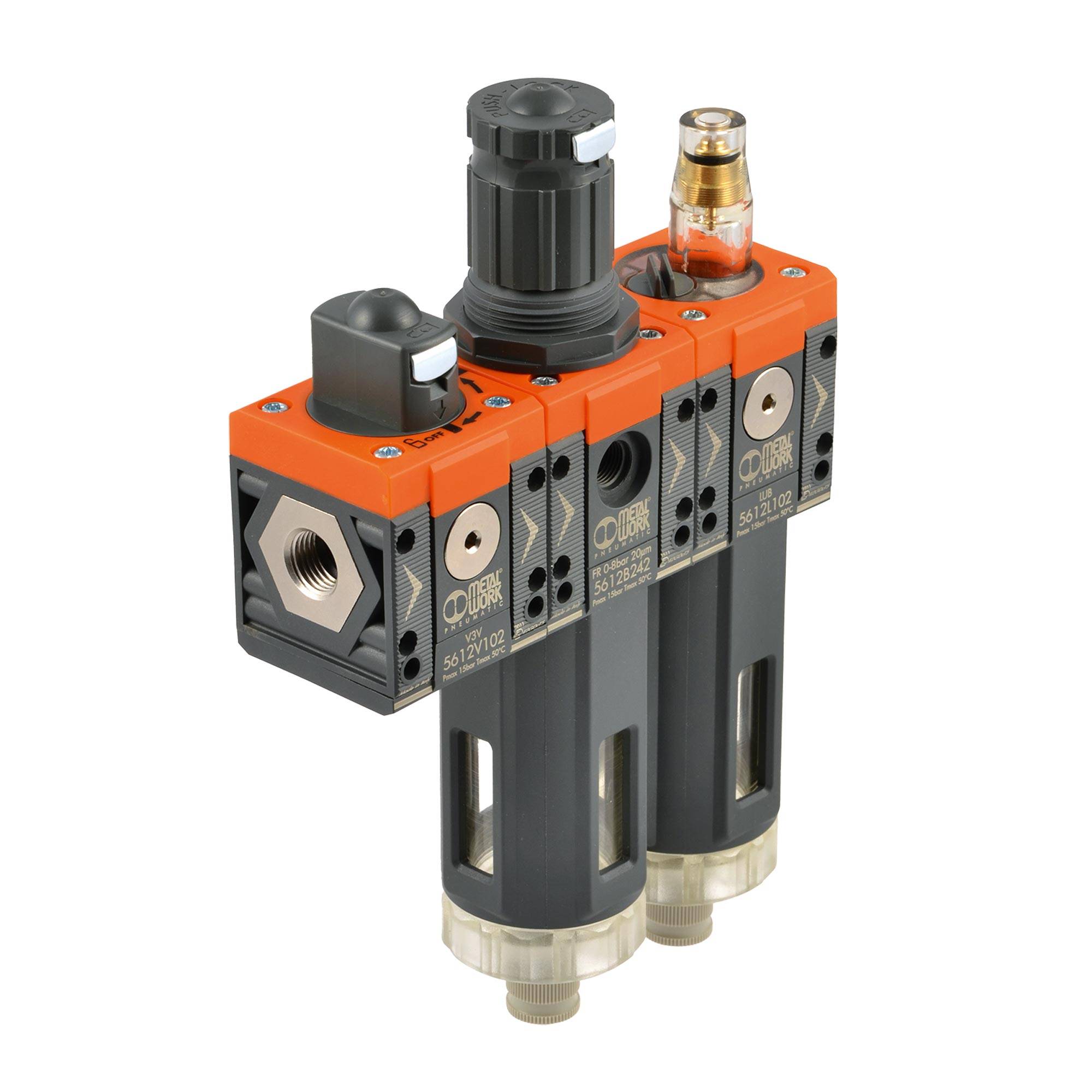

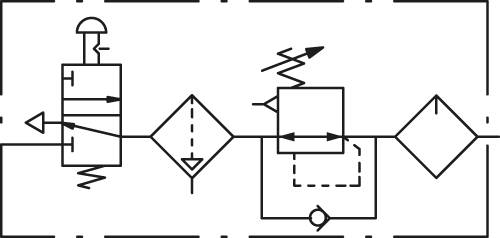

Absperrv.+Filterregler+Öler »SYNTESI«, BG 1, G 1/8, 5 µm, p1 max. = 15 bar, p2= 0…12 bar, RMSA halbautom., T= -10…50 °C, o. Mano.. Dreiteilige Wartungseinheiten bestehend aus Absperrventil, Filterregler und Öler der Serie »SYNTESI«. Alle Informationen zu den betreffenden Eigenschaften entnehmen Sie bitte den Datenblättern der Einzelkomponenten. Beim Absperrventil handelt es sich um die manuelle Variante mit 3,5 mm Lochung für Vorhängeschlösser. Schalldämpfer im Lieferumfang nicht enthalten! Manometer im Lieferumfang nicht enthalten! ATEX-Ausführung auf Anfrage!
