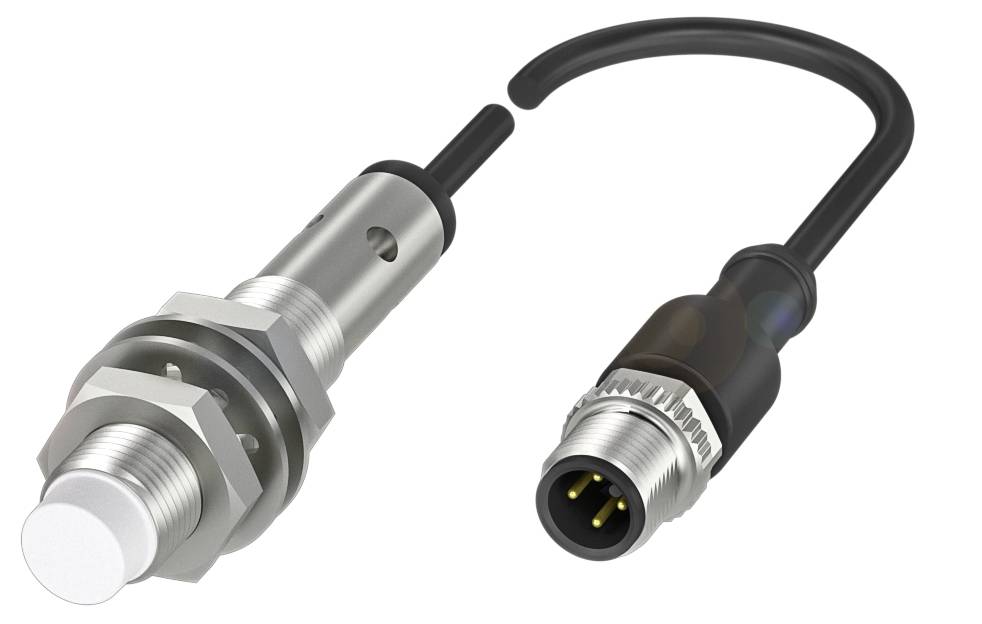

BALLUFF Abstandssensor Induktiv BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nicht bündig Analog Strom (Ø x L) 12 mm x 65 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Abstandssensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Typ
BAW M12MF2-ICC40F-BP00,2-GS04-508
Inhalt
1 St.
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (234,45 € / Stück)
247,90 €
-5 %
234,45 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Hauptmerkmale:Abmessung: Ø 12 x 65 mm
- Aktive Fläche, Material: PBT
- Analogausgang: Analog, Strom 4...20 mA
- Anschluss: Kabel mit Steckverbinder, M12x1-Stecker, 3-polig, 0.20 m, PUR
- Ausgangscharakteristik: fallend bei Annäherung
- Bauform: M12x1
- Betriebsspannung Ub: 10...30 VDC
- Einbau: nicht bündig
- Gehäusematerial: Messing, vernickelt
- Grenzfrequenz –3 dB: 500 Hz
- Linearitätsabweichung max.: ±120 µm
- Reichweite: 1...4 mm
- Schutzart: IP67
- Umgebungstemperatur: -10...70 °C
- Wiederholgenauigkeit nach BWN: ±10 µm
- Zusatzmerkmale:
- Abmessung: Ø 12 x 65 mm
- Betriebsspannungsanzeige: nein
- Funktionsanzeige: Justieranzeige
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsisolationsspannung Ui: 250 V AC
- Betriebsspannung Ub: 10...30 VDC
- Restwelligkeit max. (% von Ue): 15 %
- Schutzklasse: II
- Anschluss: M12x1-Stecker, 3-polig, A-codiert
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- MTTF (40 °C): 640 a
- Aktive Fläche, Material: PBT
- Anzugsdrehmoment: 15 Nm
- Baugröße: M12x1
- Befestigungslänge: 35.5 mm
- Einbau: nicht bündig
- Anschlussart: Kabel mit Steckverbinder, 0.20 m,|PUR
- Kabeldurchmesser D: 4.70 mm
- Kabellänge L: 0.2 m
- Gehäusematerial: Messing, vernickelt
- Mantelmaterial: PUR
- EN 60068-2-27, Schock: Halbsinus, 30 gn, 11 ms
- EN 60068-2-6, Vibration: 55 Hz, Amplitude 1 mm, 3x30 min
- Schutzart: IP67
- Umgebungstemperatur: -10...70 °C
- Verschmutzungsgrad: 3
- Leerlaufstrom Io max. bei Ue: 10 mA
- Messbereich: 1...4 mm
- Grenzfrequenz –3 dB: 500 Hz
- Linearitätsabweichung max.: ±120 µm
- Linearitätsbereich Sl: 1...4 mm
- Temperaturdrift max. vom Endwert: ±5.0 %
- Wiederholgenauigkeit nach BWN: ±10 µm
- Analogausgang: Analog, Strom 4...20 mA
- Ausgangscharakteristik: fallend bei Annäherung
- Lastwiderstand RL max.: 500 Ohm
- Steigung I: 5.30 mA/mm
- Ausgangsstrom bei Se: 12 mA
- Ausgangsstrom bei Sl max.: 20 mA
- Ausgangsstrom bei Sl min.: 4 mA
- Produkt-Art
Abstandssensor
- Typ
BAW M12MF2-ICC40F-BP00,2-GS04-508
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
Analog Strom
- Anschluss
M12, 3 polig
- Kabellänge
0.20 m
IP67
- Min. Temperatur
-10 °C
- Max. Temperatur
70 °C
- Länge
65 mm
- Abm.
(Ø x L) 12 mm x 65 mm
- Herst.-Teilenr.
BAW0013
- Nennspannung
24 V
- Durchmesser
12 mm
- Gehäusematerial
Messing (vernickelt)
PBT
- Einbauart
nicht bündig
- Ausführung
Induktiv
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3416047 BALLUFF Abstandssensor Induktiv BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nicht bündig Analog Strom (Ø x L) 12 mm x 65 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3416047 BALLUFF Abstandssensor Induktiv BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nicht bündig Analog Strom (Ø x L) 12 mm x 65 m
Beschreibung
Unsere induktiven Abstandssensoren BAW messen verschiedene Positionen sowie Abstände und können auch zwischen unterschiedlichen Materialvarianten unterscheiden. Sie arbeiten berührungslos, sind daher verschleißfrei und zeichnen sich durch eine lange Lebensdauer aus.Ihre Teachfunktion verfügt über einen einstellbaren Linearitätsbereich, was eine schnelle Inbetriebnahme bei der Erstinstallation ermöglicht und für geringe Stillstandzeiten beim Sensortausch sorgt.Durch die Vielfalt der erhältlichen Bauformen lassen sich die induktiven Abstandssensoren leicht in jede Applikation integrieren. Zu den wichtigen Einsatzgebieten zählen das Überwachen von Bewegungen in Füge-, Stanz- oder Spannvorrichtungen des Maschinenbaus oder das Erfassen von Unwuchten und Ausdehnungen von Achsen.Die induktiven Abstandssensoren liefern ein absolutes analoges Spannungs-, Strom- oder IO-Link-Signal. Abmessung = Ø 12 x 65 mm, Bauform = M12x1, Einbau = nicht bündig, Reichweite = 1...4 mm, Analogausgang = Analog, Strom 4...20 mA, Ausgangscharakteristik = fallend bei Annäherung, Grenzfrequenz -3 dB = 500 Hz, Wiederholgenauigkeit nach BWN = ±10 µm, Linearitätsabweichung max. = ±120 µm, Gehäusematerial = Messing, vernickelt, Aktive Fläche, Material = PBT, Anschluss = Kabel mit Steckverbinder, M12x1-Stecker, 3-polig, 0.20 m, PUR, Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -10...70 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
Lieferumfang
- Geliefert wird: Balluff Abstandssensor induktiv BAW M12MF2-I#BAW0013, Verpackungseinheit: 1 Stk., EAN:
