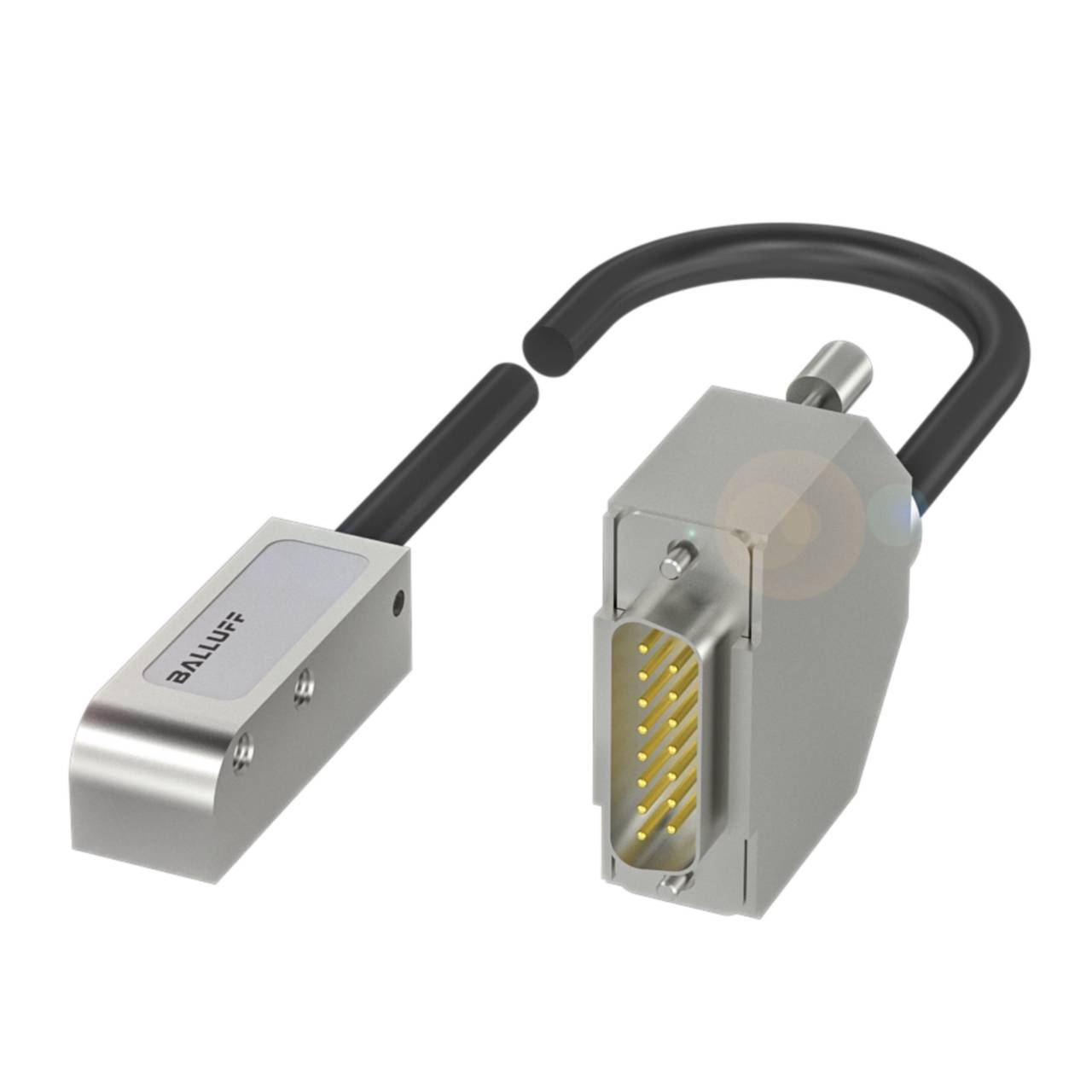

BALLUFF Magnetkodiertes Wegmesssystem - BML0A02, 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Nennspannung
5.25 V
Ausführung
BML0A02
Herst.-Teilenr.
BML0A02

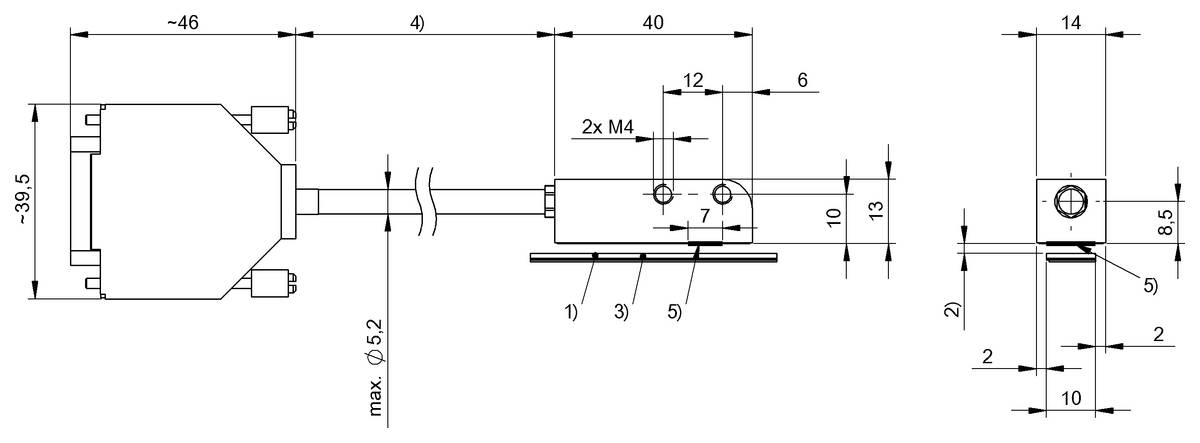

Abm.
(L x B x H) 40 x 14 x 13 mm
Typ
BML0A02
Highlights & Details
BALLUFF Magnetkodiertes Wegmesssystem - BML0A02, 1 St.
- Magnetkodiertes Wegmesssystem, Abmessung = 14 x 13 x 40 mm, Anschluss = Kabel mit Steckverbinder, D-Sub-Stecker, 15-polig, 1.2 m, PUR, Gehäusematerial = Aluminium, Schnittstelle = SSI;Analog Sin/Cos (1 Vpp ± 0,35 V), Messbereich = 997 mm, Auflösung = 0.9765625 µm, Leseabstand = 0.01...0.35 mm, Linearitätsabweichung max. = ±7 µm, Betriebsspannung Ub = 4.75...5.25 VDC, Umgebungstemperatur = -20...80 °C, Schutzart = IP67, Verfahrrichtung = längs zum Maßkörper, Schnittstellencodierung = Binär, Zulassung/Konformität = CE, UKCA, WEEE
Technische Daten
- Ausführung
BML0A02
- Herst.-Teilenr.
BML0A02
- Abm.
(L x B x H) 40 x 14 x 13 mm
- Typ
BML0A02
- Kabellänge
1.2 m
- Höhe
13 mm
- Länge
40 mm
- Breite
14 mm
IP67
- Gehäusematerial
Aluminium
- Anschluss
Stecker
- Ausgänge
PNP
- Nennspannung
5.25 V
- Betriebsspannung min.
4.75 V
- Max. Betriebstemperatur
80 °C
- Min. Betriebstemperatur
-20 °C
- Betriebsspannung max.
5.25 V
- Max. Temperatur
80 °C
- Min. Temperatur
-20 °C
- Betriebstemperatur
-20 bis 80 °C
- Max. Umgebungstemperatur
80 °C
- Min. Umgebungstemperatur
-20 °C
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 931124999 BALLUFF Magnetkodiertes Wegmesssystem - BML0A02, 1 St.
Konformitätserklärung
Konformitätserklärung 931124999 BALLUFF Magnetkodiertes Wegmesssystem - BML0A02, 1 St.
Beschreibung
Die absoluten magnetkodierten Wegmesssysteme von Balluff sorgen für absolutes Positionsfeedback in jeder Lage. Sie sind sofort einsetzbar – ohne Referenzfahrt. Selbst nach Verlust der Betriebsspannung und Wiedereinschalten des Systems. Abmessung = 14 x 13 x 40 mm, Anschluss = Kabel mit Steckverbinder, D-Sub-Stecker, 15-polig, 1.2 m, PUR, Gehäusematerial = Aluminium, Schnittstelle = SSI;Analog Sin/Cos (1 Vpp ± 0,35 V), Messbereich = 997 mm, Auflösung = 0.9765625 µm, Leseabstand = 0.01...0.35 mm, Linearitätsabweichung max. = ±7 µm, Betriebsspannung Ub = 4.75...5.25 VDC, Umgebungstemperatur = -20...80 °C, Schutzart = IP67, Verfahrrichtung = längs zum Maßkörper, Schnittstellencodierung = Binär, Zulassung/Konformität = CE, UKCA, WEEE
