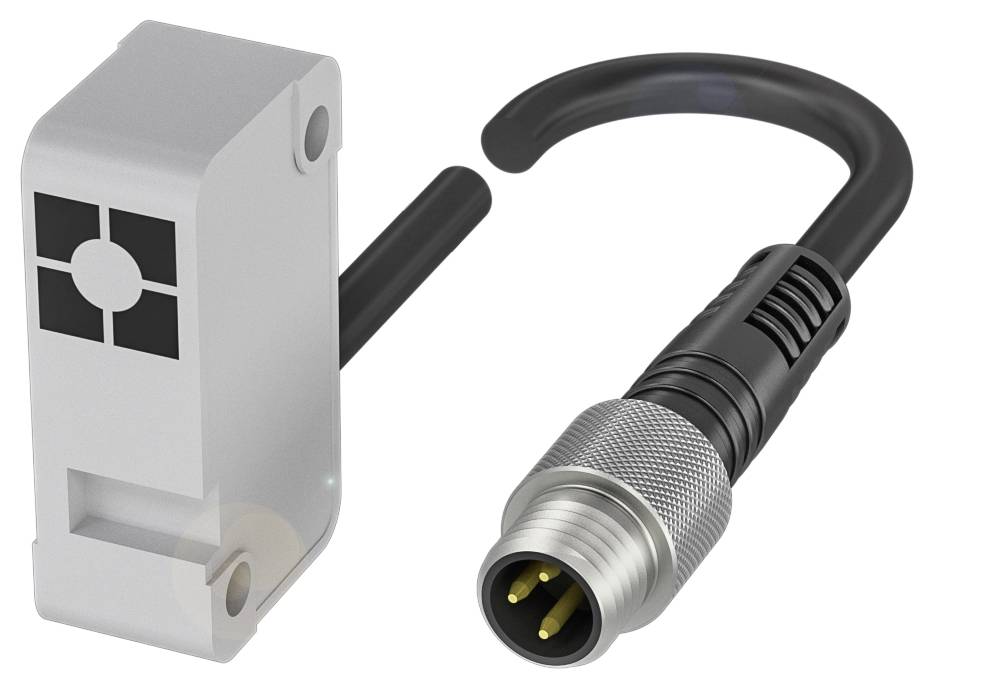

BALLUFF Näherungsschalter Induktiv BES 517-398-NO-C-S49-00,2 BES01NA bündig PNP, Schließer (Ø x H) 3 m x 16.5 mm Single
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Näherungsschalter
Betriebsspannung max.
30 V/DC
Kontaktart
1 Schließer
Schaltabstand (max.)
2 mm
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (63,86 € / Stück)
68,90 €
-7 %
63,86 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Hauptmerkmale:Abmessung: 30 x 10.5 x 16.5 mm
- Aktive Fläche, Material: PBT, GF20
- Anschluss: Kabel mit Steckverbinder, M8x1-Stecker, 3-polig, 0.20 m, PUR
- Bauform: 30x10.5x16.5
- Betriebsspannung Ub: 10...30 VDC
- Einbau: bündig
- Gehäusematerial: PBT, GF20
- Reichweite: 2 mm
- Schaltausgang: PNP Schließer (NO)
- Schaltfrequenz: 2500 Hz
- Schutzart: IP65
- Umgebungstemperatur: -25...70 °C
- Zusatzmerkmale:
- Abmessung: 30 x 10.5 x 16.5 mm
- Betriebsspannungsanzeige: nein
- Funktionsanzeige: ja
- Ausgangswiderstand Ra: 33.0 kOhm + D
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 200 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bemessungskurzschlussstrom: 100 A
- Bereitschaftsverzug tv max.: 50 ms
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Kleinster Betriebsstrom Im: 0 mA
- Lastkapazität max. bei Ue: 1 µF
- Leerlaufstrom Io max., bedämpft: 10 mA
- Leerlaufstrom Io max., unbedämpft: 3 mA
- Reststrom lr max.: 80 µA
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 2500 Hz
- Spannungsfall statisch max.: 2 V
- Anschluss: M8x1-Stecker, 3-polig
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Gesicherter Schaltabstand Sa: 1.6 mm
- Hysterese H max. (% von Sr): 15.0 %
- Nennschaltabstand Sn: 2 mm
- Realschaltabstand Sr: 2 mm
- Realschaltabstand Sr, Toleranz: ±10 %
- Temperaturdrift max. (% von Sr): 10 %
- Wiederholgenauigkeit max. (% von Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktive Fläche, Material: PBT, GF20
- Baugröße: 30x10.5x16.5
- Einbau: bündig einbaubar
- Schaltausgang: PNP Schließer (NO)
- Anschlussart: Kabel mit Steckverbinder, 0.20 m,|PUR
- Kabeldurchmesser D: 3.70 mm
- Kabellänge L: 0.2 m
- Gehäusematerial: PBT, GF20
- Mantelmaterial: PUR
- EN 60068-2-27, Schock: Halbsinus, 30 gn, 11 ms
- EN 60068-2-6, Vibration: 55 Hz, Amplitude 1 mm, 3x30 min
- Schutzart: IP65
- Umgebungstemperatur: -25...70 °C
- Verschmutzungsgrad: 3
- Verpackungsart
Single
- Produkt-Art
Näherungsschalter
- Typ
BES 517-398-NO-C-S49-00,2
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
1 Schließer
- Schaltabstand (max.)
2 mm
- Ausgänge
PNP, Schließer
- Gehäusematerial
PBT
GF20
- Ausführung
Induktiv
- Material-Eigenschaft
glasfaserverstärkt
- Einbauart
bündig
- Anschluss
M8, 3 polig
- Kabellänge
0.20 m
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
IP65
- Länge
30 mm
- Breite
10.5 mm
- Höhe
16.5 mm
- Durchmesser
3 m
- Abm.
(Ø x H) 3 m x 16.5 mm
- Inhalt
1 St.
- Nennspannung
24 V
- Schalt-Frequenz
2500 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3416962 BALLUFF Näherungsschalter Induktiv BES 517-398-NO-C-S49-00,2 BES01NA bündig PNP, Schließer (Ø x H) 3 m x 16.5 mm Single
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3416962 BALLUFF Näherungsschalter Induktiv BES 517-398-NO-C-S49-00,2 BES01NA bündig PNP, Schließer (Ø x H) 3 m x 16.5 mm Single
Beschreibung
Unsere induktiven Sensoren in Standard-Ausführung sind ideal für die Objekterkennung im Metallbereich. Sie sind kurzschlussfest und arbeiten berührungslos, das heißt, sie sind verschleißfrei und sehr verschmutzungsunempfindlich. Die Sensoren erhalten Sie in Bauformen ab Ø 3 mm bis 80 × 80 mm Quaderabmessung. Besonders wirtschaftliche Lösungen ermöglichen Ihnen die robusten und zuverlässigen induktiven Global-Sensoren. Die breite Palette dieser über 500 Vorzugsvarianten können wir weltweit auch in hohen Stückzahlen kurzfristig liefern. Abmessung=30 x 10.5 x 16.5 mm, Bauform=quaderförmig, Einbau=bündig, Reichweite=2 mm, Schaltausgang=PNP Schließer (NO), Schaltfrequenz=2500 Hz, Gehäusematerial=PBT, GF20, Aktive Fläche, Material=PBT, GF20, Anschluss=Kabel mit Steckverbinder, M8x1-Stecker, 3-polig, 0.20 m, PUR, Betriebsspannung Ub=10...30 VDC, Umgebungstemperatur=-25...70 °C, Schutzart=IP65, Zulassung/Konformität=CEcULusEACWEEE
Lieferumfang
- Geliefert wird: Balluff Sensor induktiv 30mmx10,5mmx16,5mm BES517398NOCS49-00,2, Verpackungseinheit: 1 Stk., EAN:
