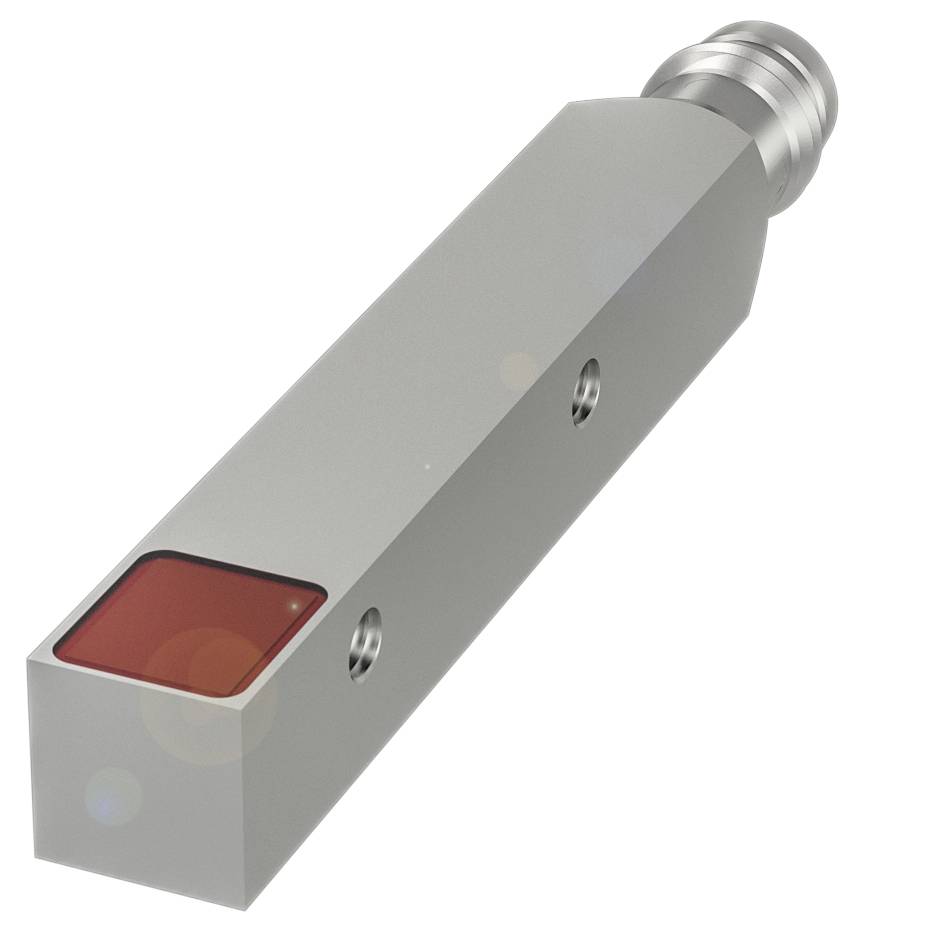

BALLUFF Reflexions-Lichtschranke BOS Q08M-PS-PR20-S49 BOS01T8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Reflexions-Lichtschranke
Anschluss
M8, 3 polig
Typ
BOS Q08M-PS-PR20-S49
Betriebsspannung
24 V/DC
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
134,45 €
3
2% = 3,28 €
131,17 €
5
3% = 4,37 €
130,08 €
10
4% = 5,47 €
128,98 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (134,45 € / Stück)
134,45 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Hauptmerkmale:Abmessung: 8 x 59 x 8 mm
- Aktive Fläche, Material: PMMA
- Anschluss: Steckverbinder, M8x1-Stecker, 3-polig
- Baureihe: Q08M
- Betriebsspannung Ub: 10...30 VDC
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Reflexionslichtschranke
- Gehäusematerial: Zink, Druckguss, vernickelt
- Lichtart: LED Rotlicht
- Lichtfleckgröße: Ø 3.0 mm Lichtaustritt
- Reichweite: 0...1 m
- Schnittstelle: PNP Schließer (NO)
- Strahlcharakteristik: divergent
- Zusatzmerkmale:
- Funktionsprinzip: Optoelektronischer Sensor
- Abmessung: 8 x 59 x 8 mm
- Befestigung: Schraube M3
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 100 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bereitschaftsverzug tv max.: 20 ms
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Lastkapazität max. bei Ue: 0.5 µF
- Restwelligkeit max. (% von Ue): 10 %
- Schaltfrequenz: 500 Hz
- Anschluss: Steckverbinder, M8x1-Stecker, 3-|polig
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Nennschaltabstand Sn: 1 m
- MTTF (40 °C): 972.7 a
- Aktive Fläche, Material: PMMA
- Schaltausgang: PNP Schließer (NO)
- Gehäusematerial: Zink, Druckguss, vernickelt
- EN 60068-2-27, Schock: Halbsinus, 30 gn, 11 ms, 3x6|Halbsinus, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, Vibration: 10…2000 Hz, Amplitude 1 mm, 30|gn, 3x5 h|10…55 Hz, Amplitude 1 mm, 3x30|min
- Schutzart: IP67
- Umgebungstemperatur: -5...55 °C
- Reichweite: 0...1 m
- Kontakte, Oberflächenschutz: vergoldet
- Oberflächenschutz: vernickelt
- Baureihe: Q08M
- Form: Quader|Anschluss 90°
- Anzeige: Grenzbereich - LED gelb, blinkt|LED gelb: Lichtempfang
- Ausschaltverzug toff max.: 1 ms
- Einschaltverzug ton max.: 1 ms
- Leerlaufstrom Io max. bei Ue: 15 mA
- Spannungsfall Ud max. bei Ie: 0.7 V
- Funktionsprinzip optisch: Reflexionslichtschranke
- Lichtart: LED Rotlicht
- Lichtfleckgröße: Ø 3.0 mm Lichtaustritt
- Polarisationsfilter: ja
- Schaltfunktion optisch: dunkelschaltend
- Strahlcharakteristik: divergent
- Wellenlänge: 645 nm
- LED-Gruppe nach IEC 62471: Freie Gruppe
- Referenzreflektor: BOS R-2
- Verpackungsart
Single
- Produkt-Art
Reflexions-Lichtschranke
- Typ
BOS Q08M-PS-PR20-S49
- Betriebsspannung
24 V/DC
- Kontaktart
1 Schließer
- Schalt-Frequenz
500 Hz
- Anschluss
M8, 3 polig
- Gehäusematerial
Zinkdruckguss, vernickelt
- Material-Eigenschaft
Druckguss
- Sendertyp
LED Rot
- Wellenlänge
645 nm
1 m
IP67
- Tiefe
8 m
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3416681 BALLUFF Reflexions-Lichtschranke BOS Q08M-PS-PR20-S49 BOS01T8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3416681 BALLUFF Reflexions-Lichtschranke BOS Q08M-PS-PR20-S49 BOS01T8 1 St.
Beschreibung
Unsere Reflexionslichtschranke ist durch großzügige Montagetoleranzen besonders einfach auszurichten. Sie montieren nur ein elektrisches Gerät plus Reflektor. Große Reflektoren gewährleisten hohe Reichweiten. Die Lichtschranken erkennen Objekte unabhängig von Oberfläche, Farbe und Material. Durch einen Polfilter sind sie auch für die Detektion glänzender Objekte geeignet. Optoelektronischer Sensor, Lichtsender=LED, Anschlussart=Steckverbinder, Schaltausgang=PNP Schließer (NO), Reichweite max.=1 m
