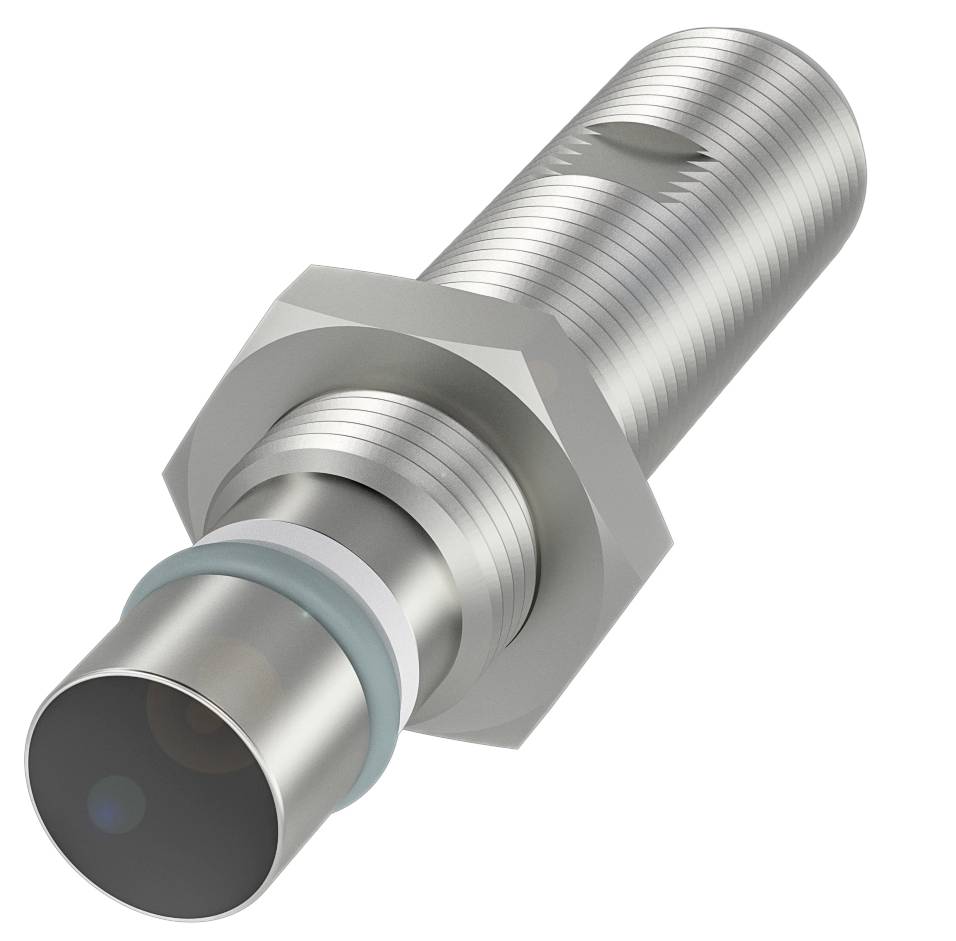

BALLUFF Sensor Induktiv BHS B265V-PSD25-S04-003 BHS0062 M12 bündig PNP, Schließer (Ø x H) 12 mm x 56 m Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP, Schließer
Schaltabstand (max.)
2.5 mm
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (172,26 € / Stück)
222,69 €
-23 %
172,26 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Hauptmerkmale:Abmessung: Ø 12 x 56 mm
- Aktive Fläche, Material: Keramik
- Anschluss: Steckverbinder, M12x1-Stecker, 4-polig
- Bauform: M12x1
- Betriebsspannung Ub: 10...30 VDC
- Druckfestigkeit max.: 500 bar
- Einbau: bündig
- Gehäusematerial: Edelstahl (1.4104)
- Reichweite: 2.5 mm
- Schaltausgang: PNP Schließer (NO)
- Schaltfrequenz: 400 Hz
- Schutzart: IP68
- Umgebungstemperatur: -25...90 °C
- Zusatzmerkmale:
- Abmessung: Ø 12 x 56 mm
- Befestigung: M12x1
- Betriebsspannungsanzeige: nein
- Funktionsanzeige: nein
- Ausgangswiderstand Ra: 33.0 kOhm + 2D
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 200 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bemessungskurzschlussstrom: 100 A
- Bereitschaftsverzug tv max.: 20 ms
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Kleinster Betriebsstrom Im: 0 mA
- Lastkapazität max. bei Ue: 0.5 µF
- Leerlaufstrom Io max., bedämpft: 8 mA
- Leerlaufstrom Io max., unbedämpft: 8 mA
- Reststrom lr max.: 10 µA
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 400 Hz
- Spannungsfall statisch max.: 2.5 V
- Anschluss: M12x1-Stecker, 4-polig, A-codiert
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Gesicherter Schaltabstand Sa: 2 mm
- Hysterese H max. (% von Sr): 15.0 %
- Nennschaltabstand Sn: 2.5 mm
- Realschaltabstand Sr: 2.5 mm
- Realschaltabstand Sr, Toleranz: ±10 %
- Temperaturdrift max. (% von Sr): 15 %
- Wiederholgenauigkeit max. (% von Sr): 5.0 %
- MTTF (40 °C): 500 a
- Aktive Fläche, Material: Keramik
- Anzugsdrehmoment: 15 Nm ±10 %
- Baugröße: M12x1
- Befestigungslänge: 24.50 mm
- Einbau: bündig einbaubar
- Gehäusematerial: Edelstahl (1.4104)
- Stützringmaterial: PTFE
- Dichtring, Größe: 6.75 × 1.78 mm
- Druckfestigkeit max.: 500 bar
- Druckfestigkeit, Hinweis: öldruckfest
- Verpackungsart
Piece
- Produkt-Art
Sensor
- Typ
BHS B265V-PSD25-S04-003
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP, Schließer
- Schaltabstand (max.)
2.5 mm
- Schalt-Frequenz
400 Hz
- Ausführung
Induktiv
- Besonderheiten
ölbeständig
- Anschluss
M12, 4 polig
- Einbauart
bündig
- Baugröße
M12
- Material-Eigenschaft
rostfrei
- Gehäusematerial
Edelstahl
Keramik
IP68
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Länge
56 mm
- Höhe
56 m
- Durchmesser
12 mm
- Abm.
(Ø x H) 12 mm x 56 m
- Nennspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3417219 BALLUFF Sensor Induktiv BHS B265V-PSD25-S04-003 BHS0062 M12 bündig PNP, Schließer (Ø x H) 12 mm x 56 m Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3417219 BALLUFF Sensor Induktiv BHS B265V-PSD25-S04-003 BHS0062 M12 bündig PNP, Schließer (Ø x H) 12 mm x 56 m Piece
Beschreibung
Unsere hochdruckfesten induktiven Sensoren halten einem Druck von bis zu 500 bar stand. Sie sind daher perfekt für die Positionsüberwachung Ihrer Hydraulik geeignet, wie z. B. für die Endlagenkontrolle an hydraulischen Zylindern oder die Überwachung von Ventilpositionen. Induktiver Sensor, Ø 12 x 56 mm, Steckverbinder, Schließer (NO), Nennschaltabstand Sn=2.5 mm, bündig, 500 bar, öldruckfest, Gehäusematerial=Edelstahl (1.4104), Aktive Fläche, Material=Keramik
Lieferumfang
- Geliefert wird: Balluff Sensor indukt., DC3/4-Draht BHS B265VPSD25S04003, Verpackungseinheit: 1 Stk., EAN:
