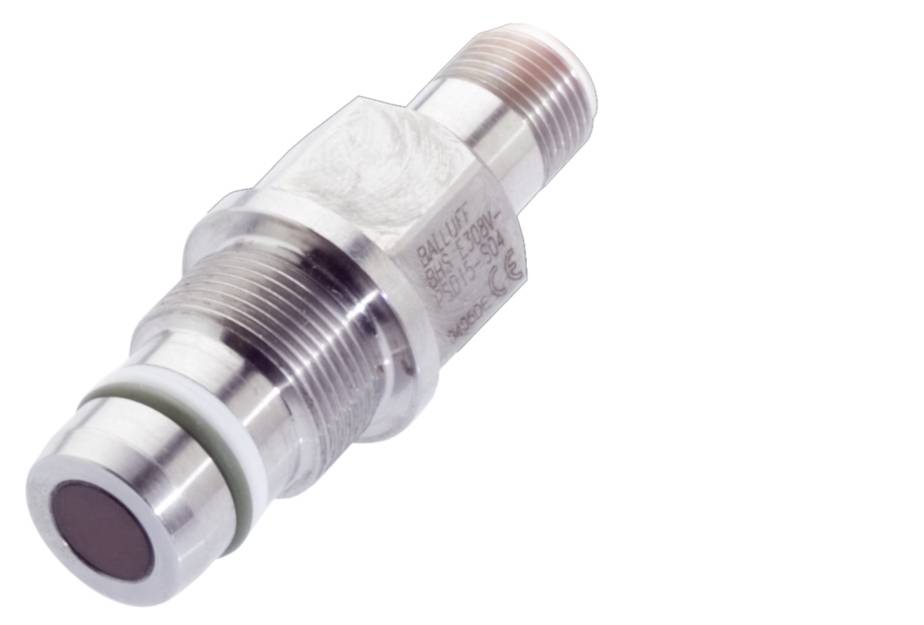

BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 bündig PNP, Schließer (Ø x H) 15 mm x 58 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP, Schließer
Schaltabstand (max.)
1.5 mm
Ausführung
Induktiv
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
231,09 €
3
2% = 5,63 €
225,46 €
5
3% = 7,51 €
223,58 €
10
4% = 9,38 €
221,71 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (231,09 € / Stück)
231,09 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Hauptmerkmale:Abmessung: Ø 15 x 58 mm
- Aktive Fläche, Material: Keramik
- Anschluss: Steckverbinder, M12x1-Stecker, 4-polig
- Bauform: D15.0
- Betriebsspannung Ub: 10...30 VDC
- Druckfestigkeit max.: 500 bar
- Einbau: bündig
- Gehäusematerial: Edelstahl (1.4104)
- Reichweite: 1.5 mm
- Schaltausgang: PNP Schließer (NO)
- Schaltfrequenz: 400 Hz
- Schutzart: IP68
- Umgebungstemperatur: -25...120 °C
- Zusatzmerkmale:
- Abmessung: Ø 15 x 58 mm
- Befestigung: M18x1
- Betriebsspannungsanzeige: nein
- Funktionsanzeige: nein
- Ausgangswiderstand Ra: 33.0 kOhm + 2D
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 200 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bemessungskurzschlussstrom: 100 A
- Bereitschaftsverzug tv max.: 20 ms
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Kleinster Betriebsstrom Im: 0 mA
- Lastkapazität max. bei Ue: 0.5 µF
- Leerlaufstrom Io max., bedämpft: 8 mA
- Leerlaufstrom Io max., unbedämpft: 8 mA
- Reststrom lr max.: 10 µA
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 400 Hz
- Spannungsfall statisch max.: 2.5 V
- Anschluss: M12x1-Stecker, 4-polig, A-codiert
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Gesicherter Schaltabstand Sa: 1.21 mm
- Hysterese H max. (% von Sr): 15.0 %
- Nennschaltabstand Sn: 1.5 mm
- Realschaltabstand Sr: 1.5 mm
- Realschaltabstand Sr, Toleranz: ±10 %
- Temperaturdrift max. (% von Sr): 15 %
- Wiederholgenauigkeit max. (% von Sr): 5.0 %
- MTTF (40 °C): 500 a
- Aktive Fläche, Material: Keramik
- Anzugsdrehmoment: 40 Nm ±10 %
- Baugröße: D15.0
- Befestigungslänge: 10.50 mm
- Einbau: bündig einbaubar
- Gehäusematerial: Edelstahl (1.4104)
- Stützringmaterial: PTFE
- Dichtring, Größe: 12.42 × 1.78 mm
- Druckfestigkeit max.: 500 bar
- Druckfestigkeit, Hinweis: öldruckfest
- Produkt-Art
Sensor
- Typ
BHS E308V-PSD15-S04
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP, Schließer
- Schaltabstand (max.)
1.5 mm
- Schalt-Frequenz
400 Hz
- Ausführung
Induktiv
- Besonderheiten
ölbeständig
- Anschluss
M12, 4 polig
- Einbauart
bündig
- Material-Eigenschaft
ölbeständig
- Gehäusematerial
Edelstahl
Keramik
IP68
- Min. Temperatur
-25 °C
- Max. Temperatur
120 °C
- Länge
58 mm
- Höhe
58 m
- Durchmesser
15 mm
- Abm.
(Ø x H) 15 mm x 58 m
- Nennspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3417298 BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 bündig PNP, Schließer (Ø x H) 15 mm x 58 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3417298 BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 bündig PNP, Schließer (Ø x H) 15 mm x 58 m
Beschreibung
Unsere hochdruckfesten induktiven Sensoren halten einem Druck von bis zu 500 bar stand. Sie sind daher perfekt für die Positionsüberwachung Ihrer Hydraulik geeignet, wie z. B. für die Endlagenkontrolle an hydraulischen Zylindern oder die Überwachung von Ventilpositionen. Induktiver Sensor, Ø 15 x 58 mm, Steckverbinder, Schließer (NO), Nennschaltabstand Sn=1.5 mm, bündig, 500 bar, öldruckfest, Gehäusematerial=Edelstahl (1.4104), Aktive Fläche, Material=Keramik
