Name: Bals Elektrotechnik CEE Stromverteiler 89071 89071
Brand: Bals Elektrotechnik
SKU: 3146571
Availability: BackOrder

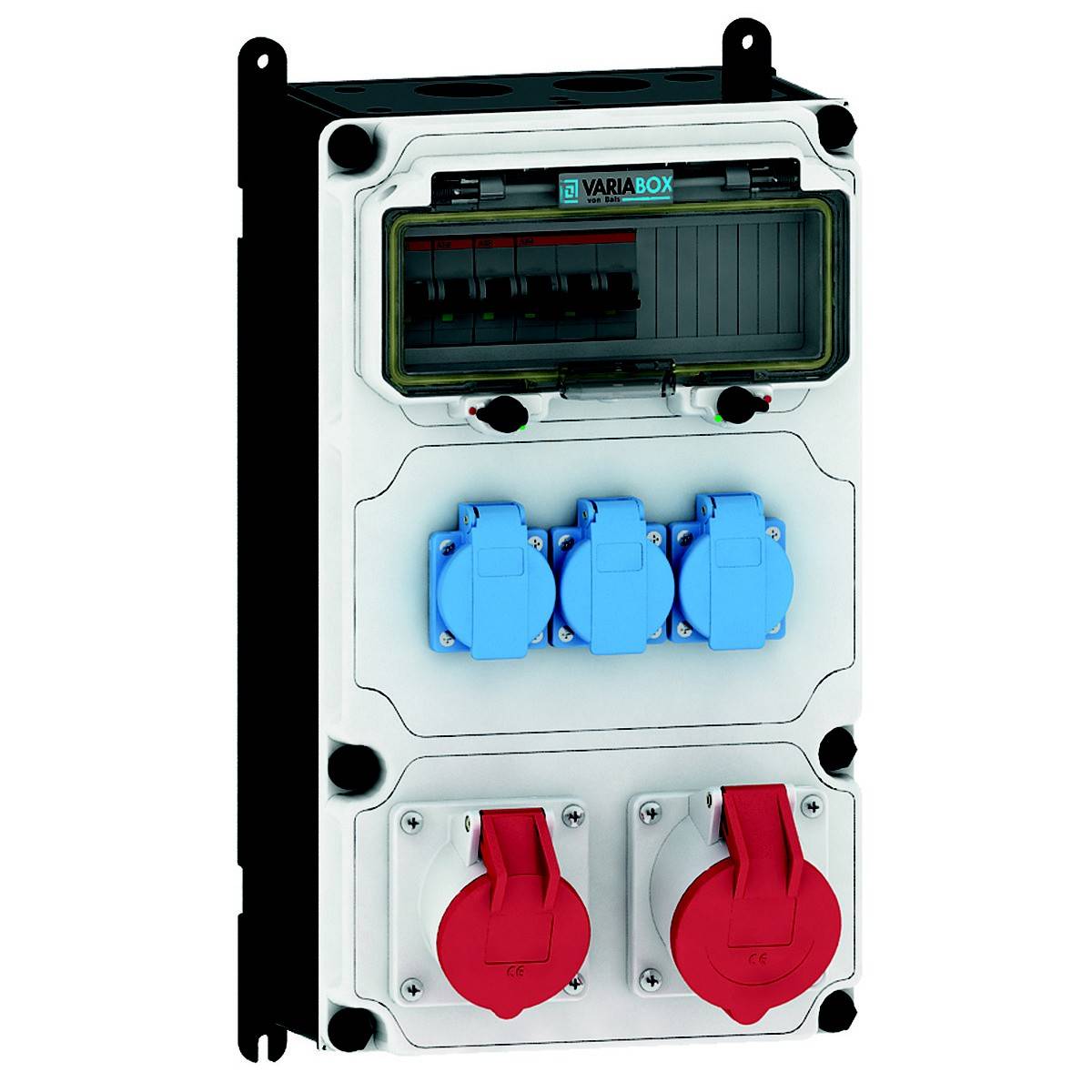

'VARIABOX' - Elektrische Anschlussbox mit mehreren Steckdosen und Schaltern, verdeckt in Plastikgehäuse.

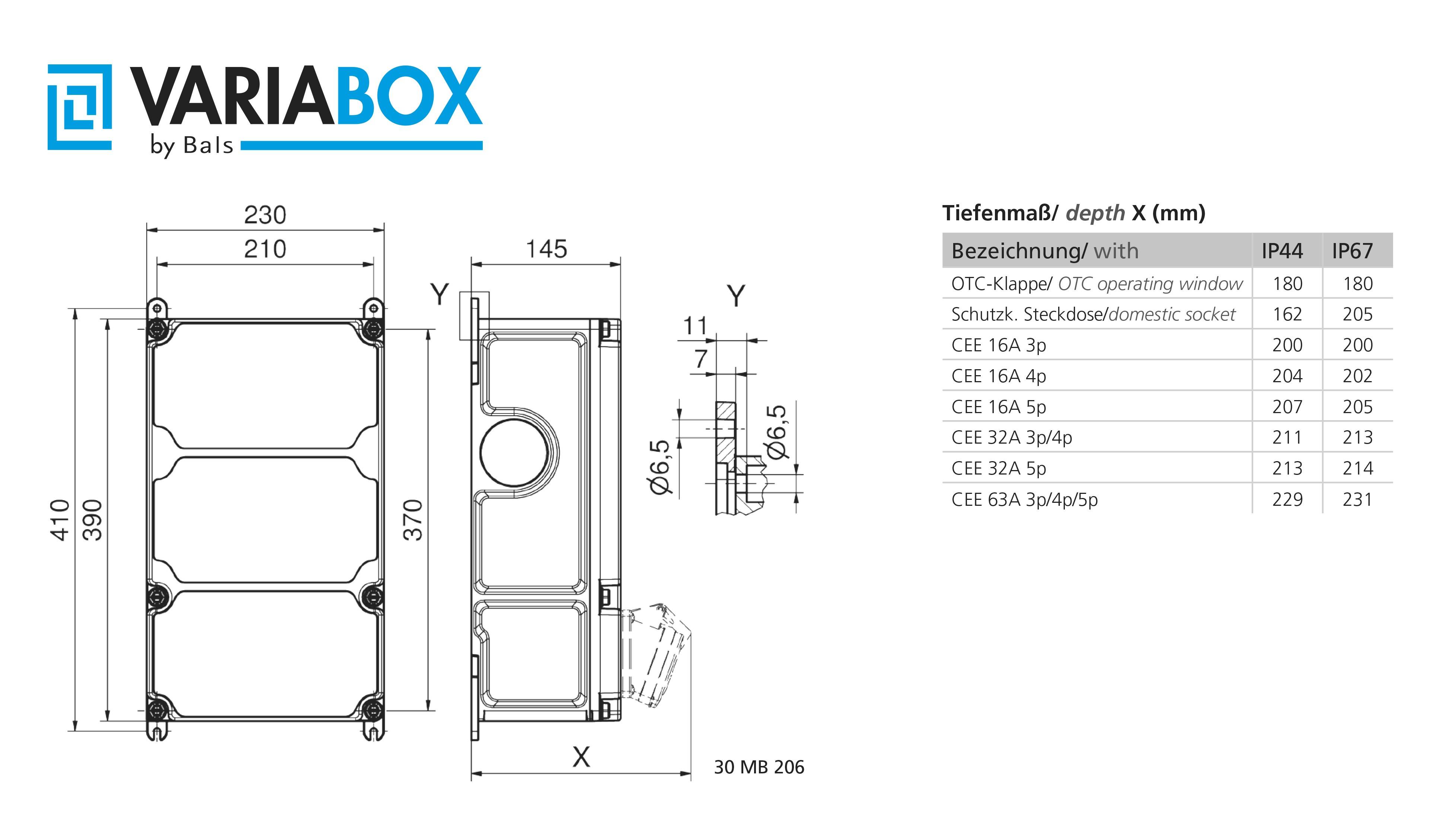

Technische Zeichnung eines VariaBox-Gehäuses mit Maßen in mm. Hauptansicht links, Seitenansicht rechts. Tabelle mit IP-Klassen und Bezeichnungen.

Elektrisches Schalttafelmodul mit blauen und roten Steckdosen, geeignet für industrielle Anwendungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (385,71 € / Stück)

407,56 €

-5 %

385,71 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

CEE-Steckdose - 16 A: 1x16A5p400V
CEE-Steckdose - 32 A: 1x32A5p400V
CEE-Steckdose - 63 A: ohne
CEE-Steckdose - 125A: ohne
Anzahl der SCHUKO-Steckdosen: 3
Absicherung: LS-Schalter
FI-Schutzschalter: ohne
Anzahl der Leitungsschutzschalter: 4
Werkstoff des Gehäuses: Kunststoff
Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung: M40
Art des Netzanschlusses: sonstige
Kabellänge: 0 m
Handhabung: Wandmontage
Schutzart (IP): IP44
Militärausführung: nein
Farbe: grau
Höhe: 390 mm
Breite: 230 mm
Tiefe: 145 mm

Produkt-Art: CEE Stromverteiler

Anzahl CEE Kupplungen: 2

Anzahl Schutzkontakt-Steckdosen: 3

Nenn-Ausgangsspannung: 400 V

: IP44

Herstellerfarbe: Grau

Abm.: (L x B x H) 390 x 230.00 x 390.00 mm

Länge: 390 mm

Breite: 230.00 mm

Höhe: 390.00 mm

Eingänge (CEE Verteiler): Schraubklemmen

Ausgänge (CEE Verteiler): CEE-Kupplung 32 A 5polig

Inhalt: 1 St.

Polzahl: 5

Tiefe: 145.00 mm

Material: Kunststoff

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3146571 Bals Elektrotechnik CEE Stromverteiler 89071 89071

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146571 Bals Elektrotechnik CEE Stromverteiler 89071 89071

Beschreibung

VARIABOX - L
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,92
InA: 32
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V blau IP 44
1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
1 x C-Automat 16A 3p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C (für Schleifleitung geeignet)
Aufbau gemäß Z-Nr. Z120216
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
Verteiler ohne FI-Schalter
Bauseitige Vorsicherung max. 32A
