Name: Bals Elektrotechnik CEE Stromverteiler 89096 89096
Brand: Bals Elektrotechnik
SKU: 3146687
Availability: BackOrder

Schaltkasten mit verschiedenen Steckdosen und abgedeckten Schaltern. Oben befindet sich das Label 'VARIABOX'.

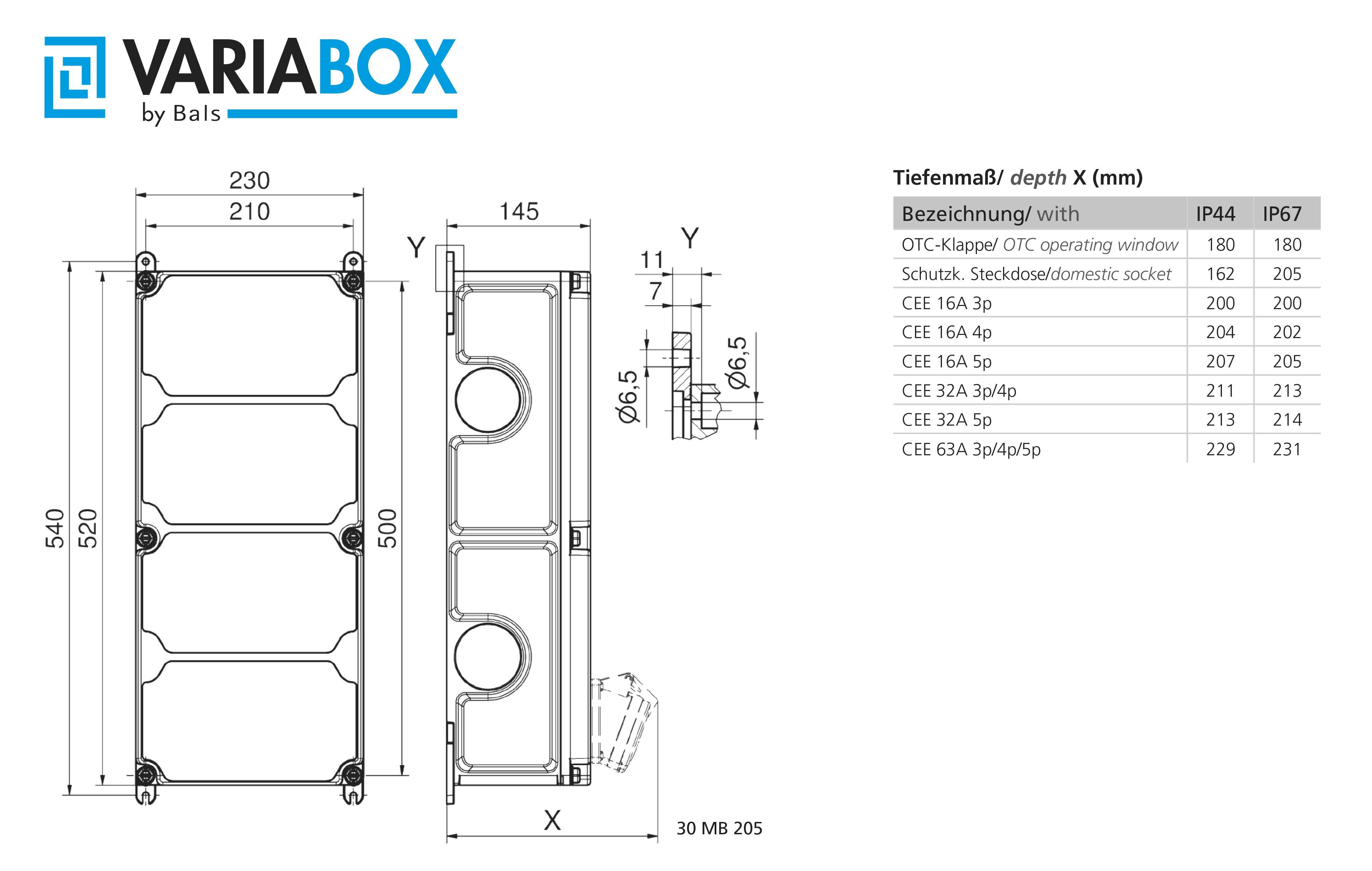

Technische Zeichnung von VARIABOX: zeigt Abmessungen 540x230x145mm, drei CEE-Steckplätze, IP44/IP67: Schutzart gegen Staub/Wasser.

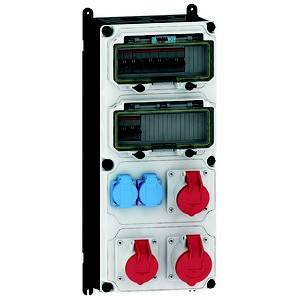

Große weiße Steckdosenleiste mit unterschiedlichen roten und blauen Steckdosen und zwei transparenten Abdeckungen oben.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mo., 9. Nov.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch SPS Industry

Anzahl

Stück

Gesamt

748,37 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mo., 16. Nov.

Kostenfreier Versand

743,70 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

CEE-Steckdose - 16 A: 2x16A5p400V
CEE-Steckdose - 32 A: 1x32A5p400V
CEE-Steckdose - 63 A: ohne
CEE-Steckdose - 125A: ohne
Anzahl der SCHUKO-Steckdosen: 2
Absicherung: LS-Schalter
FI-Schutzschalter: ohne
Anzahl der Leitungsschutzschalter: 5
Werkstoff des Gehäuses: Kunststoff
Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung: M40
Art des Netzanschlusses: sonstige
Kabellänge: 0 m
Handhabung: Wandmontage
Schutzart (IP): IP44
Militärausführung: nein
Farbe: grau
Höhe: 520 mm
Breite: 230 mm
Tiefe: 145 mm

Produkt-Art: CEE Stromverteiler

Anzahl CEE Kupplungen: 3

Anschluss B: CEE-Kupplung 32 A 5polig
CEE-Kupplung 16 A 5polig
Schutzkontakt-Kupplung

Anzahl Schutzkontakt-Steckdosen: 2

Nenn-Ausgangsspannung: 400 V

: IP44

Herstellerfarbe: Grau

Abm.: (L x B x H) 520 x 230.00 x 520.00 mm

Länge: 520 mm

Breite: 230.00 mm

Höhe: 520.00 mm

Eingänge (CEE Verteiler): Schraubklemmen

Ausgänge (CEE Verteiler): CEE-Kupplung 32 A 5polig
CEE-Kupplung 16 A 5polig

Inhalt: 1 St.

Polzahl: 5

Tiefe: 145.00 mm

Material: Kunststoff

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3146687 Bals Elektrotechnik CEE Stromverteiler 89096 89096

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146687 Bals Elektrotechnik CEE Stromverteiler 89096 89096

Beschreibung

VARIABOX - XL
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,76
InA: 63
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
2 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
2 x C-Automat 16A 3p
1 x C-Automat 32A 3p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan S89096
