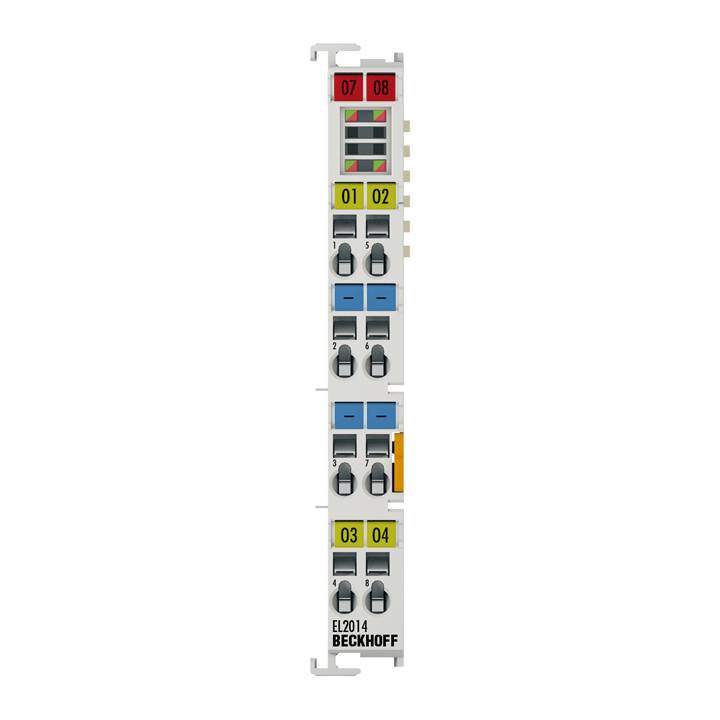

Name: Beckhoff EL2014, EtherCAT-Klemme, 4-Kanal-Digital-Ausgang, 24V DC, 0,5A, mit erweiterter Diagnose
Brand: Beckhoff
SKU: 933262026
Availability: BackOrder

Beckhoff EL2014, EtherCAT-Klemme, 4-Kanal-Digital-Ausgang, 24V DC, 0,5A, mit erweiterter Diagnose-0

Lieferung Do., 3. Dez.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch Elektro4000.de

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (105,26 € / Stück)

105,26 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - EL2014
Anschlusstechnik: 2-Leiter
Anzahl Ausgänge: 4
Nennspannung: 24 V DC (-15 %/+20 %)
Lastart: ohmsch, induktiv, Lampenlast
Distributed Clocks: –
Ausgangsstrom max.: 0,5 A (kurzschlussfest) je Kanal
Kurzschlussstrom: typ. < 1 A
Verpolungsschutz: ja
Abschaltenergie (ind.) max.: < 150 mJ/Kanal
Schaltzeiten: TON: typ. 50 µs, TOFF: typ. 100 µs
Stromaufnahme E-Bus: typ. 60 mA
Stromaufnahme Powerkontakte: typ. 15 mA + Last
Breite im Prozessabbild: 4 Bit Output, 20 Bit Diagnose
Konfiguration: über TwinCAT System Manager
Potenzialtrennung: 500 V (E-Bus/Feldspannung)
Besondere Eigenschaften: Diagnose über Prozessdaten und LED: Übertemperatur, PowerFail, Kurzschluss (kanalweise)
Gewicht: ca. 70 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Zulassungen/Kennzeichnungen: CE, CCC, ATEX, IECEx, cFMus
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc
cFMus:
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec IIC T4 Gc

Herst.-Teilenr.: EL2014

Anschluss: Steckverbinder

Verpackungsart: Piece

Max. Temperatur: 60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Beschreibung

Die digitale Ausgangslemme EL2014 schaltet binäre 24-V-DC-Steuersignale des Automatisierungsgerätes galvanisch getrennt zur Prozessebene an die Aktoren weiter. Die EtherCAT-Klemme enthält je vier Kanäle, die ihren Signalzustand durch Leuchtdioden anzeigen. Die integrierte Diagnose kann in der Steuerung ausgewertet werden und wird von den Leuchtdioden angezeigt. Durch die Diagnose wird die Wartung der Applikation vereinfacht. Die Powerkontakte sind durchverbunden. Das Bezugspotenzial der Ausgänge ist der 0-V-DC-Powerkontakt. Die Ausgänge werden über den 24-V-DC-Powerkontakt gespeist.

Besondere Eigenschaften:

• Anschluss verschiedener Lastarten möglich (ohmsch, induktiv, Lampenlast)
• max. Ausgangsstrom von 0,5 A je Kanal
• überlast- und kurzschlussfeste Ausgänge und Verpolungsschutz
• integrierte Diagnosemöglichkeit u. a. • Kurzschlusserkennung je Kanal
• Leitungsbrucherkennung je Kanal
• Überstrom je Kanal
• Übertemperatur
• Spannungsverlust und Unterspannung
• parametrierbares Ausgangsverhalten bei Busfehler (Safe State)
