Beckhoff EL2024, EtherCAT-Klemme, 4-Kanal-Digital-Ausgang, 24V DC, 2A

Hst.-Teile-Nr.:
Bestell-Nr.:

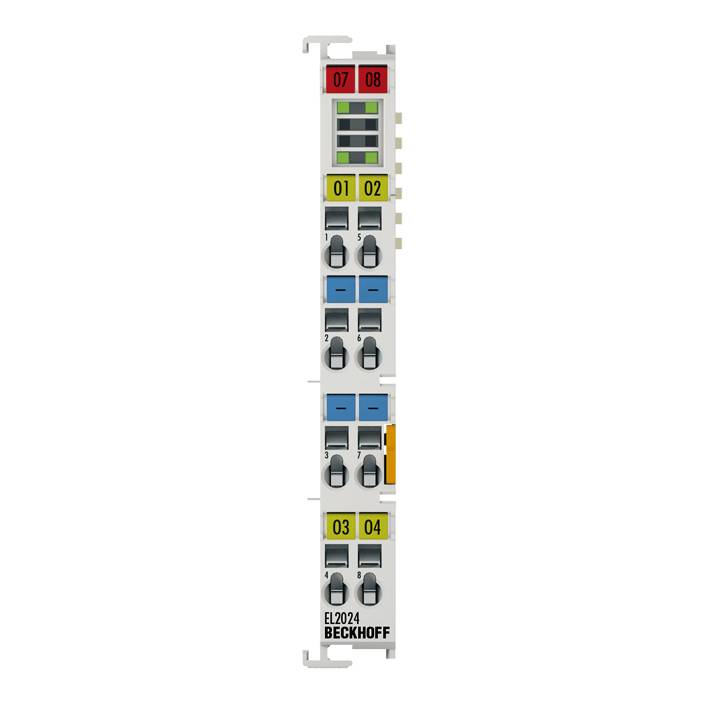

Beckhoff EL2024, EtherCAT-Klemme, 4-Kanal-Digital-Ausgang, 24V DC, 2A-0
Beckhoff EL2024, EtherCAT-Klemme, 4-Kanal-Digital-Ausgang, 24V DC, 2A-1
1/2
Typ
EL2024
Betriebsspannung
24 V
Anzahl digitale Ausgänge
4
Herst.-Teilenr.
EL2024
UKCA
Ja
Sofort-Lieferung Fr., 23. Okt.
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf durch  Conrad ElectronicVersand durch  Adler-Commerce Automation
Anzahl
Gesamt
44,26 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Beckhoff EL2024 EtherCAT-Klemme 4-Kanal-Digital-Ausgang 24 V DC 2 A

  • Vier digitale Ausgänge mit jeweils bis zu 2 A Ausgangsstrom. Kurzschlussfeste Ausgänge, integrierter Verpolungsschutz und 500-V-Potenzialtrennung zwischen E-Bus und Feldspannung. Geeignet zum Schalten ohmscher, induktiver und Lampenlasten.
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Technische Daten - EL2024
  • Anschlusstechnik: 2-Leiter
  • Anzahl Ausgänge: 4
  • Nennspannung: 24 V DC (-15 %/+20 %)
  • Lastart: ohmsch, induktiv, Lampenlast
  • Distributed Clocks: –
  • Ausgangsstrom max.: 2,0 A (kurzschlussfest) je Kanal
  • Kurzschlussstrom: typ. < 70 A
  • Verpolungsschutz: ja
  • Abschaltenergie (ind.) max.: < 1,7 J/Kanal
  • Schaltzeiten: TON: typ. 40 µs, TOFF: typ. 200 µs
  • Stromaufnahme E-Bus: typ. 120 mA
  • Stromaufnahme Powerkontakte: typ. 13 mA + Last
  • Breite im Prozessabbild: 4 Outputs
  • Konfiguration: keine Adress- oder Konfigurationseinstellung
  • Potenzialtrennung: 500 V (E-Bus/Feldspannung)
  • Gewicht: ca. 55 g
  • Betriebstemperatur: -25…+60 °C
  • Lagertemperatur: -40…+85 °C
  • Relative Feuchte: 95 % ohne Betauung
  • Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
  • EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
  • Schutzart/Einbaulage: IP20/beliebig
  • Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
  • Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
  • Ex-Kennzeichnung: ATEX:
  • II 3 G Ex ec IIC T4 Gc
  • IECEx:
  • Ex ec IIC T4 Gc
Typ

EL2024

Betriebsspannung

24 V

Anzahl digitale Ausgänge

4

Herst.-Teilenr.

EL2024

UKCA

Ja

Beschreibung

Die digitale Ausgangsklemme EL2024 schaltet binäre 24-V-DC-Steuersignale des Automatisierungsgerätes galvanisch getrennt zur Prozessebene an die Aktoren weiter. Die EtherCAT-Klemme enthält vier Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Der direkte Anschluss von vier 2-Leiteraktoren ist möglich, da die Klemme über vier Masseanschlusspunkte verfügt.

Besondere Eigenschaften:

• Anschluss verschiedener Lastarten möglich (ohmsch, induktiv, Lampenlast)
• max. Ausgangsstrom von 2 A je Kanal
• kurzschlussfeste Ausgänge und Verpolungsschutz

Ausführung

  • Produkttyp: Digitale EtherCAT-Ausgangsklemme | Ausgänge: 4 | Nennspannung: 24 V DC (-15 %/+20 %) | Ausgangsstrom: max. 2 A je Kanal | kurzschlussfest | Verpolungsschutz: ja | Potenzialtrennung: 500 V | Schutzart: IP20

Lieferumfang

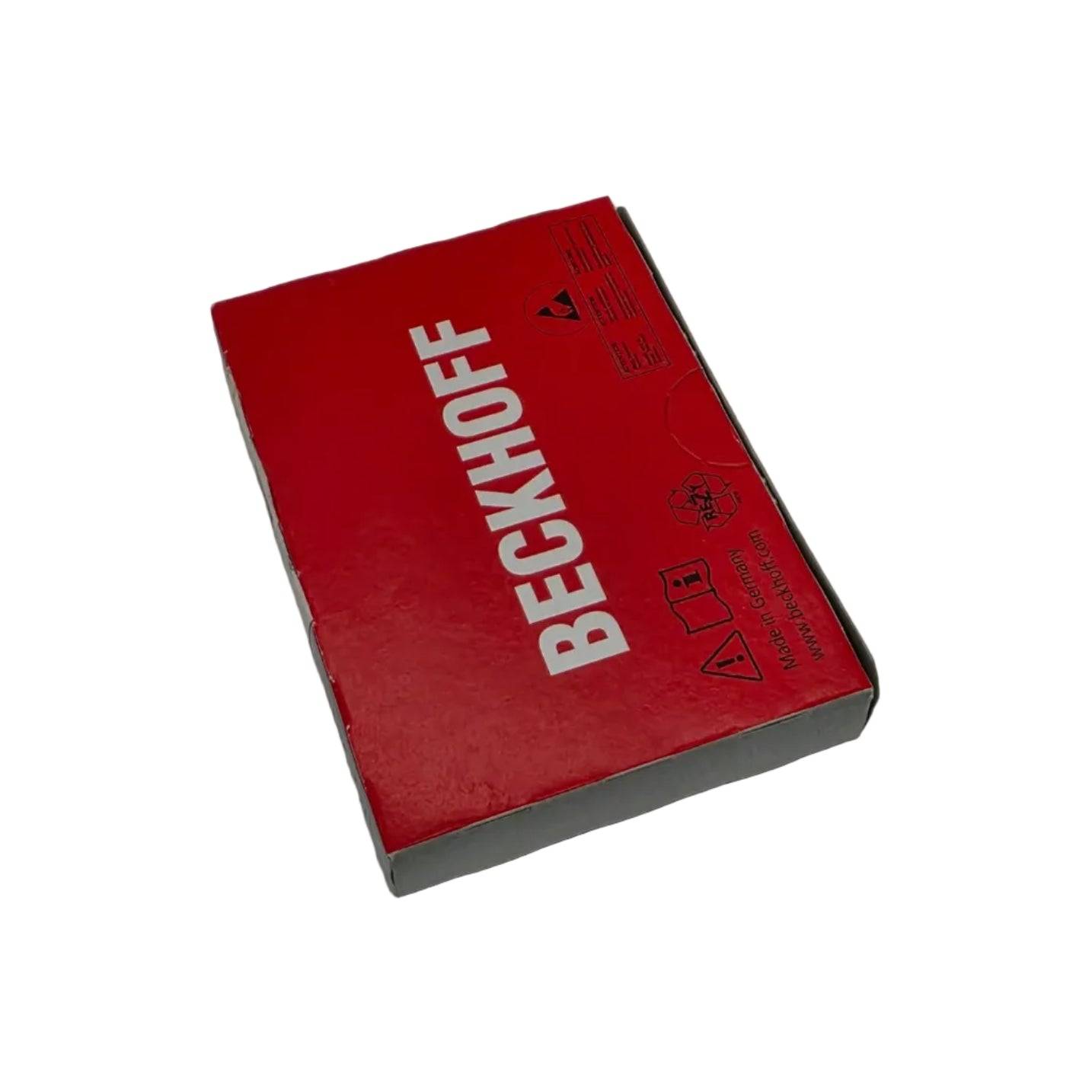

  • 1 x Beckhoff EL2024 EtherCAT-Klemme, neu und originalverpackt.

Hinweise

Neu, originalverpackt und versiegelt.
