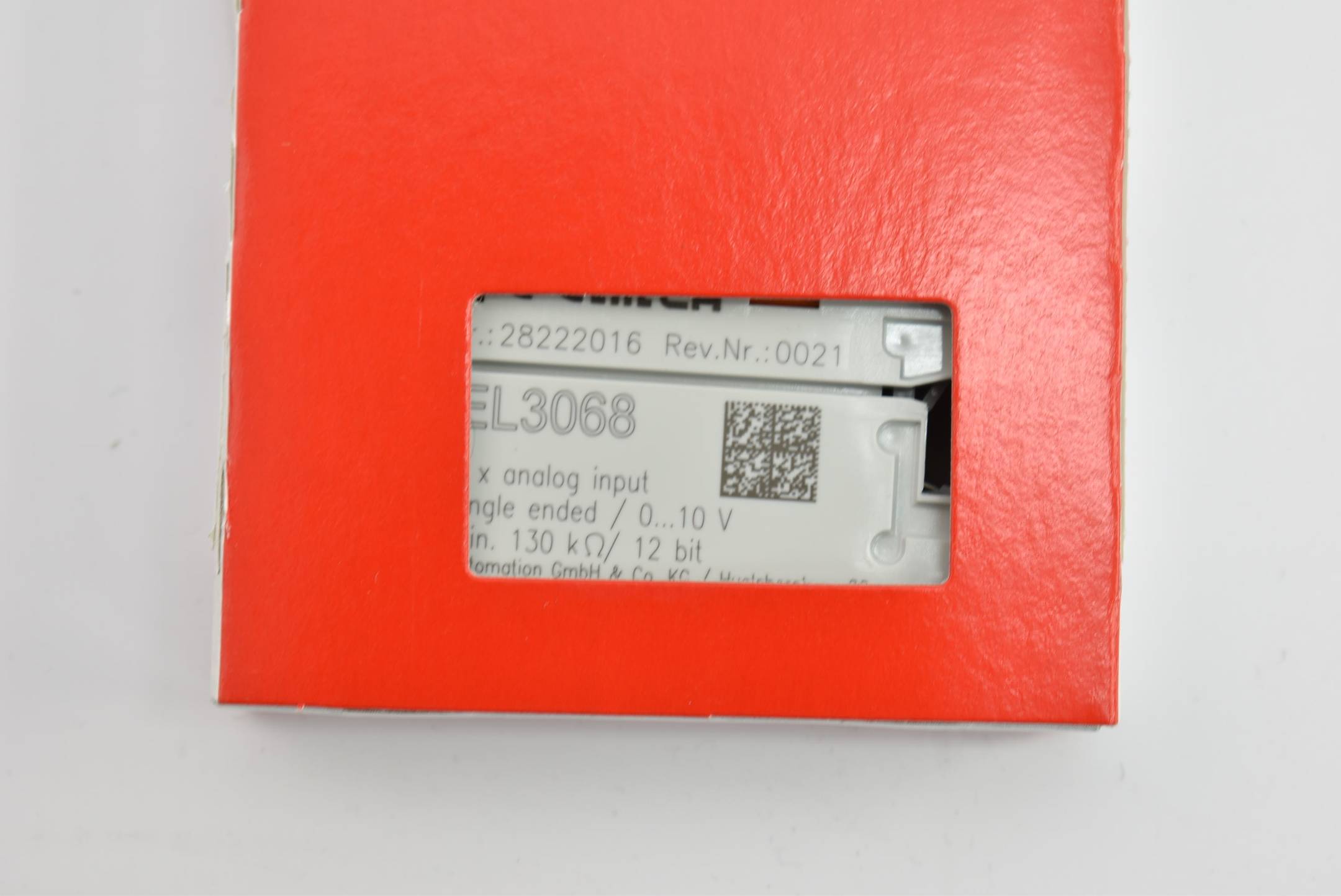

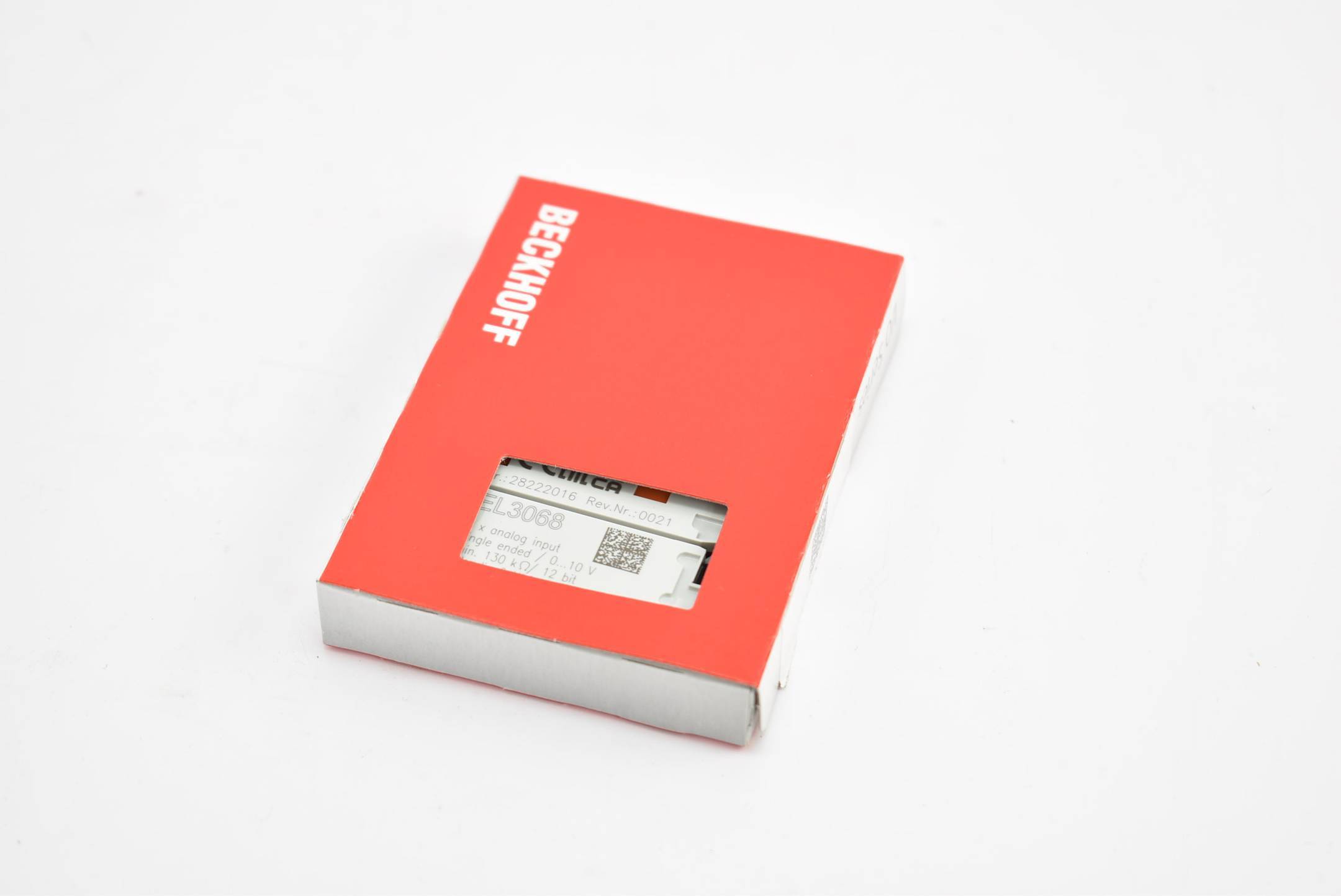

Beckhoff EL3068, EtherCAT-Klemme, 8-Kanal-Analog-Eingang, Spannung, 0…10 V, 12 Bit, single-ended
Hst.-Teile-Nr.:
Bestell-Nr.:
Schnittstellen
Ethernet
Typ
EL3068
Anzahl analoge Eingänge
8
Herst.-Teilenr.
EL3068
UKCA
Ja
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
227,91 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3068
- Anzahl Eingänge: 8 (single-ended)
- Spannungsversorgung: über den E-Bus
- Signalspannung: 0…10 V
- Distributed Clocks: –
- Innenwiderstand: > 130 kΩ
- Grenzfrequenz Eingangsfilter: 1 kHz
- Spannungsfestigkeit: max. 30 V
- Wandlungszeit: 1,25 ms voreingestellt, konfigurierbar, multiplex
- Auflösung: 12 Bit (16-Bit-Darstellung inkl. Vorzeichen)
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: typ. 130 mA
- Stromaufnahme Powerkontakte: –
- Breite im Prozessabbild: Inputs: 32 Byte
- Besondere Eigenschaften: FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Schnittstellen
Ethernet
- Typ
EL3068
- Anzahl analoge Eingänge
8
- Herst.-Teilenr.
EL3068
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3068 verarbeitet Signale im Bereich von 0 bis 10 V. Mit einer Auflösung von 12 Bit wird die Spannung digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die EtherCAT-Klemme EL3068 vereint acht Kanäle in einem Gehäuse. Die Powerkontakte sind durchverbunden; die Bezugsmasse der Eingänge ist der 0-V-Powerkontakt. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
Hinweise
EL3068
Systemvoraussetzungen
- Bechhoff EL3068 8-Kanal-Analog-Eingangsklemm single-ended 12Bit 1Leiter
