Beckhoff EL3202-0010, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit, hochpräzise

Hst.-Teile-Nr.:
Bestell-Nr.:

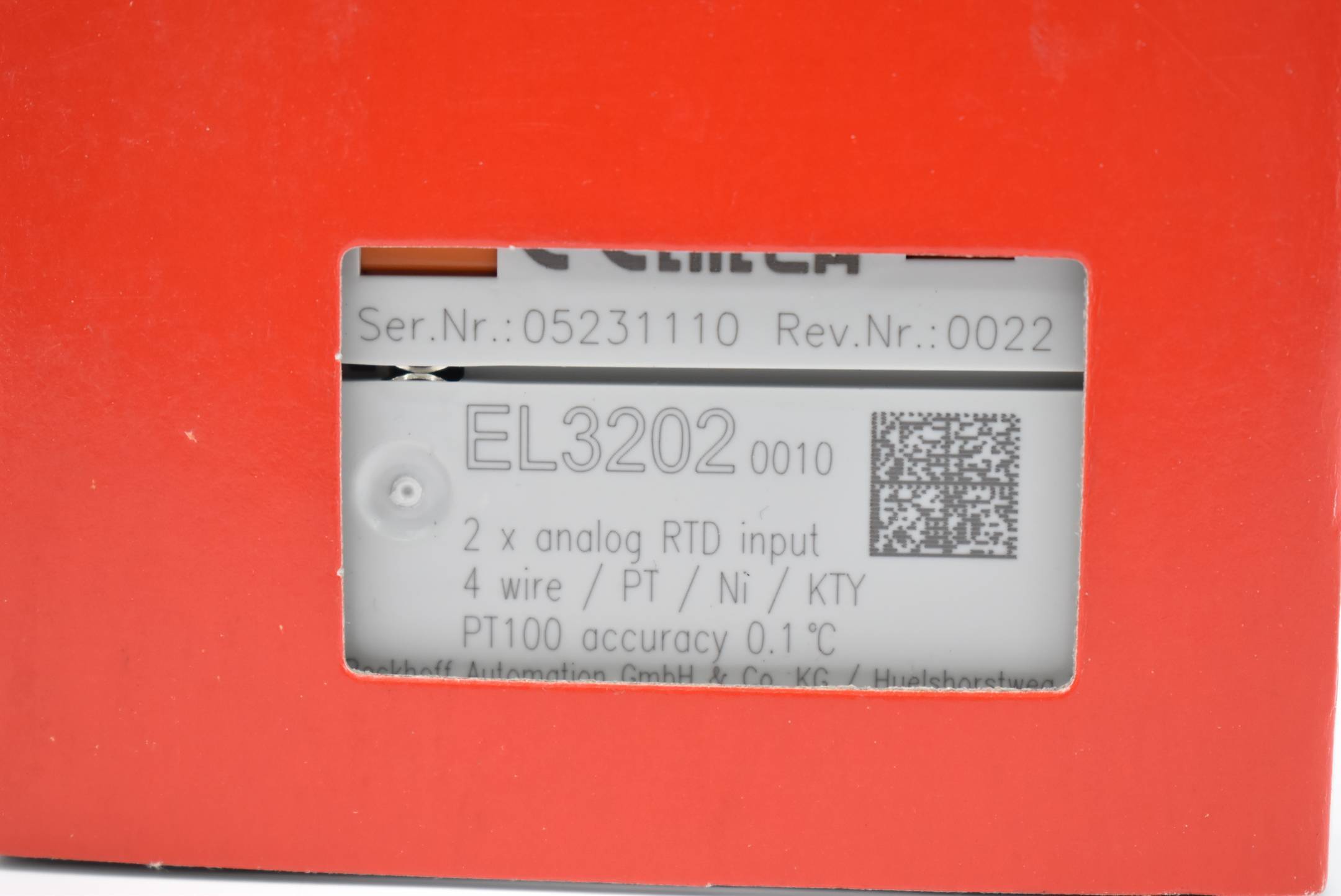

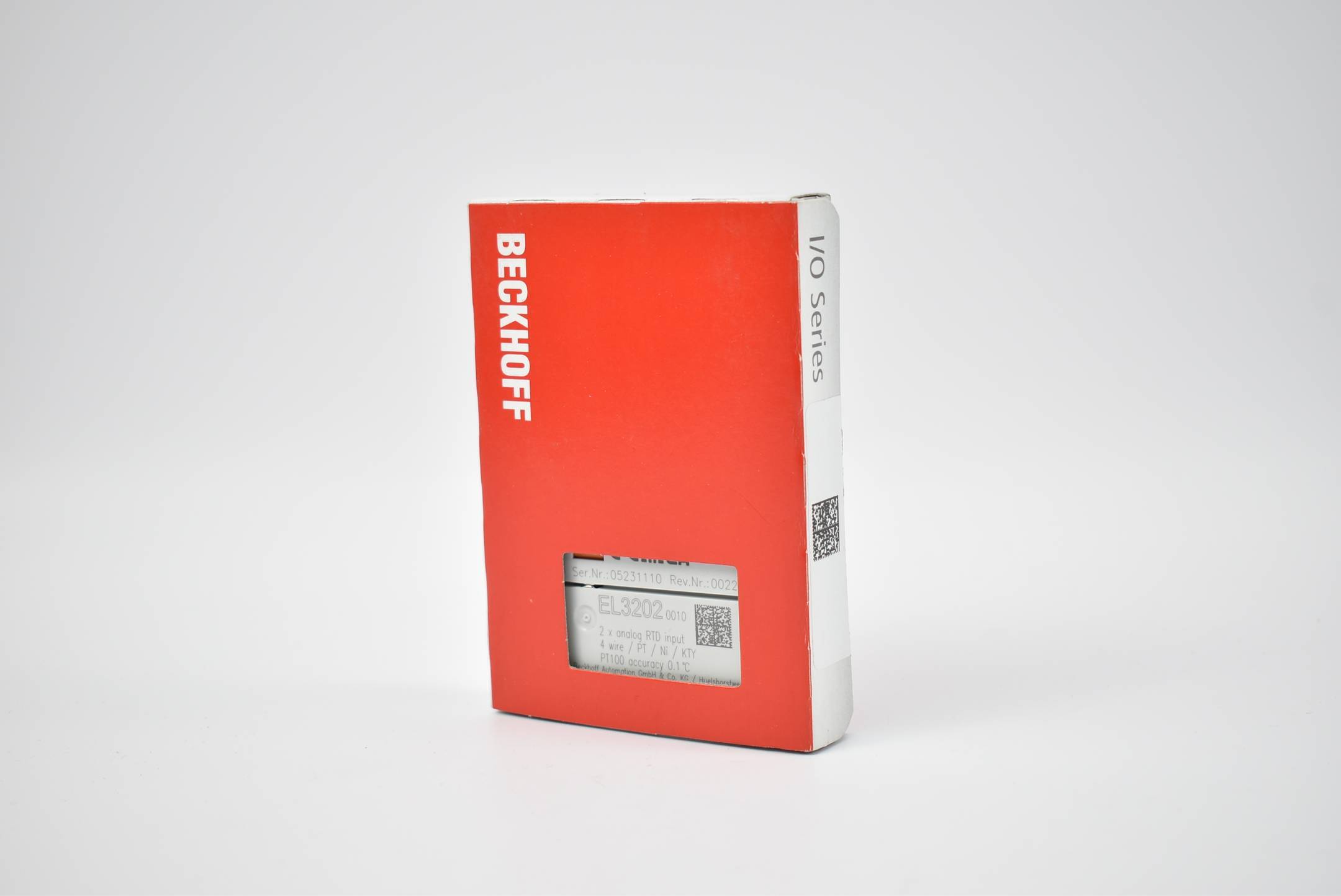

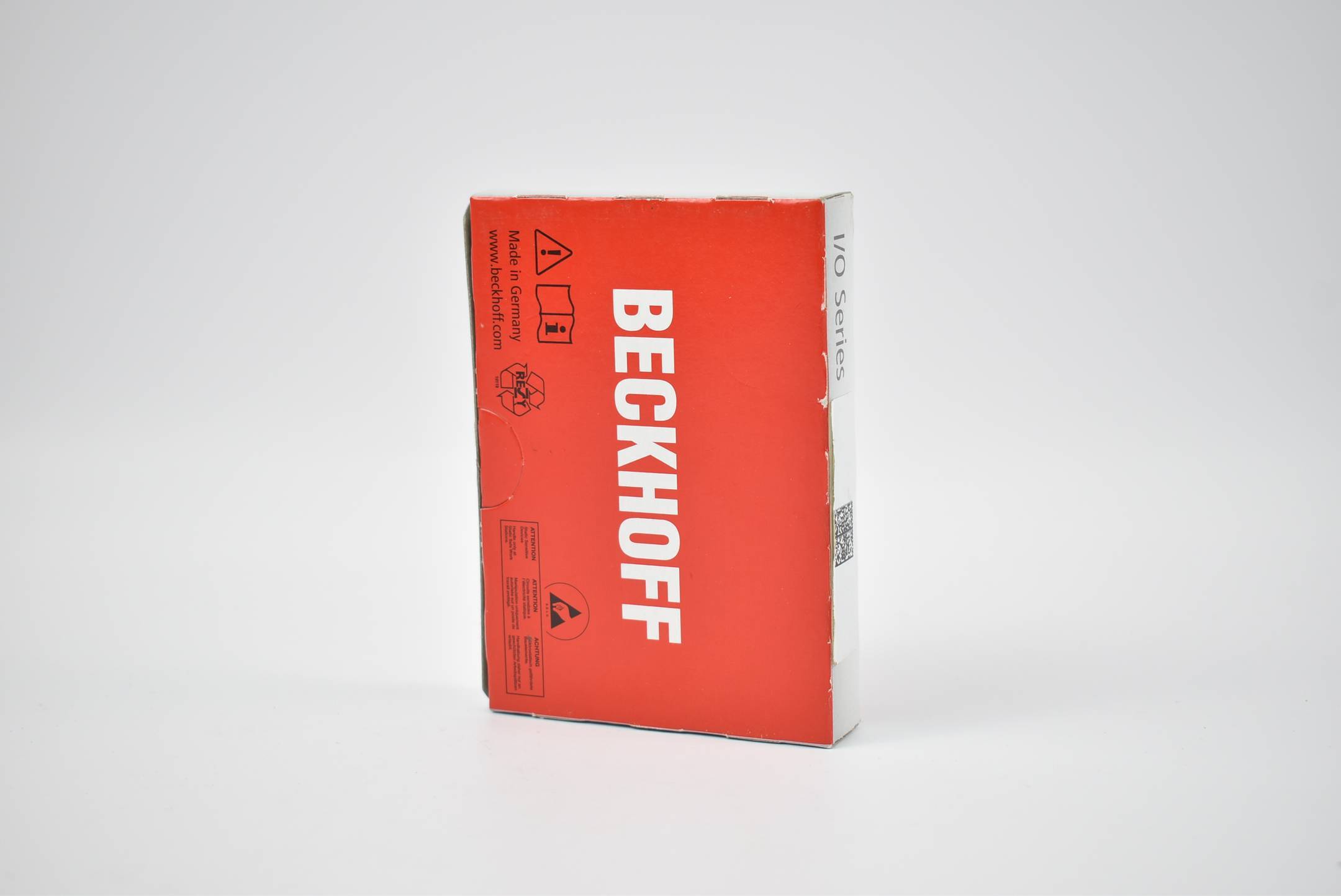

Beckhoff EL3202-0010, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit, hochpräzise-0
Beckhoff EL3202-0010, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit, hochpräzise-1
Beckhoff EL3202-0010, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit, hochpräzise-2
1/3
Produkt-Art
I/O-Modul
Schnittstellen
Ethernet
Typ
EL3202-0010
Anzahl analoge Eingänge
2
Herst.-Teilenr.
EL3202-0010
Lieferung Fr., 6. Nov.
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf durch  Conrad ElectronicVersand durch  AutomationXpress
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
268,43 €
2
1% = 5,36 €
265,75 €
3
2% = 16,11 €
263,06 €
5
3% = 40,25 €
260,38 €
10
4% = 107,40 €
257,69 €
Mengenrabatte variieren je nach Verkäufer
Anzahl
Gesamt (268,43 € / Stück)
268,43 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Technische Daten - EL3202-0010
  • Anzahl Eingänge: 2
  • Spannungsversorgung: über den E-Bus
  • Distributed Clocks: –
  • Grenzfrequenz Eingangsfilter: typ. 1 kHz
  • Sensorarten: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Widerstandsmessung (z. B. Poti-Anschluss, 10 Ω…4 kΩ), KTY-Sensoren (Typen siehe Dokumentation)
  • Anschlusstechnik: 4-Leiter
  • Wandlungszeit: ca. 85 ms voreingestellt, 2…800 ms konfigurierbar
  • Messbereich: -200…+850 °C (Pt-Sensoren); -60…+250 °C (Ni-Sensoren); -200…+320 °C (hochpräzise)
  • Messstrom: < 0,5 mA (lastabhängig)
  • Temperaturbereich: -200…+320 °C (Pt-Sensoren)
  • Auflösung: 0,01 °C pro Digit
  • Messfehler/Unsicherheit: < ±0,1 °C bei 40 °C Umgebungstemperatur, 4-Leiteranschluss, Pt100-Sensoren (Messbereich: -200…+320 °C) und 50 Hz Filter
  • Potenzialtrennung: 500 V (E-Bus/Signalspannung)
  • Stromaufnahme E-Bus: typ. 190 mA
  • Stromaufnahme Powerkontakte: –
  • Breite im Prozessabbild: 2 x 32-Bit-RTD-Input
  • Besondere Eigenschaften: digitaler Filter integriert, Grenzwertüberwachung, Anschlusstechnik einstellbar
  • Gewicht: ca. 60 g
  • Betriebstemperatur: -25…+60 °C
  • Lagertemperatur: -40…+85 °C
  • Relative Feuchte: 95 % ohne Betauung
  • Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
  • EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
  • Schutzart/Einbaulage: IP20/beliebig
  • Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
  • Ex-Kennzeichnung: ATEX:
  • II 3 G Ex ec IIC T4 Gc
  • IECEx:
  • Ex ec IIC T4 Gc
Produkt-Art

I/O-Modul

Schnittstellen

Ethernet

Typ

EL3202-0010

Anzahl analoge Eingänge

2

Herst.-Teilenr.

EL3202-0010

UKCA

Ja

Beschreibung

Die EL3202-0010 ist die hochpräzise Ausführung der EL3202. Die analoge Eingangsklemme EL3202-0010 erlaubt den direkten Anschluss von zwei Widerstandssensoren. Der gemessene Widerstandswert kann entweder direkt in Ohm ausgegeben oder in eine Temperatur transformiert werden. Ist die Temperatur am Messort von Interesse, kann in der Klemme die Umrechnung von Widerstand zu Temperatur nach verschiedenen Sensorkennlinien (Pt100, Pt1000, NI120, NI1000, KTY-Typen u. a.) erfolgen. Die EL3202-0010 kann Sensoren in 4-Leitertechnik betreiben, für den 2- und 3-Leiteranschluss sind externe Brücken zu setzen. Um die bestmögliche Genauigkeit zu erreichen, muss diese Klemme in 4-Leitertechnik betrieben werden. Die EtherCAT-Klemmen zeigen ihre Messfähigkeit durch Leuchtdioden und Status-Bits im EtherCAT-Prozessabbild an.

Diese Klemme ist auch als Variante mit individuellem Kalibrierzertifikat verfügbar. (Siehe ähnliche Produkte)
