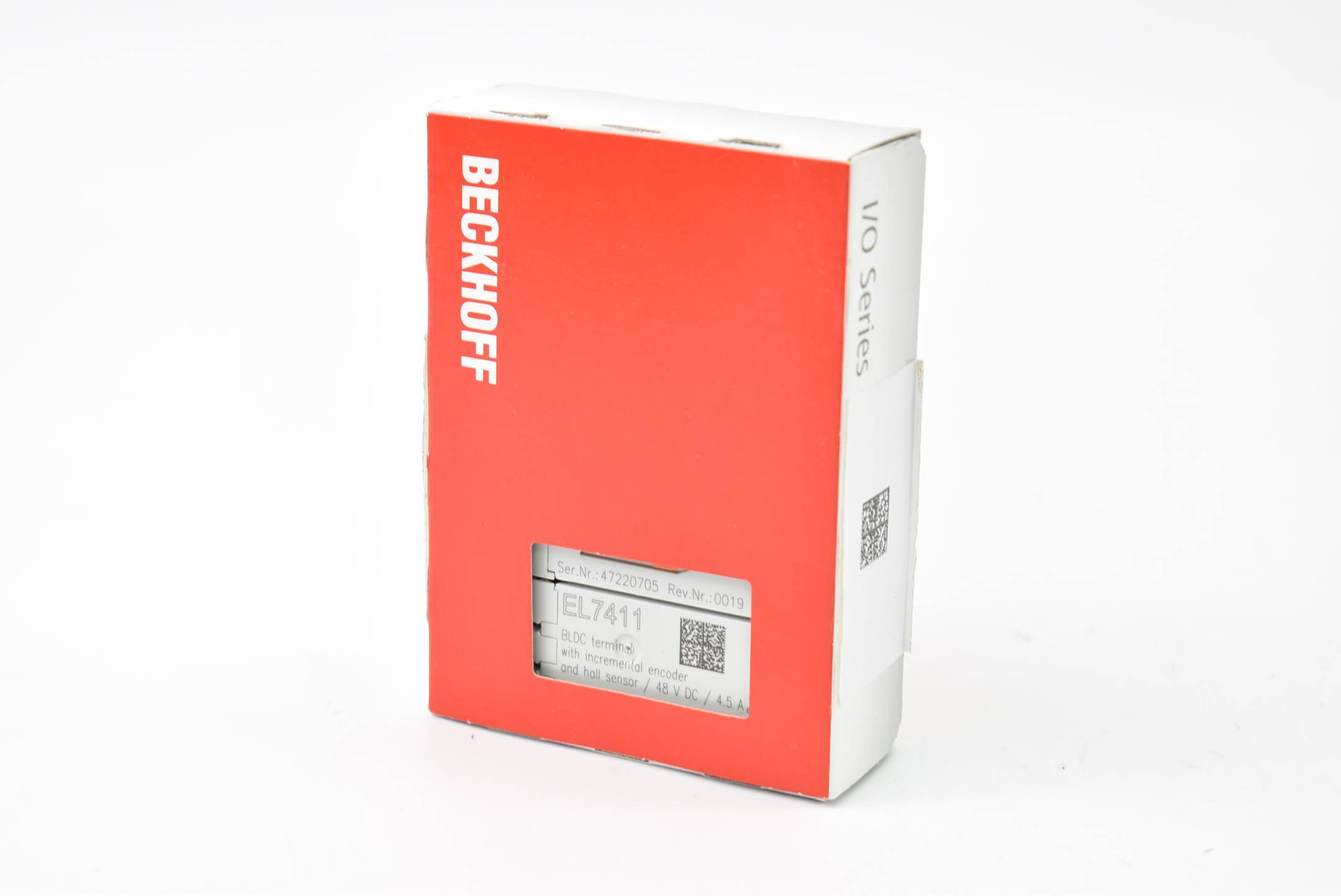

Name: Beckhoff EL7411, EtherCAT-Klemme, 1-Kanal-Motion-Interface, BLDC-Motor, 48V DC, 4,5A, mit Inkremental-Encoder
Brand: Beckhoff
SKU: 920474568
Availability: InStock

Beckhoff EL7411, EtherCAT-Klemme, 1-Kanal-Motion-Interface, BLDC-Motor, 48V DC, 4,5A, mit Inkremental-Encoder-0

Sofort-Lieferung Di., 13. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

216,16 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

EL7411

Beckhoff

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - EL7411
Technik: kompakte Antriebstechnik
Anschlusstechnik: Motordirektanschluss + Feedback
Anzahl Eingänge: 2 x Endlage, 1 x Encoder, 1 x Lüfter-Status, 3 x Hall-Sensor
Lastart: BLDC
Anzahl Kanäle: 1
Anzahl Ausgänge: 1 x BLDC-Motor, 1 x Motorbremse, 1 x Lüfterversorgung, 1 x Lüfteransteuerung, 1 x Sensorversorgung, 1 x Encoderversorgung
Versorgungsspg. Elektronik: 24 V DC (über Powerkontakte)
Versorgungsspg. Leistung: 8…48 V DC (extern)
Ausgangsstrom (eff.): 4,5 A
Spitzenstrom (eff.): max. 9,0 A für 1 s
Leistungssteigerung: ja, durch Lüftermodul ZB8610
Ausgangsstrom mit ZB8610 (eff.) : 7,0 A bis 55 °C, 8,0 A bis 45 °C Betriebstemperatur
Spitzenstrom mit ZB8610 (eff.): max. 16,0 A für 1 s bis 55 °C Betriebstemperatur
Drehfeldfrequenz: 0…599 Hz
PWM-Taktfrequenz: 16 kHz
Stromreglerfrequenz: 32 kHz
Min. Motorinduktivität: 200 µH
Ausgangsspannung Motorbremse: 24 V DC
Ausgangsstrom Motorbremse: max. 0,5 A
Stromaufnahme Powerkontakte: typ. 50 mA + Haltestrom Motorbremse
Stromaufnahme E-Bus: typ. 190 mA
Distributed Clocks: ja
Besondere Eigenschaften: kompakt und systemintegriert
Potenzialtrennung: 500 V (E-Bus/Feldspannung)
Gewicht: ca. 95 g
Betriebstemperatur: 0…55 °C
Lagertemperatur: -25…+85 °C
Relative Feuchte: 95 % ohne Betauung
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
Schutzart/Einbaulage: IP20/siehe Dokumentation
Zulassungen/Kennzeichnungen: CE, UL

Anzahl Ausgänge max.: 1

Nennspannung: 24 V/DC

Nennstrom: 4.5 A

Schnittstellen: EtherCAT

Max. Umgebungstemperatur: 55 °C

Min. Umgebungstemperatur: 0 °C

Gewicht: 95 g

UKCA: Ja

Beschreibung

Die BLDC-Motor-Klemme EL7411 bietet eine hohe Regelungs-Performance in sehr kompakter Bauform für den mittleren Leistungsbereich von BLDC-Motoren. Durch die schnelle Regelungstechnik und den Anschluss eines Inkremental-Encoders können sowohl sehr hohe Geschwindigkeitsprofile als auch dynamische Positionieraufgaben realisiert werden. Zahlreiche Überwachungsfunktionen z. B. für Über- und Unterspannung, Überstrom, Klemmentemperatur oder Motorauslastung über die Berechnung eines I²T-Modells bieten ein Höchstmaß an Betriebssicherheit. Der Ausgangsstrom der Klemme kann in Verbindung mit dem Lüftermodul ZB8610 erhöht werden.
