Name: Beckhoff EP1809-0021, EtherCAT Box, 16-Kanal-Digital-Eingang, 24V DC, 3ms, M8Vorzugstyp
Brand: Beckhoff
SKU: 898295110
Availability: BackOrder

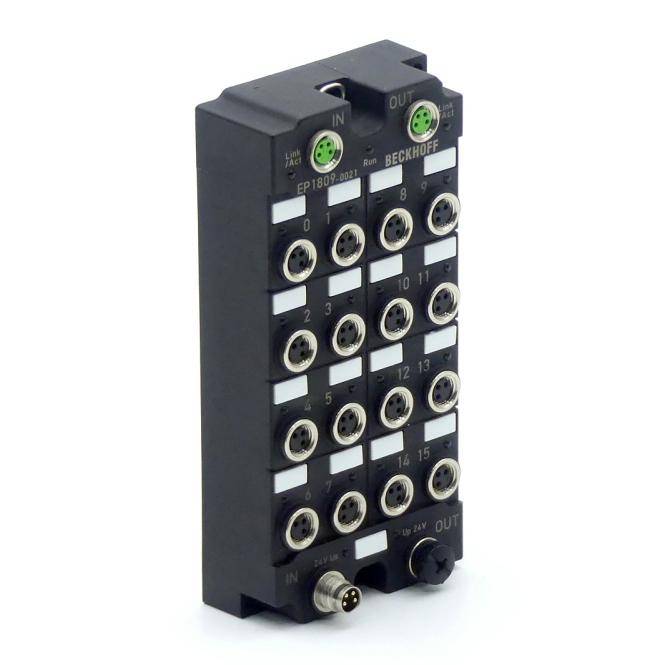

Beckhoff EP1809-0021, EtherCAT Box, 16-Kanal-Digital-Eingang, 24V DC, 3ms, M8Vorzugstyp-0

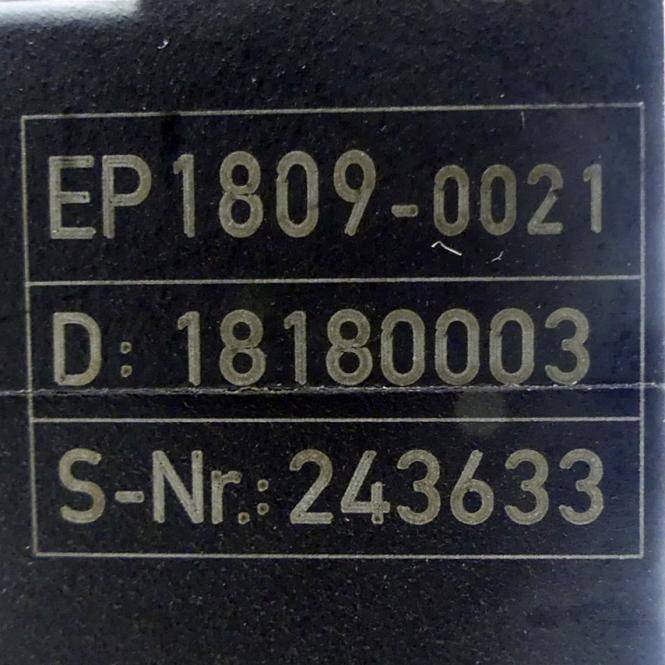

Beckhoff EP1809-0021, EtherCAT Box, 16-Kanal-Digital-Eingang, 24V DC, 3ms, M8Vorzugstyp-1

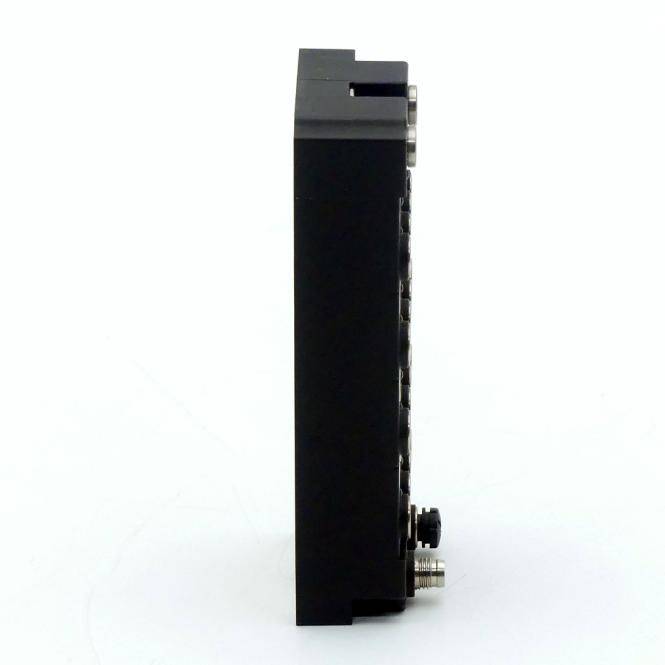

Beckhoff EP1809-0021, EtherCAT Box, 16-Kanal-Digital-Eingang, 24V DC, 3ms, M8Vorzugstyp-2

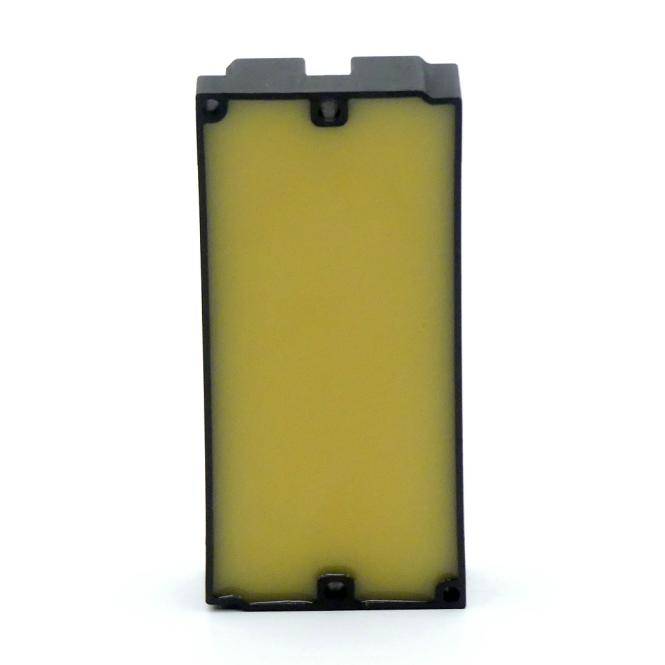

Beckhoff EP1809-0021, EtherCAT Box, 16-Kanal-Digital-Eingang, 24V DC, 3ms, M8Vorzugstyp-3

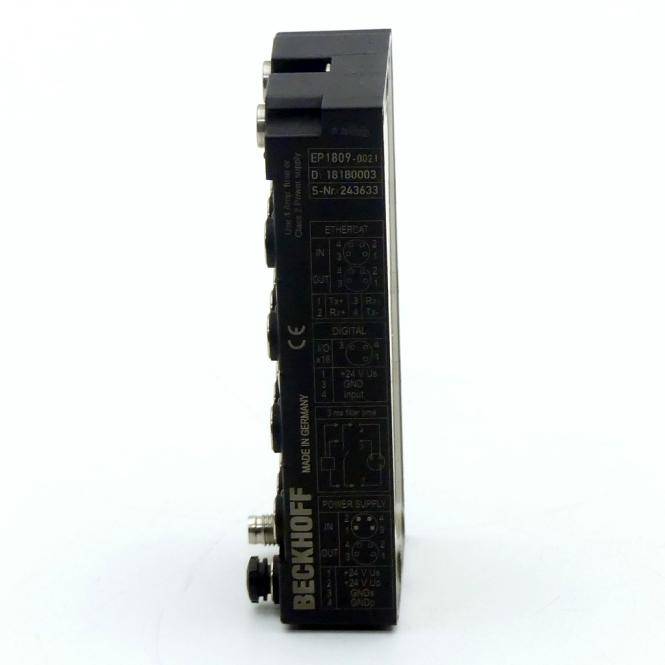

Beckhoff EP1809-0021, EtherCAT Box, 16-Kanal-Digital-Eingang, 24V DC, 3ms, M8Vorzugstyp-4

1/5

Lieferung Di., 27. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch AutomationXpress

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (223,32 € / Stück)

223,32 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - EP1809-0021
Protokoll: EtherCAT
Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
Spezifikation: EN 61131-2, Typ 1/3
Anzahl Eingänge: 16
Anschluss Eingänge: M8-Buchse, 3-polig, A-kodiert
Nennspannung Eingänge: 24 V DC (-15 %/+20 %)
Eingangsfilter: 3,0 ms
Signalspannung „0“: -3…+5 V (EN 61131-2, Typ 3)
Signalspannung „1“: 11…30 V (EN 61131-2, Typ 3)
Eingangsstrom: 3 mA typ. (EN 61131-2, Typ 3)
Distributed Clocks: –
Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
Sensorversorgung: aus Steuerspannung, max. 0,5 A, gesamt kurzschlussfest
Stromaufnahme aus US: 130 mA typ.
Potenzialtrennung: 500 V
Gewicht: ca. 250 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
Zulassungen/Kennzeichnungen: CE, UL

Produkt-Art: SPS-E/A-Modul

Betriebsspannung: 24 V/DC

Schnittstellen: EtherCAT. M8

Typ: EP1809-0021

Herst.-Teilenr.: EP1809-0021

Anzahl digitale Eingänge max.: 16

Ausführung: EP1809-0021

UKCA: Ja

Beschreibung

Die EtherCAT Box EP1809-0021 mit digitalen Eingängen erfasst binäre Steuersignale aus der Prozessebene und überträgt sie galvanisch getrennt zur Steuerung. Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt über schraubbare M8-Steckverbinder.

Die Sensoren werden aus der Steuerspannung US versorgt. Die Lastspannung UP wird im Eingangsmodul nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden und wird zum nächsten Teilnehmer durchgeleitet.

Die Versorgung der angeschlossenen Sensoren erfolgt über einen internen, kurzschlussfesten Treiberbaustein mit insgesamt 0,5 A für alle Sensoren.

Durch den Eingangsfilter von 3,0 ms, eignet sich die EP1809-0021 vorzugsweise für elektronische und mechanische Eingänge, die dadurch eine zusätzliche Entprellung des Signals erfahren.
