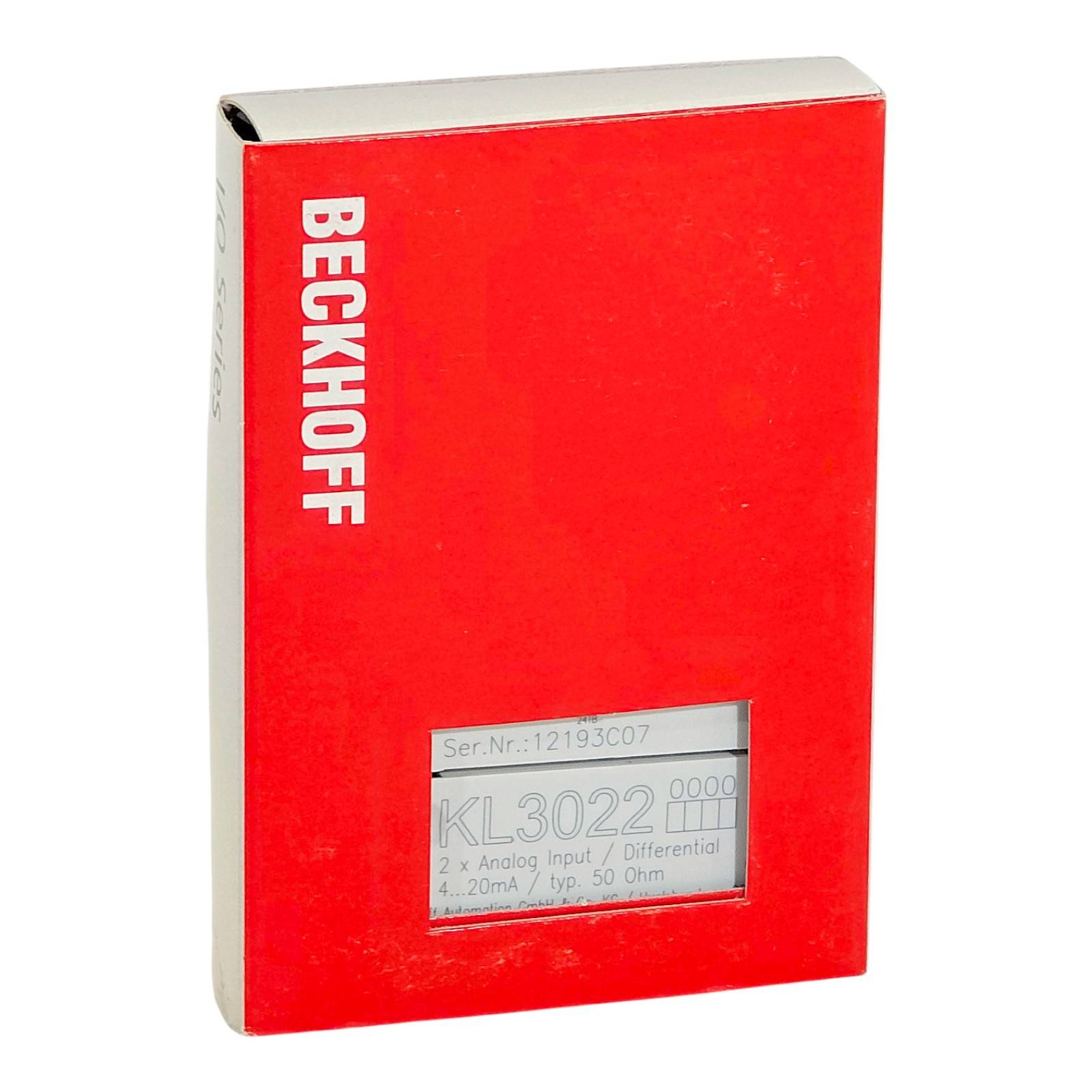

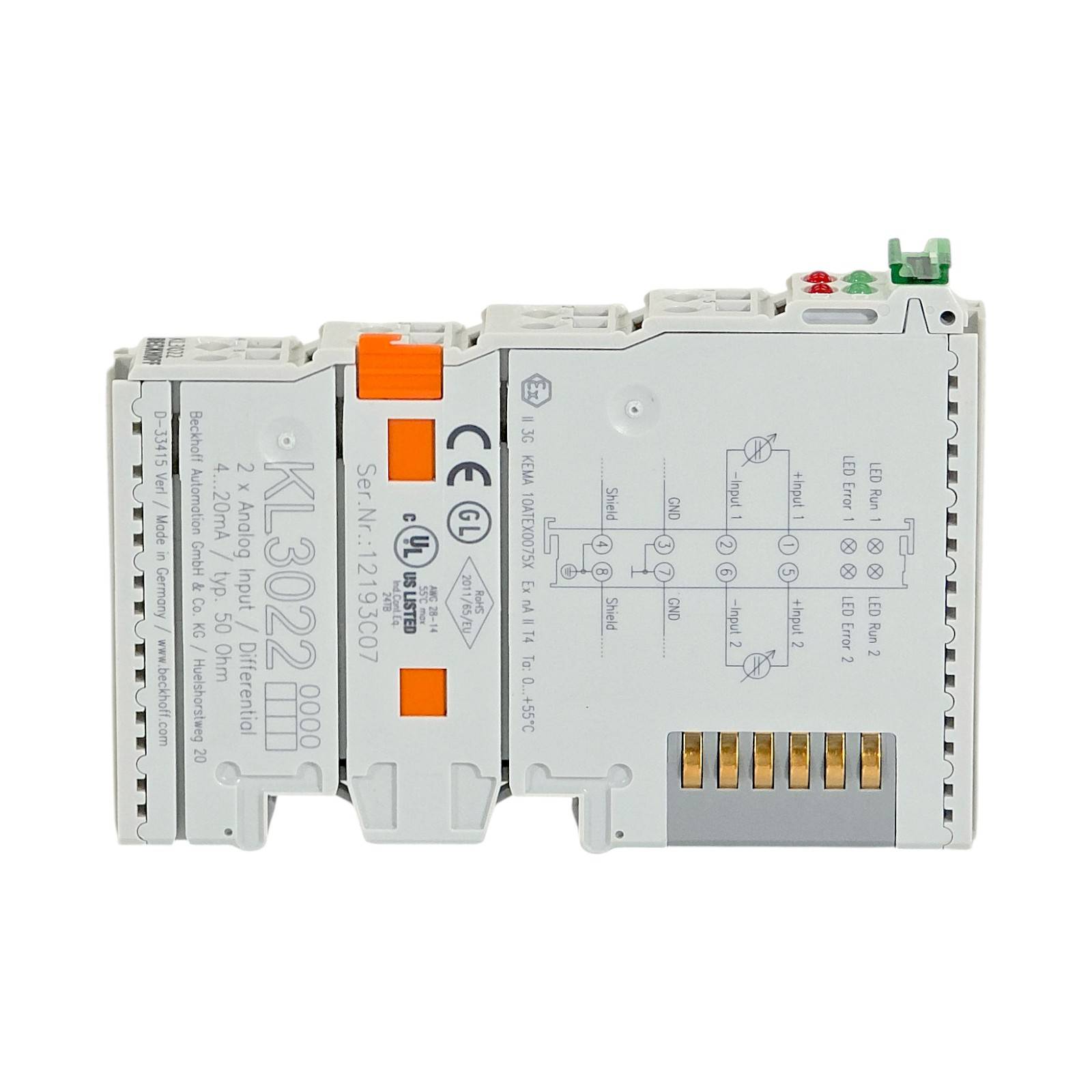

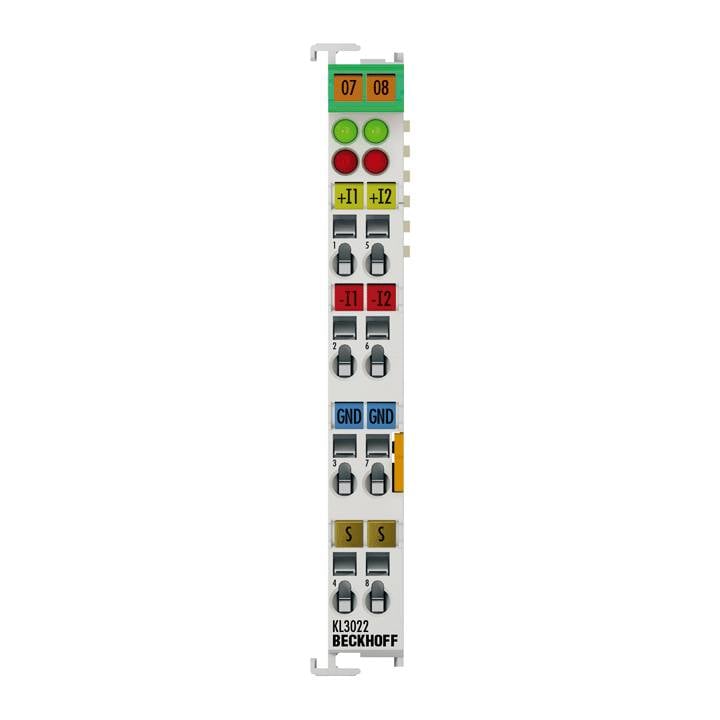

Beckhoff KL3022, Busklemme, 2-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, differentiell
Hst.-Teile-Nr.:
Bestell-Nr.:
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
208,06 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - KL3022
- Anzahl Eingänge: 2
- Spannungsversorgung: über den K-Bus
- Signalstrom: 4…20 mA
- Technik: Differenzeingang
- Innenwiderstand: 80 Ω + Diodenspannung 0,7 V
- Gleichtaktspannung UCM: max. 35 V
- Wandlungszeit: ~ 2 ms
- Auflösung: 12 Bit
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Überspannungsfestigkeit: 35 V DC
- Potenzialtrennung: 500 V (K-Bus/Signalspannung)
- Stromaufnahme Powerkontakte: – (keine Powerkontakte)
- Stromaufnahme K-Bus: typ. 60 mA
- Breite im Prozessabbild: Input: 2 x 16-Bit-Daten (2 x 8-Bit-Control/Status optional)
- Gewicht: ca. 70 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV
- Steckbare Verdrahtungsebene: bei allen KSxxxx-Klemmen
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Produkt-Art
Busklemme
- Typ
KL3022
- Anzahl analoge Eingänge max.
2
- Anzahl Eingänge max.
2
- Herst.-Teilenr.
KL3022
- Ausführung
KL3022
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme KL3022 verarbeitet Signale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der Busklemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Leitungsbruch und Überlastung werden erkannt und der Klemmenstatus über den K-Bus zur Steuerung weitergeleitet. Die Run-LEDs zeigen den Datenaustausch mit dem Buskoppler, die Error-LEDs Überlastung und Drahtbruch an.
