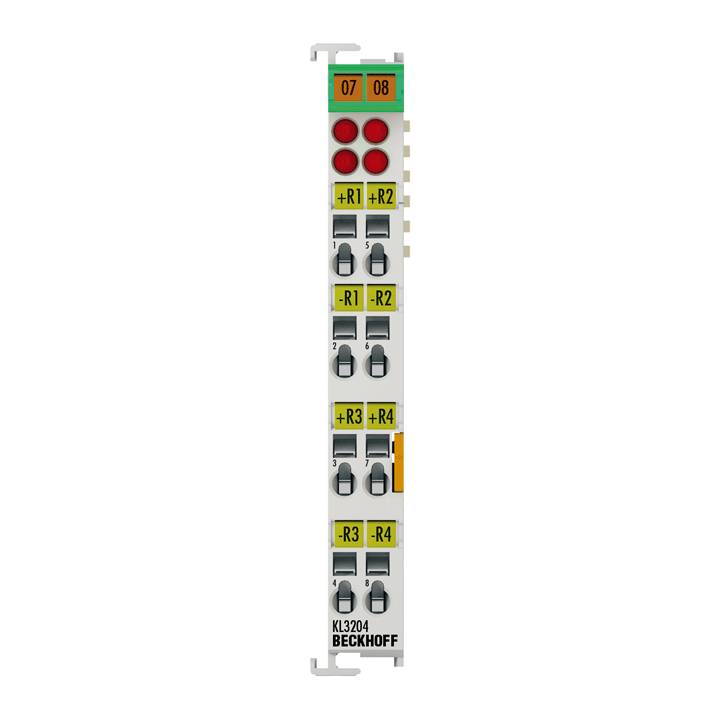

Beckhoff KL3204, Busklemme, 4-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit
Hst.-Teile-Nr.:
Bestell-Nr.:
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
239,05 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - KL3204
- Anzahl Eingänge: 4
- Spannungsversorgung: über den K-Bus
- Technik: 2-Leiter
- Sensorarten: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Widerstandsmessung (z. B. Poti-Anschluss, 10 Ω…1,2/5 kΩ)
- Messbereich: -200…+850 °C (Pt-Sensoren); -60…+250 °C (Ni-Sensoren)
- Anschlusstechnik: 2-Leiter
- Wandlungszeit: ~ 250 ms
- Messstrom: typ. 0,5 mA
- Auflösung: 0,1 °C pro Digit
- Messfehler/Unsicherheit: < ±1 °C
- Potenzialtrennung: 500 V (K-Bus/Signalspannung)
- Stromaufnahme Powerkontakte: – (keine Powerkontakte)
- Stromaufnahme K-Bus: typ. 60 mA
- Breite im Prozessabbild: Input: 4 x 16-Bit-Daten (4 x 8-Bit-Control/Status optional)
- Konfiguration: keine Adresseinstellung, Konfiguration über den Buskoppler oder die Steuerung
- Besondere Eigenschaften: Drahtbrucherkennung
- Gewicht: ca. 70 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV
- Steckbare Verdrahtungsebene: bei allen KSxxxx-Klemmen
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Produkt-Art
Analog-Eingang
- Typ
KL3204
- Anzahl analoge Eingänge max.
4
- Anzahl Eingänge max.
4
- Anzahl Eingänge
4 x
- Höhe
100 mm
- Länge
68 mm
- Breite
12 mm
- Abm.
(L x B x H) 68 x 12 x 100 mm
- Herst.-Teilenr.
KL3204
- Ausführung
KL3204
- Schnittstellen
K-Bus
- Messbereich
RTD (Pt100)
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme KL3204 erlaubt den direkten Anschluss von vier Widerstandssensoren. Die Schaltung der Busklemme kann Sensoren in 2-Leitertechnik betreiben. Die Linearisierung über den gesamten Temperaturbereich wird durch einen Mikroprozessor realisiert. Der Temperaturbereich ist frei wählbar. Die Standardeinstellung der Busklemme ist: Auflösung 0,1 °C im Temperaturbereich der Pt100-Sensoren. Die Error-LEDs zeigen Sensorstörungen (z. B. Drahtbruch) an. Die KL3204 vereint vier Kanäle in einem Gehäuse.
Lieferumfang
- Geliefert wird: Beckhoff Analog IN 4 Kanal PT100 KL3204, Verpackungseinheit: 1 Stk., EAN:
