Name: BSEU25-20 Freilauf BSEU25-20
Brand: Tsubaki
SKU: 929565357
Availability: InStock

1/2

Tsubaki

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

8 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MÄDLER

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (283,11 € / Stück)

283,11 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 8 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)BSEU25-20Innendurchmesser [dH7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min-1]Gewicht [Gewicht ]1 [g]

Technische Daten

Artikelnummer (SKU)BSEU25-20Innendurchmesser [dH7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min-1]Gewicht [Gewicht ]1 [g]

Ausführung: BSEU25-20

Herst.-Teilenr.: 5004025200

C: 35 mm

Breite: 12 mm

Innen-Ø: 20 mm

Bohrungs-Durchmesser: 20 mm

Außen-Ø: 83 mm

Drehzahl (max.): 500 U/min

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929565357 BSEU25-20 Freilauf BSEU25-20

Beschreibung

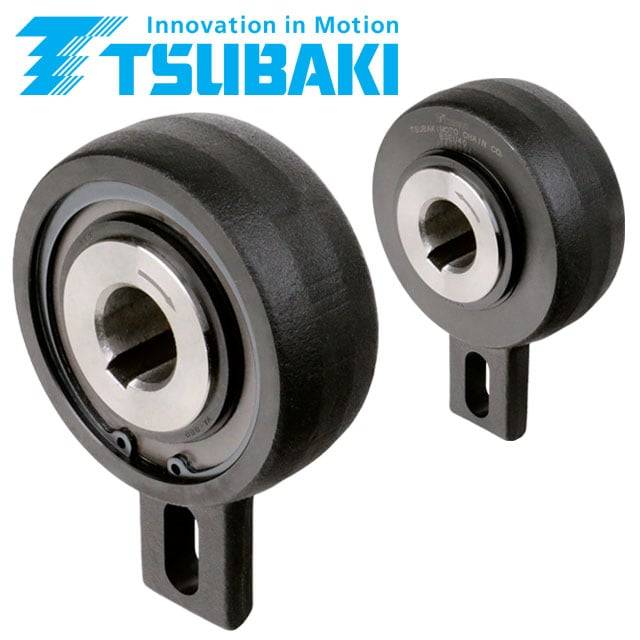

BSEU25-20 Die Anbau-Klemmkörperfreiläufe in Premiumqualität der Baureihe BSEU wurden als klassische Rücklaufsperre für unterschiedlichste Förderbandgrößen, Becherwerke und Schrägförderer entwickelt. Diese Rücklaufsperren nach europäischer Bauart werden in Anwendungen mit niedrigen Drehzahlen eingesetzt.Passfedernut: nach DIN 6885-1.

Einbau: Empfohlene Wellentoleranz h7 oder h8. Die Drehrichtung des Innenrings muss der Drehrichtung der Anwendung entsprechen. Die Drehrichtung ist durch einen Markierungspfeil am Innenring angegeben.

Schmierung: Mit Tieftemperaturfett lebensdauergeschmiert.

Temperaturbereich: -40°C bis + 50°C. Der Temperaturbereich gilt für die angegebene max. Überholdrehzahl. Außerhalb dieses Temperaturbereichs kann die angegebene Drehzahl nicht mehr garantiert werden. Sehr niedrige Drehzahlen erlauben eine höhere Temperatur.

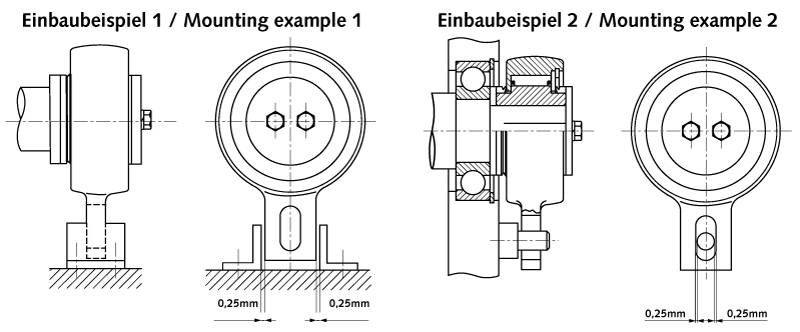

In diesem Fall bitten wir um Rücksprache.Montage: Bei der Montage muss der Freilauf immer mit einer kundenseitigen Passfeder auf der Welle montiert werden. Anschließend befestigen Sie den Freilauf mit einer Endscheibe. Verwenden Sie niemals eine konische / keilförmige Passfeder.Beim Einbau des Freilaufs auf die Welle nur mit einem weichen Gummihammer Druck auf die Oberfläche des Innenrings aufbringen und den Freilauf nicht unnötigen Stößen aussetzen.Die Drehung des Außenrings ist mit Hilfe eines Rahmens oder eines Stifts zu verhindern.Hinweis: Die Belastung des Drehmomentarms muss rechtwinklig zur Wellenrichtung erfolgen. Sonst können sich die Innenteile des Freilaufs verklemmen und eine Beschädigung verursachen.Zwischen dem Drehmomentarm und dem kundenseitigen Rahmen (Anschlag für den Drehmomentarm) oder dem Langloch im Drehmomentarm und dem Stift ist ein Spiel von 0,5 mm einzustellen. Durch einen starr montierten Drehmomentarm könnte der Freilauf beschädigt werden.

Weitere Ausführungen auf Anfrage.

Ausführung

Artikelnummer (SKU)BSEU25-20Innendurchmesser [dH7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min-1]Gewicht [Gewicht ]1 [g]

Lieferumfang

Artikelnummer (SKU)BSEU25-20Innendurchmesser [d^H7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min^-1]Gewicht [Gewicht ]1 [g]

Hinweise

Artikelnummer (SKU)BSEU25-20Innendurchmesser [dH7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min-1]Gewicht [Gewicht ]1 [g]

Systemvoraussetzungen

Artikelnummer (SKU)BSEU25-20Innendurchmesser [d^H7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min^-1]Gewicht [Gewicht ]1 [g]

Beschreibung

Ausführung

Artikelnummer (SKU)BSEU25-20Innendurchmesser [dH7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min-1]Gewicht [Gewicht ]1 [g]

Lieferumfang

Artikelnummer (SKU)BSEU25-20Innendurchmesser [d^H7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min^-1]Gewicht [Gewicht ]1 [g]

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)BSEU25-20Innendurchmesser [d^H7 ]20 [mm]Außendurchmesser [D]83 [mm]Breite der Montagefläche [B]12 [mm]Gesamtbreite [C1 ]35 [mm]Länge der Montagefläche [G ]40 [mm]Achsabstand [H ]90 [mm]Nutbreite [b ]6 [mm]Nuttiefe [t2 ]2,8 [mm]Breite des Langloches [b1 ]15 [mm]Länge des Langloches [l1 ]35 [mm]Länge bis zum Langloch [l2 ]5 [mm]Drehmoment216 [Nm]max. Überholdrehzahl Innenring500 [min^-1]Gewicht [Gewicht ]1 [g]
