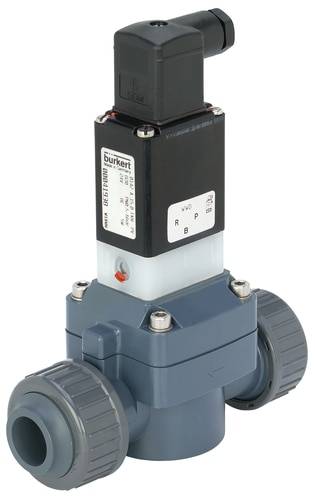

Bürkert Membranventil 50953 142 24 V 20 mm Nennweite (Details) 15 mm Servogesteuert 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
518,00 €
3
2% = 12,62 €
505,38 €
5
3% = 16,83 €
501,17 €
10
4% = 21,04 €
496,96 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (518,00 € / Stück)
518,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Antriebsart: Klappanker
- Hauptventil Funktionsprinzip: Membranventil
- Schaltfunktion: on/off
- Medientrennung: Ja
- Fluidischer Leitungsanschluss Anzahl: 2
- Ventilfunktion Anzahl-Schaltstellungen: 2
- Anströmung: über Sitz
- Nenndruck max. (Flüssigkeit): 6 bar
- Wechselspannung: Ja
- Nennleistung: 5 W
- Spule Art: blockverschraubt
- Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Schaltzeit öffnen: 100 ms - 800 ms
- Schaltzeit schließen: 1 ms - 4 ms
- Ventilaufbau: Ventil komplett
- Spannung Frequenz: 50/60 Hz
- Ventilfunktion Handbetätigung Werkstoff: PA (Polyamid)
- Ventilfunktion Handbetätigung Arretierung: Ja
- Produkt-Art
Membranventil
- Betriebsspannung
24 V
- Betriebsdruck (max.)
6 bar
- Gehäusematerial
PVC
- Anschluss
20 mm
- Betriebs-Medium
Flüssigkeit
- Medien-Temperatur Bereich
0 bis +50 °C
- Herst.-Teilenr.
50953
- Betriebsdruck (min.)
0.5 bar
- Betätigung
Handbetätigung;Tastenknopf
- Dichtungsmaterial
FKM
- Funktion
3/2-Wege
- Gewicht
0.69 kg
- Max. Medien-Temperatur
+50 °C
- Min. Medien-Temperatur
0 °C
- Medium
Aggressive Medien
- Nennweite
15 mm
- Besonderheiten
Flanschbild seitlich Namurflansch
- QNn-Wert
5.4 l/min
- Schaltfrequenz
50/60 Hz
IP65
- Max. Umgebungstemperatur
+40 °C
- Wirkungsweise
Servogesteuert
- kv-Wert
5
Dokumente & Downloads
Datenblatt
Datenblatt 2351282 Bürkert Membranventil 50953 142 24 V 20 mm Nennweite (Details) 15 mm Servogesteuert 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2351282 Bürkert Membranventil 50953 142 24 V 20 mm Nennweite (Details) 15 mm Servogesteuert 1 St.
Beschreibung
Das Ventil 0142 ist ein servogesteuertes Membranventil.
Zum Öffnen und Schließen des Ventils ist ein Mindestdifferenzdruck von 0,5 bar erforderlich. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe und Wirkungsweisen zur Verfügung. Das 3/2-Wege Pilotventil kann durch Drehen auf dem Hauptsitz einfach in seiner Wirkungsweise von NC auf NO umgebaut werden. Eine Stellungsrückmeldung des Pilotventils kann über ein Schalt- oder NAMUR Signal erfolgen. Die Magnetspulen werden mit einem chemisch hoch beständigem Epoxid umpresst.
Für die Inbetriebnahme und Prüfung ist das 0142 mit einer Handbetätigung
ausgestattet.
Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter „Kick and Drop“ (KD) Elektronik in Doppelspulentechnologie erhältlich. In Verbindung mit einer Gerätesteckdose nach DIN EN 175301 - 803 Form A erfüllen die Ventile die Schutzart IP65 und NEMA 4X.
Zum Öffnen und Schließen des Ventils ist ein Mindestdifferenzdruck von 0,5 bar erforderlich. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe und Wirkungsweisen zur Verfügung. Das 3/2-Wege Pilotventil kann durch Drehen auf dem Hauptsitz einfach in seiner Wirkungsweise von NC auf NO umgebaut werden. Eine Stellungsrückmeldung des Pilotventils kann über ein Schalt- oder NAMUR Signal erfolgen. Die Magnetspulen werden mit einem chemisch hoch beständigem Epoxid umpresst.
Für die Inbetriebnahme und Prüfung ist das 0142 mit einer Handbetätigung
ausgestattet.
Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter „Kick and Drop“ (KD) Elektronik in Doppelspulentechnologie erhältlich. In Verbindung mit einer Gerätesteckdose nach DIN EN 175301 - 803 Form A erfüllen die Ventile die Schutzart IP65 und NEMA 4X.
Lieferumfang
- Inkl. Gerätesteckdose
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
