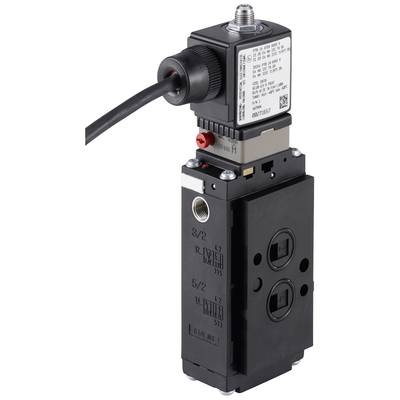

Bürkert Pneumatikventil 6519 350474 2 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
210,00 €
3
2% = 5,12 €
204,88 €
5
3% = 6,82 €
203,18 €
10
4% = 8,53 €
201,47 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (210,00 € / Stück)
210,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Antrieb - Handbetätigung Werkstoff: PA (Polyamid)
- Bestückung (Ventilinsel) - Anreihmaß 1: 33 mm
- Dichtungsmaterial - Hauptventil Dichtung Werkstoff: PUR (Polyurethane)
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 50 °C
- Druck & Temperatur - Temperatur Umgebung min: -25 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 2 bar
- Druck & Temperatur - Nenndruck max: 10 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Leitung Kabel
- Elektrischer Anschluss - Elektrischer Anschluss Position: Versorgungsseite
- Elektrischer Anschluss - Elektrischer Anschluss Leitung Länge: 3.000 mm
- Geräteeigenschaften - Produktuntergruppe: Pneumatikventile
- Geräteeigenschaften - Rückstellart: Luftfeder + mechanische Feder
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: elektrisch
- Geräteeigenschaften - Schaltzeit öffnen max.: 20 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 40 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 900 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 6 mm
- Prozess- / Leitungsanschluss - Versorgungsanschluss Durchmesser (Zoll): 1/4 Zoll
- Prozess- / Leitungsanschluss - Versorgungsanschluss Typ: Innengewinde
- Prozess- / Leitungsanschluss - Versorgungsanschluss Gewindeart: G
- Prozess- / Leitungsanschluss - Flanschbild: FM02
- Prozess- / Leitungsanschluss - Arbeitsanschluss Typ: Flansch
- Prozess- / Leitungsanschluss - Arbeitsanschluss Position: gegenüber der Versorgerseite
- Prozess- / Leitungsanschluss - Arbeitsanschluss Werkstoff: PA (Polyamid)
- Prozess- / Leitungsanschluss - Arbeitsanschluss Flanschbild: NAMUR
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Ja
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 3 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 3 W
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 5
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: W - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss 2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 geschW - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss 2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 gesch
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Drehhebel und Tastenknopf kombiniert
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Wirkungsweise - Handbetätigung Schraubenschlitz: Ja
- Zulassungstyp: IECEx, ATEXIECEx, ATEX
- Zulassungsart: II Ex mb IIIC T*** °C Db, mb IIC T5 Gb; mb IIIC T95 °C Db; Einzelmontage, II 2 G mb IIC T5 Gb; II 2 D mb IIIC T95 °C Db; Einzelmontage, mb IIC T4 Gb; mb IIIC T130 °C Db; Einzelmontage
- Spannung Frequenz: 50/60 Hz
- Betriebs-Medium
Druckluft
- Produkt-Art
Pneumatikventil
- Ausführung
6519
- Betriebstemperatur
-10 bis 50 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
50 °C
- Herst.-Teilenr.
350474
- Material (Details)
PA (Polyamid). PUR (Polyurethane). FKM (Fluorkautschuk)
- Anschluss
Innengewinde G 1/4”. Innengewinde NPT 1/4”. NAMUR-Flansch
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
2 bar
- Betriebsdruck-Bereich
2 bis 10 bar
- Betriebsmedium
Druckluft
- Breite
32 mm
IP65
- Gehäusematerial
PA
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
-10 °C
- Gewicht
0.9500 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3047529 Bürkert Pneumatikventil 6519 350474 2 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047529 Bürkert Pneumatikventil 6519 350474 2 bis 10 bar 1 St.
Beschreibung
Typ 6518 ist ein vorgesteuertes 3/2-Wege-Ventil und Typ 6519 ist ein 3/2-, 5/2- oder 5/3-Wege-Ventil. Sie bilden zusammen eine Baureihe. Die Ventile sind einzeln oder auf Blöcken einsetzbar. Sie arbeiten ohne ständigen Luftverbrauch und dienen zur Ansteuerung von doppelt- oder einfachwirkenden Antrieben. Die Verwendung hochwertiger Werkstoffe ermöglicht den Einsatz der Ventile auch unter Freiluft- und Chemieatmosphäre. Die Baureihe beinhaltet Geräte mit Ex-Zulassung und NAMUR-Flanschbild. Mit den Ventil Wirkungsweisen C, D und H monostabil kann gemäß IEC 61508 der Sicherheitslevel SIL2, abhängig von der Architektur der Sicherheitseinrichtung, erreicht werden.
