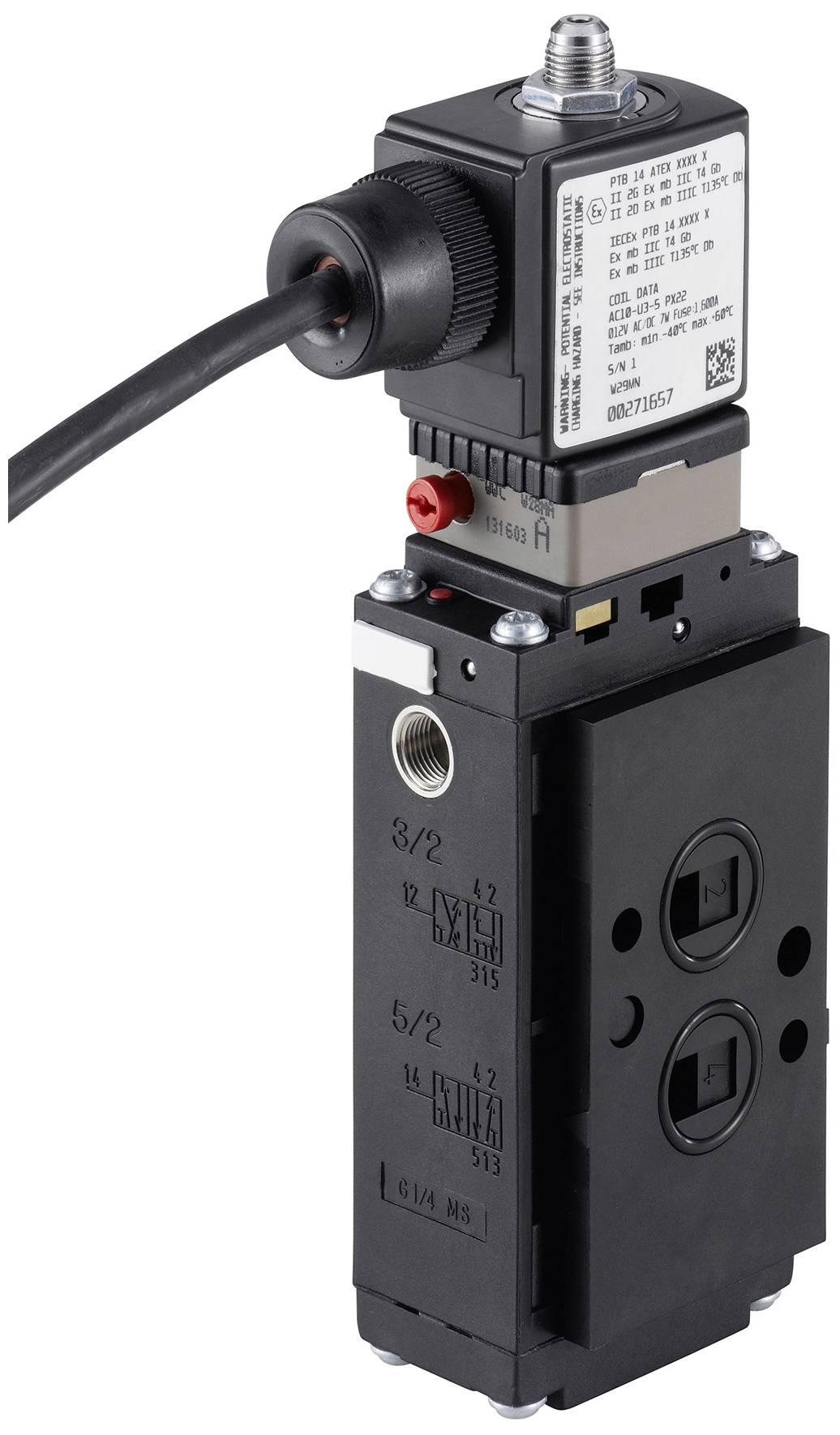

Bürkert Pneumatikventil 6519 350475 2 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
228,00 €
3
2% = 5,55 €
222,45 €
5
3% = 7,41 €
220,59 €
10
4% = 9,26 €
218,74 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (228,00 € / Stück)
228,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Antrieb - Handbetätigung Werkstoff: PA (Polyamid)
- Bestückung (Ventilinsel) - Anreihmaß 1: 33 mm
- Dichtungsmaterial - Hauptventil Dichtung Werkstoff: PUR (Polyurethane)
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 50 °C
- Druck & Temperatur - Temperatur Umgebung min: -25 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 2 bar
- Druck & Temperatur - Nenndruck max: 10 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Leitung Kabel
- Elektrischer Anschluss - Elektrischer Anschluss Position: Versorgungsseite
- Elektrischer Anschluss - Elektrischer Anschluss Leitung Länge: 5.000 mm
- Geräteeigenschaften - Produktuntergruppe: Pneumatikventile
- Geräteeigenschaften - Rückstellart: Luftfeder + mechanische Feder
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: elektrisch
- Geräteeigenschaften - Schaltzeit öffnen max.: 20 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 40 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 900 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 6 mm
- Prozess- / Leitungsanschluss - Versorgungsanschluss Durchmesser (Zoll): 1/4 Zoll
- Prozess- / Leitungsanschluss - Versorgungsanschluss Typ: Innengewinde
- Prozess- / Leitungsanschluss - Versorgungsanschluss Gewindeart: G
- Prozess- / Leitungsanschluss - Flanschbild: FM02
- Prozess- / Leitungsanschluss - Arbeitsanschluss Typ: Flansch
- Prozess- / Leitungsanschluss - Arbeitsanschluss Position: gegenüber der Versorgerseite
- Prozess- / Leitungsanschluss - Arbeitsanschluss Werkstoff: PA (Polyamid)
- Prozess- / Leitungsanschluss - Arbeitsanschluss Flanschbild: NAMUR
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Ja
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 3 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 3 W
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 5
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: W - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss 2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 geschW - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss 2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 gesch
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Drehhebel und Tastenknopf kombiniert
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Wirkungsweise - Handbetätigung Schraubenschlitz: Ja
- Zulassungstyp: IECEx, ATEXIECEx, ATEX
- Zulassungsart: mb IIC T5 Gb; mb IIIC T95 °C Db; Einzelmontage, II 2 G mb IIC T5 Gb; II 2 D mb IIIC T95 °C Db; Einzelmontage
- Spannung Frequenz: 50/60 Hz
- Betriebs-Medium
Druckluft
- Produkt-Art
Pneumatikventil
- Anzeigebereich (max.)
10 bar
- Ausführung
3/2-. 5/2- oder 5/3-Wege-Ventil
- Betriebstemperatur
-10 bis 50 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
50 °C
- Herst.-Teilenr.
350475
- Material (Details)
PA (Polyamid). PUR (Polyurethane). FKM (Fluorkautschuk)
- Anschluss
G 1/4”. NPT 1/4”. NAMUR-Flansch
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
2 bar
- Betriebsdruck-Bereich
2 bis 10 bar
- Betriebsmedium
Druckluft
IP65
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
-10 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3047563 Bürkert Pneumatikventil 6519 350475 2 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047563 Bürkert Pneumatikventil 6519 350475 2 bis 10 bar 1 St.
Beschreibung
Typ 6518 ist ein vorgesteuertes 3/2-Wege-Ventil und Typ 6519 ist ein 3/2-, 5/2- oder 5/3-Wege-Ventil. Sie bilden zusammen eine Baureihe. Die Ventile sind einzeln oder auf Blöcken einsetzbar. Sie arbeiten ohne ständigen Luftverbrauch und dienen zur Ansteuerung von doppelt- oder einfachwirkenden Antrieben. Die Verwendung hochwertiger Werkstoffe ermöglicht den Einsatz der Ventile auch unter Freiluft- und Chemieatmosphäre. Die Baureihe beinhaltet Geräte mit Ex-Zulassung und NAMUR-Flanschbild. Mit den Ventil Wirkungsweisen C, D und H monostabil kann gemäß IEC 61508 der Sicherheitslevel SIL2, abhängig von der Architektur der Sicherheitseinrichtung, erreicht werden.
