Name: Bürkert Proportional-Druckregelventil 278375 3285 1 St.
Brand: Bürkert
SKU: 3047226
Availability: InStock

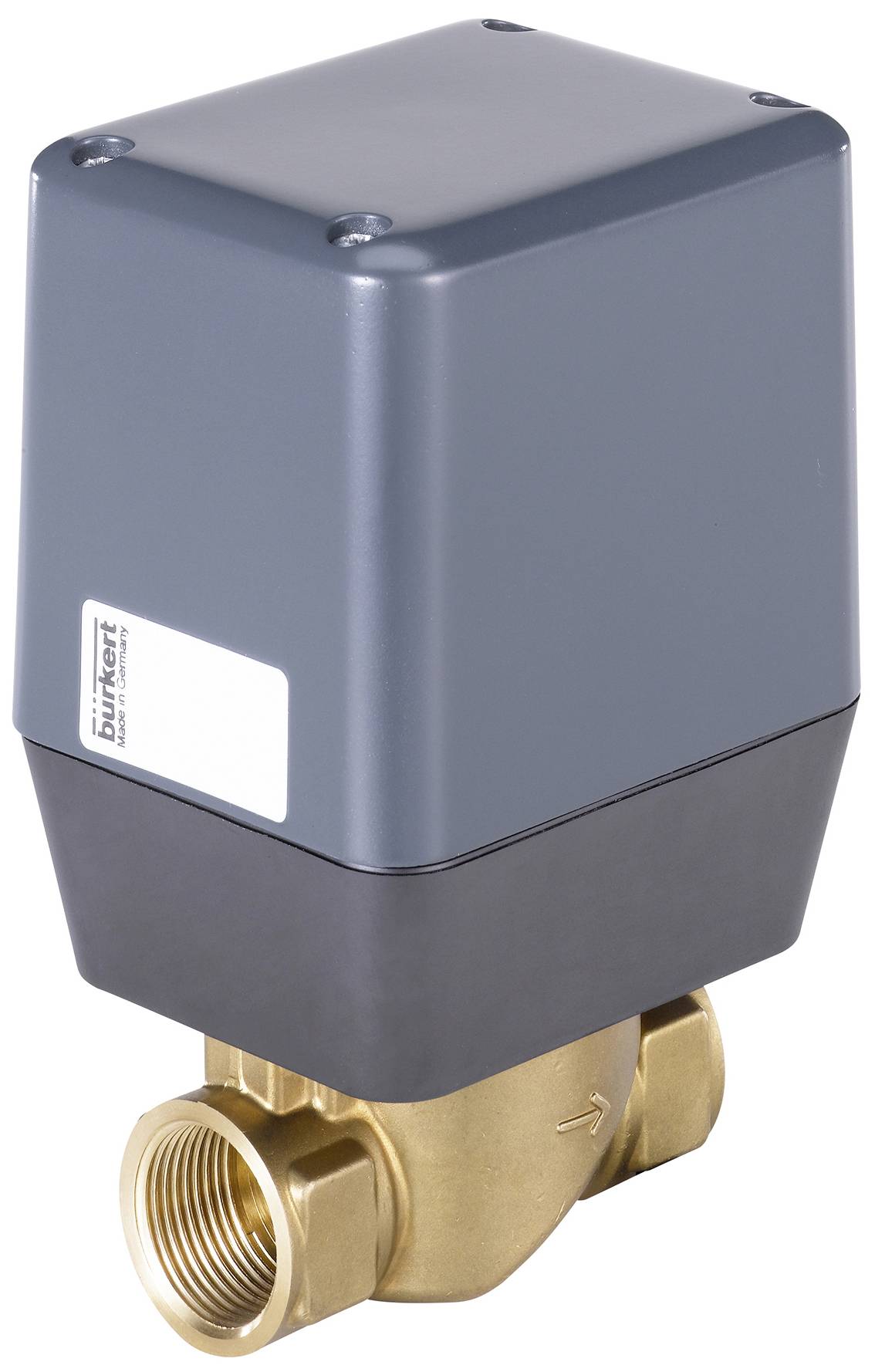

Ein elektrisches Ventil mit Messinggehäuse und einem grauen, rechteckigen Antrieb auf der Oberseite, geeignet für Steuerung von Flüssigkeiten.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (701,00 € / Stück)

701,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 79,90 €

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Elektromot. 2-Wege Geradsitz-Prop.Ventil

Antrieb nicht mediumsberührend
Hervorragender Stellbereich und schnelle Reaktionszeit
Geringe elektrische Leistungsaufnahme
Anschlussnennweite DN 15...25
Varianten: Standard, Stellungsregler, Prozessregler

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Antrieb - Antrieb Werkstoff: PC (Polycarbonat)
Antrieb - Antrieb Werkstoff 2: PPS (Polyphenylensulfid)
Dichtungsmaterial - Sitzdichtung Werkstoff: Oxidkeramik / FKM
Druck & Temperatur - Temperatur Medium min: 0 °C
Druck & Temperatur - Temperatur Medium max: 70 °C
Druck & Temperatur - Temperatur Umgebung min: -10 °C
Druck & Temperatur - Temperatur Umgebung max: 60 °C
Druck & Temperatur - Nenndruck min: 0 bar
Druck & Temperatur - Nenndruck max: 6 bar
Ein-/Ausgänge - Ausgang 1 Typ analog Strom: 4-20 mA
Ein-/Ausgänge - Ein- / Ausgänge: 1 Analoger Eingang + 1 Analoger Ausgang
Ein-/Ausgänge - Eingang 1 Typ analog Strom: 4-20 mA
Elektrischer Anschluss - Elektrischer Anschluss 1 Art: Stecker - M12
Elektrischer Anschluss - Elektrischer Anschluss 1 Anzahl Kontakte: 8 ST
Elektrischer Anschluss - Elektrischer Anschluss 1 Typ: male
Funktionen - Funktion: Regelventil
Funktionen - Notrückstellung: Nein
Funktionen - Elektrische Funktion: Stellung regeln
Geräteeigenschaften - Produktuntergruppe: Kompaktventile
Geräteeigenschaften - Hauptventil Funktionsprinzip: Scheibenventil
Geräteeigenschaften - Anströmung: über Sitz
Geräteeigenschaften - Vakuumausführung: Nein
Geräteeigenschaften - Sauerstoffausführung: Nein
Nennweite (Kv Wert) - Kv Wert (Wasser): 9,6 m3/h
Nennweite (Kv Wert) - Sitznennweite: 25 mm (1")
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss Werkstoff: Messing
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Nennweite: 1"
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Norm: G
Software / Kommunikation - Kommunikationsschnittstelle Hardware 1: M12 8-polig
Software / Kommunikation - Kommunikationsprotokoll zu Hardware 1 büS: Ja
Spannung - Spannung min / Nennspannung: 24 V
Spannung - Spannung max / Nennspannung: 24 V
Spannung - Wechselspannung: Nein
Spannung - Gleichspannung: Ja
Spannung - Spannungstoleranz positiv: 10 %
Spannung - Spannungstoleranz negativ: 10 %
Spule (Kern) - Elektrische Leistungsaufnahme min.: 1 W
Spule (Kern) - Elektrische Leistungsaufnahme max.: 12 W
Spule (Kern) - Thermische Isolationsklasse des Antriebs: A
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2

Produkt-Art: Proportional-Druckregelventil

Betriebsdruck (max.): 6 bar

Herst.-Teilenr.: 278375

Betriebsdruck (min.): 0 bar

Medien-Temperatur Bereich: 0 bis 70 °C

Max. Medien-Temperatur: 70 °C

Min. Medien-Temperatur: 0 °C

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3047226 Bürkert Proportional-Druckregelventil 278375 3285 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3047226 Bürkert Proportional-Druckregelventil 278375 3285 1 St.

Beschreibung

Das direktwirkende Motorventil vom Typ 3285 eignet sich zum Dosieren von Flüssigkeiten und Gasen in geschlossenen oder offenen Regelkreisen. Das Ventil wird durch einen Schrittmotor angetrieben. Die integrierte Elektronik erleichtert die Prozessintegration erheblich, zusätzliche Ansteuerungsmodule werden nicht benötigt. Zum Halten einer bestimmten Ventilöffnung benötigt der Motor keine Energie. Diese Eigenschaft kann den Energiebedarf einer Anlage drastisch reduzieren und diese dadurch effizienter machen.
Typ 3285 ist als Standard ON/OFF oder Proportionalventil, als Variante mit integriertem Stellungsregler, sowie als Variante mit integriertem Prozessregler erhältlich.
