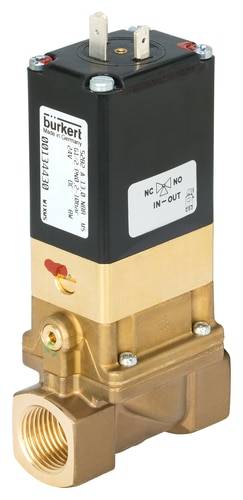

Bürkert Servogesteuertes Ventil 134491 5282 24 V/AC G 3/4 Muffe Nennweite (Details) 20 mm Servogesteuert 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
328,00 €
3
2% = 7,99 €
320,01 €
5
3% = 10,66 €
317,34 €
10
4% = 13,32 €
314,68 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (328,00 € / Stück)
328,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Magnetventil, vorgesteuert mit mediengetrenntem Pilotventil
- Einzigartige Medientrennungstechnologie
- Auch für leicht verschmutzte und aggressive Medien
- Einstellbare Öffnungs- und Schliesszeiten
- Wirkungsweisen umrüstbar (stromlos geöffnet oder stromlos geschlossen)
- Servicefreundliche Handbetätigung
Technische Daten
- Muffenanschluss G 3/4"
- Nennweite 20,0 mm
- Kv-Wert 6,5 m³/h
- Druckbereich 0,2 - 10 bar
- Spannung 024 V/50 - 60 Hz
- Mediumstemperatur 0 bis +90 °C
- Umgebungstemperatur max. +55 °C
- Öffnungszeit 0,1 - 0,8 s
- Schließzeit 1,0 - 4,0 s
- Elektrische Leistungsaufnahme 24 VA (Anzug) 14/8 VA/W (Betrieb)
- Produkt-Art
Servogesteuertes Ventil
- Betriebsspannung
24 V/AC
- Betriebsdruck (max.)
10 bar
- Gehäusematerial
Messing
- Anschluss
G 3/4 Muffe
- Betriebs-Medium
flüssigen und gasförmigen Medien
- Betriebstemperatur
0 bis +90 °C
- Medien-Temperatur Bereich
0 bis +90 °C
- Herst.-Teilenr.
134491
- Ausführung
5282
- Betriebsdruck (min.)
0.2 bar
- Max. Betriebstemperatur
+90 °C
- Min. Betriebstemperatur
0 °C
- Betätigung
Magnetventil
- Dichtungsmaterial
FKM
- Max. Durchfluss
6.5 m³/h
- Funktion
2/2-Wege
- Gewicht
1.400 kg
- Max. Medien-Temperatur
+90 °C
- Min. Medien-Temperatur
0 °C
- Medium
Leicht verschmutzte Medien
- Nennweite
20 mm
- Besonderheiten
Muffe
- Länge
100 mm
- QNn-Wert
5400 l/min
IP65
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Servogesteuert
- kv-Wert
83.33 l/min
- Tiefe
60 mm
Dokumente & Downloads
Datenblatt
Datenblatt 624541 Bürkert Servogesteuertes Ventil 134491 5282 24 V/AC G 3/4 Muffe Nennweite (Details) 20 mm Servogesteuert 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 624541 Bürkert Servogesteuertes Ventil 134491 5282 24 V/AC G 3/4 Muffe Nennweite (Details) 20 mm Servogesteuert 1 St.
Beschreibung
Einzigartiges vorgesteuertes Durchgangs-Magnetventil mit Servomembran, mediengetrennt, für universellen Einsatz bei flüssigen und gasförmigen Medien entsprechend der Werkstoffbeständigkeit. Diese Ventilkonstruktion reagiert wesentlich unempfindlicher auf Verunreinigungen als Hubankerventile und bieten daher viele Vorteile in der Prozessumgebung. Die 3-Wege-Klappankervorsteuerung besitzt serienmäßig eine Handbetätigung. Die Schließ- und Öffnungszeiten sind stufenlos verstellbar.
Ausführung
- 2/2-Wege-Magnetventil
- Stromlos geschlossen oder durch Drehen der Vorsteuerung um 180 ° Änderung in stromlos geöffnet
- Gehäusewerkstoff Messing nach DIN EN 50930-6
- Dichtwerkstoff FKM
- Spulenwerkstoff Epoxid
- Thermische Isolationsklasse Spule H
- Spannungstoleranz ±10 %
- Nennbetriebsart: Dauerbetrieb 100 % Einschaltdauer
- Schutzart IP 65 mit Gerätesteckdose
- Elektrischer Anschluss Steckerfahnen nach DIN EN 175301-803 Form A (bisher DIN 43650)
- Einbaulage beliebig, vorzugsweise nach oben
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Lieferumfang ohne Gerätesteckdose (siehe Zubehör).
