Chauvin Arnoux 01NC5003 Didaktik-Koffer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details

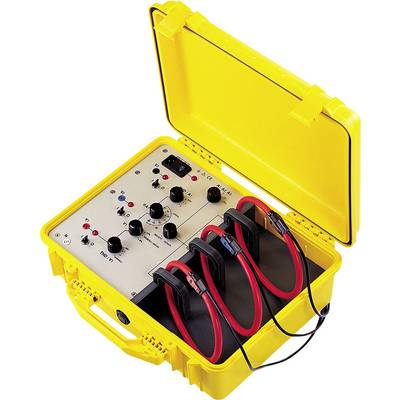

Didaktik-Koffer "Leistung"
- Ideales Hilfsmittel zur Simulation eines Netzes und einer dreiphasigen Last
- Simulation von 1- oder 3-phasigen Netzen (230 V)
- Messung von U, I, W, W/h, var, ϕ, THD, … mit entsprechenden Messgeräten
- Jede Phase variabel ein- oder ausschalten und Stromstärke in 5 verschiedenen Werten einstellen
- Ausgangsspannung einstellbar: Netzspannung ± 15%
- Phasenverschiebung einstellbar: A1/V1: 60°, 45°, 30° ± 5° induktiv oder kapazitiv
- Oberschwingungsgehalt einstellbar: Netzanteil, 15%, 25%, variabel
Technische Daten
- Produkt-Art
Didaktik-Koffer
- Gewicht
11000 g
- Messkategorie
CAT II 300 V
- Breite
180 mm
- Höhe
470 mm
- Länge
390 mm
- Typ
01NC5003
Werksstandard (ohne Zertifikat)
Dokumente & Downloads
Datenblatt
Datenblatt 2793083 Chauvin Arnoux 01NC5003 Didaktik-Koffer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2793083 Chauvin Arnoux 01NC5003 Didaktik-Koffer 1 St.
Garantiebedingungen
Garantiebedingungen 2793083 Chauvin Arnoux 01NC5003 Didaktik-Koffer 1 St.
Beschreibung
Dieses Schulungsgerät ist für die gefahrenfreie Simulation eines Netzes und dreiphasiger Lasten unentbehrlich. Durch Simulation von Messungen wird die Verwendung der Schalter für die Leistungs- und Fehleranalyse in Netzen erlernt:
• Spannung (Netz ±15%),
• Strom (1, 2, 5, 10, 20 A ±10%),
• Phasenverschiebung des Stroms (30°, 45°, 60° ±5° induktiv oder kapazitativ),
• Oberwellengehalt für Strom und Spannung (Netzanteil, 15 %, 25 % und variabel), usw.
Mit dem Gerät kann im Industriebereich eine gefahrlose Schulung zur Bedienung erfolgen. Das heißt, es ist Elektrotechnikern und Elektronikern in der Ausbildung, Handwerkern, Installateuren, Wartungstechnikern, Elektroingenieuren usw. von Nutzen.
Das Gerät wird in einem vollständigen, robusten und tragbaren Koffer geliefert, es wird über das 230 V-Netz versorgt (Schutzkontakt-Stecker) und ist multifunktional:
• Warnleuchte bei anliegender Spannung;
• Einzelzuschaltung von Phasen;
• Eingangsfilter und träge Sicherungen.
Das Gerät erfüllt IEC 61010 300 V CAT II.
• Spannung (Netz ±15%),
• Strom (1, 2, 5, 10, 20 A ±10%),
• Phasenverschiebung des Stroms (30°, 45°, 60° ±5° induktiv oder kapazitativ),
• Oberwellengehalt für Strom und Spannung (Netzanteil, 15 %, 25 % und variabel), usw.
Mit dem Gerät kann im Industriebereich eine gefahrlose Schulung zur Bedienung erfolgen. Das heißt, es ist Elektrotechnikern und Elektronikern in der Ausbildung, Handwerkern, Installateuren, Wartungstechnikern, Elektroingenieuren usw. von Nutzen.
Das Gerät wird in einem vollständigen, robusten und tragbaren Koffer geliefert, es wird über das 230 V-Netz versorgt (Schutzkontakt-Stecker) und ist multifunktional:
• Warnleuchte bei anliegender Spannung;
• Einzelzuschaltung von Phasen;
• Eingangsfilter und träge Sicherungen.
Das Gerät erfüllt IEC 61010 300 V CAT II.
Lieferumfang
- 1 Netzkabel
