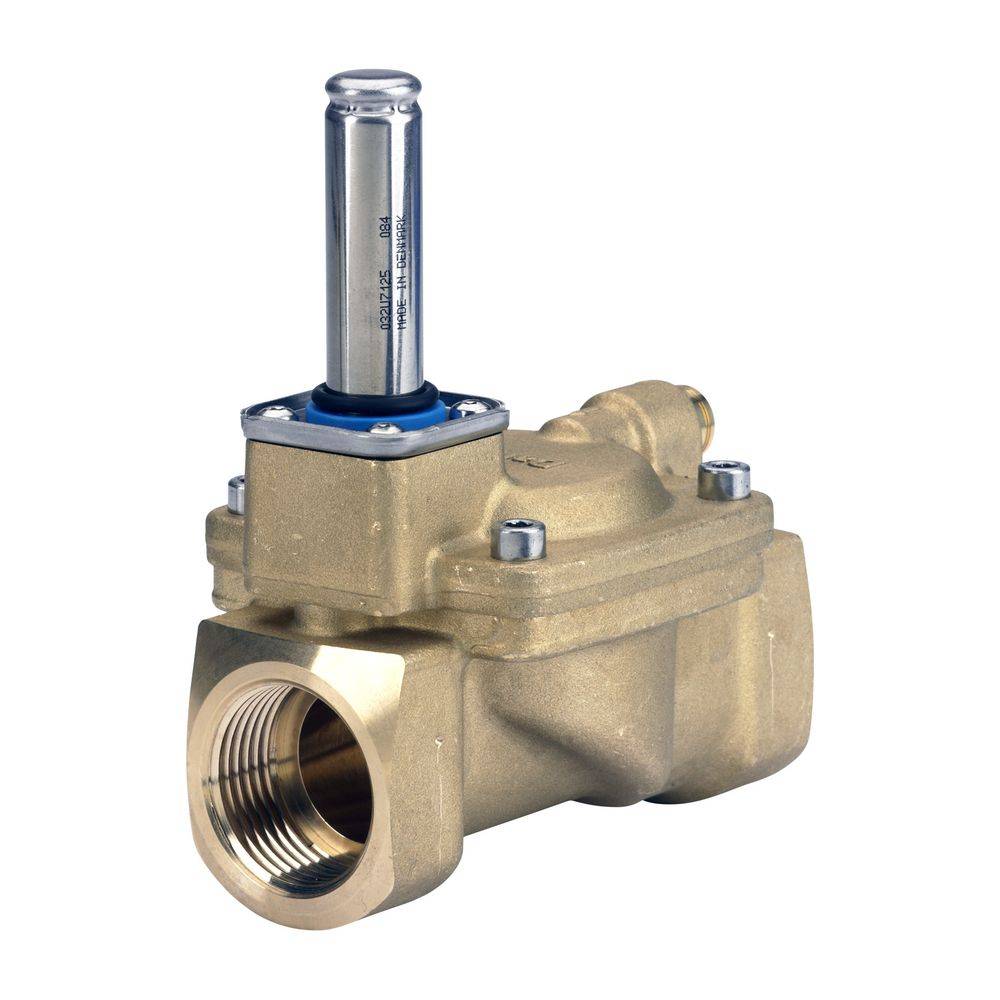

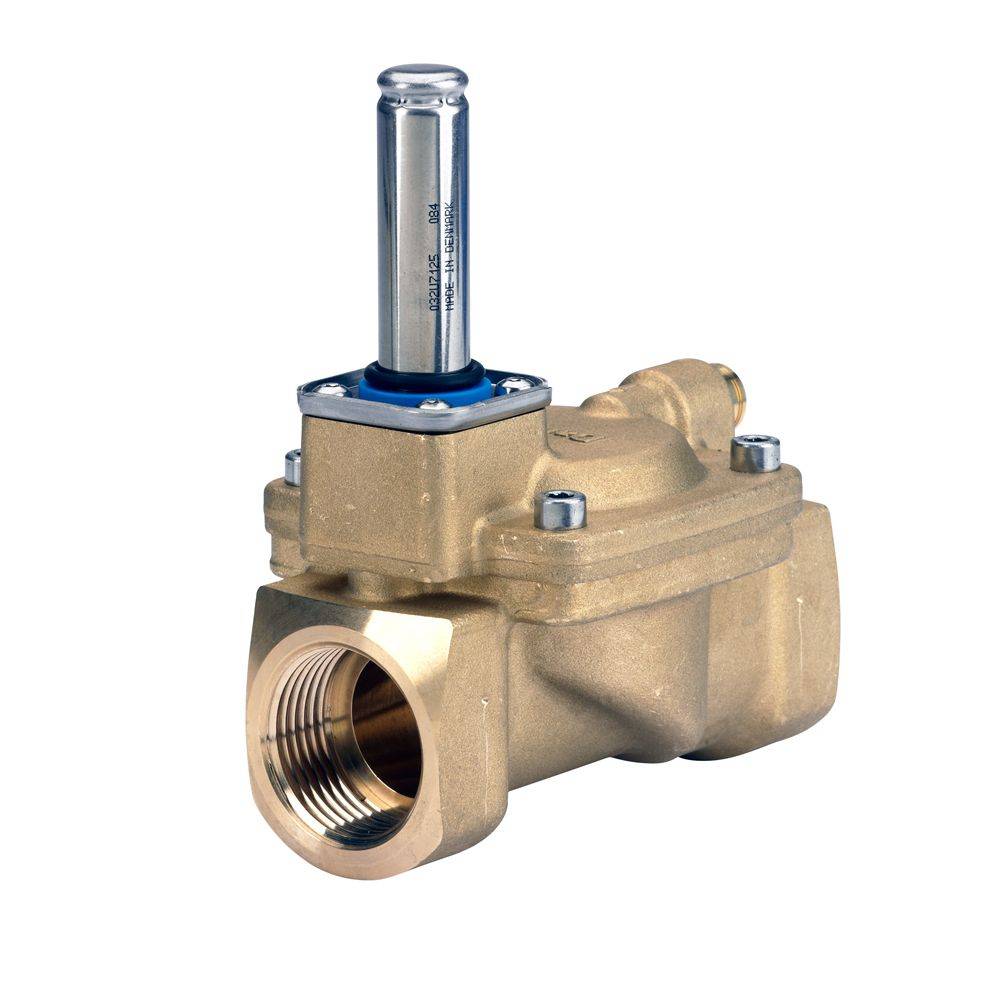

Danfoss Magnetventilgehäuse EV220B 25B, G 1", Kvs 11,00m3/h, servogesteuert, normal geschlossen NC, Messing
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
223,70 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
Highlights & Details
HAINZL Motion Drives HAINZL Motion Drives Wegeventil EV220B25BG1E NC000 032U7125
- Messing, 1 Zoll (25), Innengewinde (metrisch), 24 V, Schutzart (IP): IP67
Technische Daten
- Hersteller-Artikelnummer: 032U7125
- Hersteller-Warengruppe: Regelungs- und Steuerkomponenten
- Hersteller-Produktgruppe: Danfoss Wärme
- Unterliegt EU Trinkwasserverordnung: Nein
- Ausführung: gerade
- Bauhöhe: 75
- Werkstoff des Gehäuses: Messing
- Explosionsschutz: ohne
- Freistrom: nein
- Min. Druckunterschied: 0,3
- Kvs-Wert: 11
- Max. Viskosität: 50
- Produkt-Art
Magnetventil
- Betriebsspannung
24 V
- Anschluss
G 1
- Medien-Temperatur Bereich
120 °C (max)
- Herst.-Teilenr.
032U7125
- Funktion
2/2-Wege
- Max. Medien-Temperatur
120 °C
- Nennweite
25 mm
- Wirkungsweise
Servogesteuert
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914223300 Danfoss Magnetventilgehäuse EV220B 25B, G 1", Kvs 11,00m3/h, servogesteuert, normal geschlossen NC, Messing
Beschreibung
Das Danfoss Magnetventilgehäuse EV220B 25B ist ein servogesteuertes Zweiwegemagnetventil in NC-Ausführung (stromlos geschlossen). Es verfügt über einen G 1 Zoll Innengewindeanschluss und einen Kvs-Wert von 11,0. Das Ventilgehäuse aus Messing MS 58 ist für den Einsatz mit Wasser, Sole und Dampf bei Medientemperaturen bis 120 Grad Celsius geeignet. Es kann Differenzdrücke von 0,3 bis 16 bar verarbeiten.
Wie ist das Danfoss Magnetventil EV220B 25B aufgebaut und welche Funktion erfüllt es?Das Magnetventil besteht aus einem Ventilgehäuse und einer separaten Spule. Es ist in gerader Ausführung gehalten und arbeitet servogesteuert. In der NC-Ausführung (normally closed) bleibt das Ventil im stromlosen Zustand geschlossen. Das Gehäuse ist aus robustem Messing MS 58 gefertigt, während der Dichtungswerkstoff EPDM eine hohe Beständigkeit gegenüber den eingesetzten Medien sicherstellt. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.
Für welche Medien und Druckbereiche ist das Ventil geeignet?Dieses Magnetventilgehäuse ist vielseitig einsetzbar und für den Betrieb mit Wasser, Sole und Dampf konzipiert. Es kann Medientemperaturen von bis zu 120 Grad Celsius verarbeiten. Der Betriebsdruckbereich liegt zwischen einem Mindestdifferenzdruck von 0,3 bar und einem maximalen Differenzdruck von 16 bar. Mit einem Kvs-Wert von 11,0 ermöglicht das Ventil einen effizienten Durchfluss bei einer Nennweite von DN 25 und einem G 1 Zoll Innengewindeanschluss. Die maximale Viskosität des Mediums darf 50 betragen.
Technische Daten
Anschluss: Innengewinde G 1
Nennweite: DN 25
Kvs-Wert: 11,0
Max. Medientemperatur: 120 Grad C
Mindestdifferenzdruck: 0,3 bar
Max. Differenzdruck: 16 bar
Werkstoff Gehäuse: Messing MS 58
Dichtungswerkstoff: EPDM
Funktion: servogesteuert, stromlos geschlossen (NC)
Bauhöhe: 75
Das Danfoss Magnetventilgehäuse EV220B 25B bietet eine zuverlässige und präzise Steuerung von Flüssigkeiten und Dampf in technischen Anlagen. Mit seiner robusten Messingausführung, dem Kvs-Wert von 11,0 und der Eignung für Temperaturen bis 120 Grad Celsius sowie Differenzdrücke bis 16 bar ist es für vielfältige Anwendungen in der Haustechnik und Industrie geeignet.
Lieferumfang
1x Ventilgehäuse
Wie ist das Danfoss Magnetventil EV220B 25B aufgebaut und welche Funktion erfüllt es?Das Magnetventil besteht aus einem Ventilgehäuse und einer separaten Spule. Es ist in gerader Ausführung gehalten und arbeitet servogesteuert. In der NC-Ausführung (normally closed) bleibt das Ventil im stromlosen Zustand geschlossen. Das Gehäuse ist aus robustem Messing MS 58 gefertigt, während der Dichtungswerkstoff EPDM eine hohe Beständigkeit gegenüber den eingesetzten Medien sicherstellt. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.
Für welche Medien und Druckbereiche ist das Ventil geeignet?Dieses Magnetventilgehäuse ist vielseitig einsetzbar und für den Betrieb mit Wasser, Sole und Dampf konzipiert. Es kann Medientemperaturen von bis zu 120 Grad Celsius verarbeiten. Der Betriebsdruckbereich liegt zwischen einem Mindestdifferenzdruck von 0,3 bar und einem maximalen Differenzdruck von 16 bar. Mit einem Kvs-Wert von 11,0 ermöglicht das Ventil einen effizienten Durchfluss bei einer Nennweite von DN 25 und einem G 1 Zoll Innengewindeanschluss. Die maximale Viskosität des Mediums darf 50 betragen.
Technische Daten
Anschluss: Innengewinde G 1
Nennweite: DN 25
Kvs-Wert: 11,0
Max. Medientemperatur: 120 Grad C
Mindestdifferenzdruck: 0,3 bar
Max. Differenzdruck: 16 bar
Werkstoff Gehäuse: Messing MS 58
Dichtungswerkstoff: EPDM
Funktion: servogesteuert, stromlos geschlossen (NC)
Bauhöhe: 75
Das Danfoss Magnetventilgehäuse EV220B 25B bietet eine zuverlässige und präzise Steuerung von Flüssigkeiten und Dampf in technischen Anlagen. Mit seiner robusten Messingausführung, dem Kvs-Wert von 11,0 und der Eignung für Temperaturen bis 120 Grad Celsius sowie Differenzdrücke bis 16 bar ist es für vielfältige Anwendungen in der Haustechnik und Industrie geeignet.
Lieferumfang
1x Ventilgehäuse
Ausführung
- Ausstattung: 24 V
