Name: Druckknopf-Sicherheitskupplung NW 7,4 · drehbar · Alu · G 1/2 IG
Brand: Riegler
SKU: 801856541
Availability: BackOrder

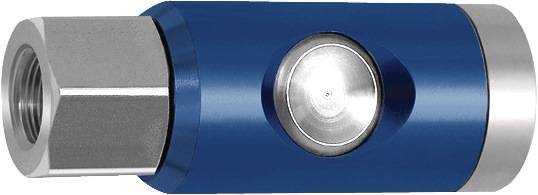

Druckknopf-Sicherheitskupplung NW 7,4 · drehbar · Alu · G 1/2 IG-0

Druckknopf-Sicherheitskupplung NW 7,4 · drehbar · Alu · G 1/2 IG-1

1/2

Datenblatt (PDF)

Lieferung Do., 29. Okt.

32 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch FAMAGA GROUP GmbH & Co. KG

Anzahl

Stück

Min.: 4

Vielfache: 1

Gesamt

99,28 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Riegler Serie R244AL - Druckluft Sicherheitskupplung mit Druckknopf drehbar NW 7,4 mit Wahlweise Innengewinde, Außengewinde, Schlauchtülle

Druckknopf-Sicherheitskupplung NW 7,4
drehbar
Alu
G 1/2 IG

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Druckknopf-Ausführung
hochwertige, robuste und langlebige, mit einer Hand bedienbare, vollautomatische Schnellverschlusskupplung in Sicherheitsausführung mit hohen Durchflusswerten
die Entlüftung erfolgt durch zweimaliges Drücken des Druckknopfes
beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert
nach dem zweiten Drücken wird der Stecker gelöst
somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen
die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414 Weitere technische Eigenschaften:
Durchflussmenge (Luft): 1800 (bei 6 bar, montiertem Stecker und ?p = 1 bar)l/min

Produkt-Art: Sicherheitskupplung

Ausführung: drehbar. Alu

Betriebstemperatur: -20 °C (min)

Min. Betriebstemperatur: -20 °C

Herst.-Teilenr.: 107570

Material (Details): NBR

Anschluss: G 1/2 IG

Betriebsdruck (max.): 12 bar

Betriebsdruck-Bereich: 12 bar (max)

Breite: 24 mm

Rohr-Ø: 7.4 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 801856541 Druckknopf-Sicherheitskupplung NW 7,4 · drehbar · Alu · G 1/2 IG

Beschreibung

Druckknopf-Sicherheitskupplung NW 7,4 · drehbar · Alu · G 1/2 IG · Betriebsdruck max. 12 bar · Mediums-/Umgebungstemp. -20 °C bis 70 °C Hochwertige · robuste und langlebige · mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung. Beim ersten Drücken erfolgt die Entlüftung der Kupplung · der Stecker bleibt in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Somit wird der berüchtigte ″Peitschenhiebeffekt″ verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen. Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414. Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer · gemäß ISO 6150 · § 7.1. Nur Stahl gehärtet und verzinkte Tüllen und Nippel verwenden. Einsatzgebiete: Pneumatik · Maschinen- und Anlagenbau · Fertigungsindustrie · Werkstätten · Automotive.Weitere technische Eigenschaften:· Durchfluss: 1600 l/min (Luft)· Anschluss G 1/2 IG· Durchflusswertmessung bei 6 bar und Δp = 1 bar· Gehäuse Aluminium, eloxiert· Gewindestück Messing vernickelt· Innenteile Edelstahl 1.4404· Knopf Stahl gehärtet und verzinkt· NW 7,4· Ventil Stahl gehärtet und verzinkt· Betriebsdruck max. 12bar

Beschreibung
