Dynamometer DriveTest BIA600 für Schienenfahrzeugtüren von PCE Instruments
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (3.659,66 € / Stück)
3.659,66 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. BIA600-SY-10-700
- Anwendbare Standards DIN EN 14752:2015, DIN EN 14752:2005 (optional)
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung im Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL
- Schnittstelle oder National Instruments® LabView Bibliothek
- Professionelle PC-Software PinchPilot
- Abstandhalter für alle Öffnungsweiten nach EN 14752:2015
- Automatische Grenzwerteinstellung durch Abstandserkennung
- Kompletter Lieferumfang aller Komponenten im hochwertigem Transportkoffer
- Unterstützung der Verwaltung großer Fuhrparks
Technische Daten
- Kraft
- Messbereich 0 ... 700 N
- Auflösung 1 N
- Genauigkeit ±3 N (0–100 N),±3 % (>100 N)
- Allgemeine technische Daten
- Schnittstelle RS232
- Norm(en) EN 14752:2015
- Norm(en) Zusatzinformationen - EN 81-1 2000-4-EG,- FMVSS118,- APTA PR-M-S-18-10,- ASME A17.1 2000 ,- DIN EN 14752:2005,- 2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO,- EN14120 DIN 18650-1,- DIN EN 12453,- DIN EN 16005,- DIN EN 60335-2-103,- ASR A1.7,- ECE R-21,- prEN 12650-1
- Steifigkeit 10 N/mm
- Spaltbreite 90 mm
- Menüsprache Englisch (US), Spanisch, Deutsch, Französisch, Italienisch
- Schutzklasse (Gerät) IP43
- Spannungsversorgung 9 V / 640 mAh
- Kapazität 640 mAh
- Betriebsbedingungen -10 ... 40 °C , 0 ... 90 % r. F.
- Lagerbedingungen -40 ... 50 °C , 0 ... 90 % r. F.
- Abmessungen ( L x B x H ) 320 x 250 x 110 mm
- Gewicht 3000 g
- Produkt-Art
Schließkraftmessgerät
- Anzeige
LCD
- Messbereich Kraft (max.)
700 N
ISO
- Spannungs-Versorgung (Details)
9 V/DC
- Abm.
(L x B x H) 320 x 250 x 110 mm
- Gewicht
3000 g
- Auflösung (Kraft)
1 N
- Grund-Genauigkeit ± %
3 %
- Messbereich Kraft
0 - 700 N
- Messbereich Kraft (min.)
0 N
- Messfrequenz
250 Hz
- Breite
250 mm
- Höhe
110 mm
- Länge
320 mm
- Schnittstellen
RS-232C
USB
Seriell
USB 2.0 Buchse B
USB 2.0 Stecker B
USB 2.0 Stecker A
Vierdraht
USB 2.0 Stecker intern 4pol.
1 x RS485
1 x USB 2.0 Device
Mehr anzeigen
Dokumente & Downloads
Datenblatt
Datenblatt 2813710 Dynamometer DriveTest BIA600 für Schienenfahrzeugtüren von PCE Instruments
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813710 Dynamometer DriveTest BIA600 für Schienenfahrzeugtüren von PCE Instruments
Beschreibung

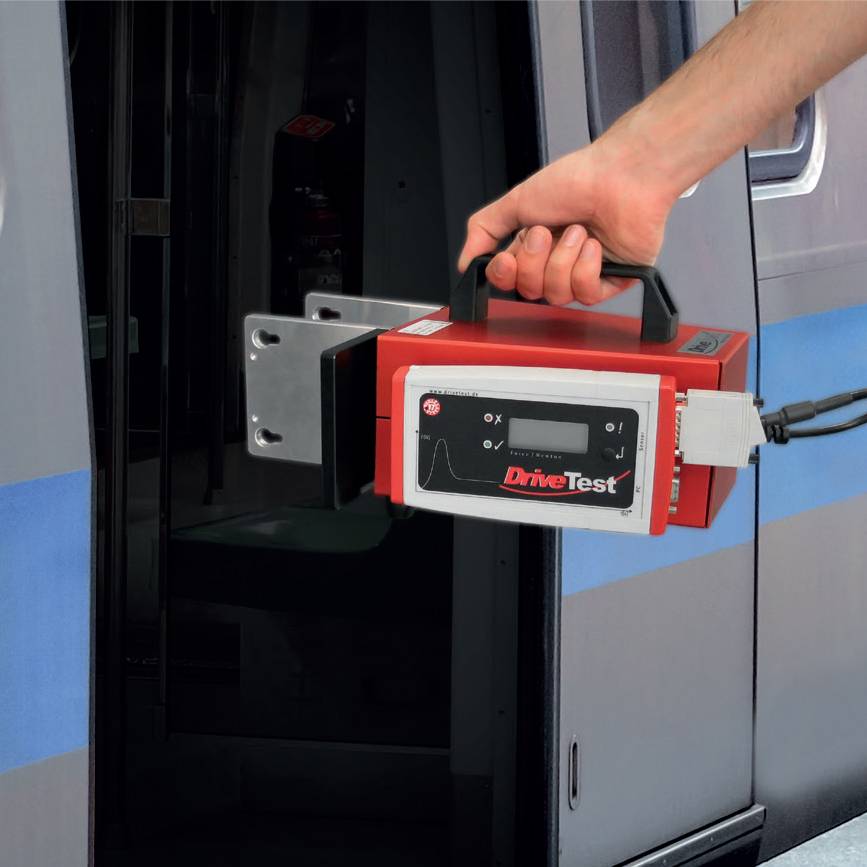

Das Schließkraftmessgerät ist ein elektronisches Messgerät für Schienenfahrzeugtüren. Die aufwändige Konstruktion vereinigt Präzision mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.
Bei zyklischen Messungen an Fahrzeugen mit mehreren Türen ist eine schnelle, einfache Durchführung von großer Bedeutung. Hierzu wurde eine Software für das Dynamometer entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen eines kompletten Fahrzeuges übernommen, in tabellarischer oder grafischer Form ausgewertet und anschließend als Report ausgedruckt werden.
Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Bei zyklischen Messungen an Fahrzeugen mit mehreren Türen ist eine schnelle, einfache Durchführung von großer Bedeutung. Hierzu wurde eine Software für das Dynamometer entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen eines kompletten Fahrzeuges übernommen, in tabellarischer oder grafischer Form ausgewertet und anschließend als Report ausgedruckt werden.
Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Ausführung
- Anwendbare Standards DIN EN 147522015 DIN EN 147522005 (optional)
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL
- Schnittstelle oder National Instruments® LabView Bibliothek
- Professionelle PCSoftware PinchPilot

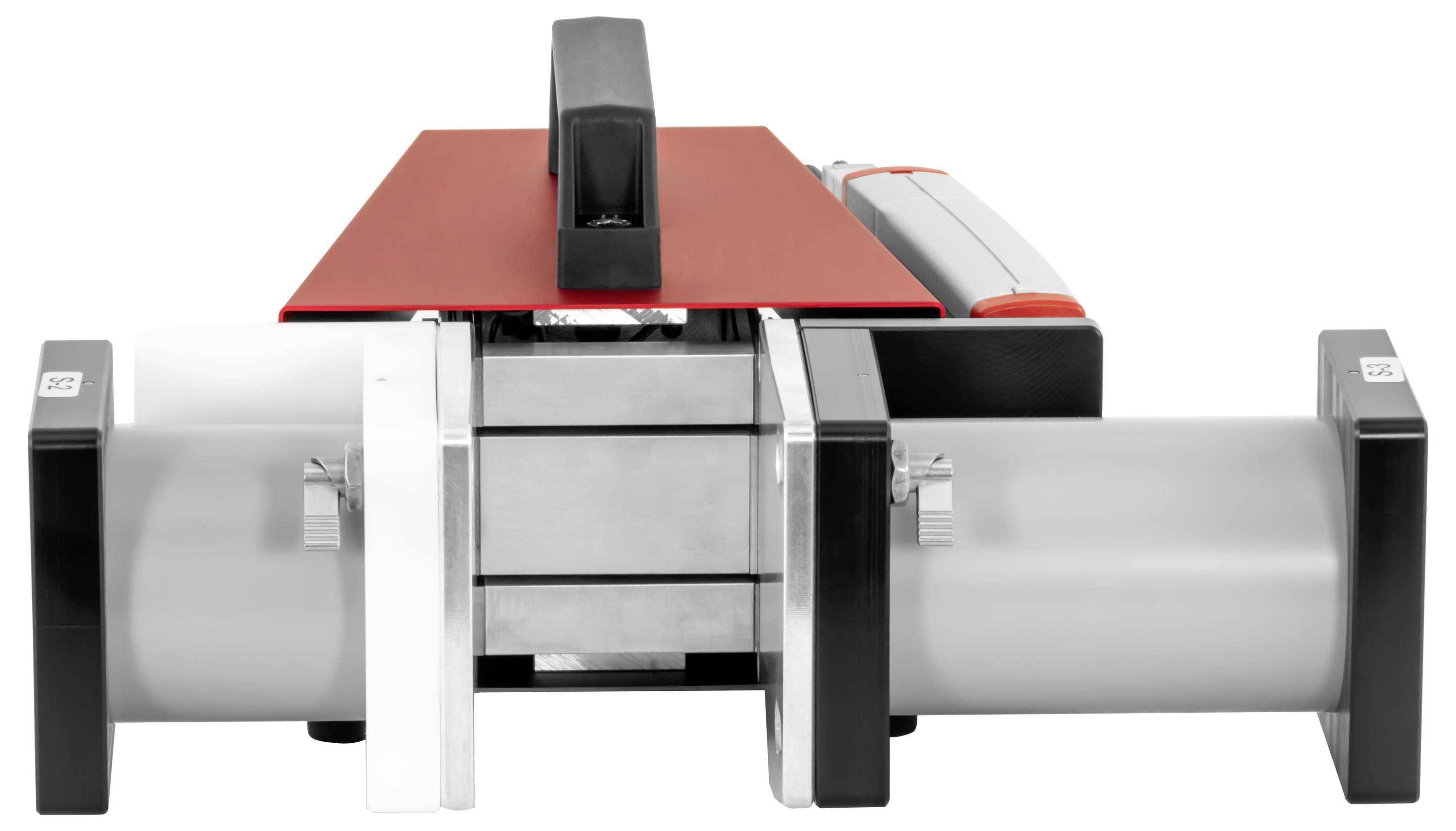

- Abstandhalter für alle Öffnungsweiten nach EN 147522015
- Automatische Grenzwerteinstellung durch Abstandserkennung
- Kompletter Lieferumfang aller Komponenten im hochwertigem Transportkoffer
- Unterstützung der Verwaltung großer Fuhrparks
Lieferumfang

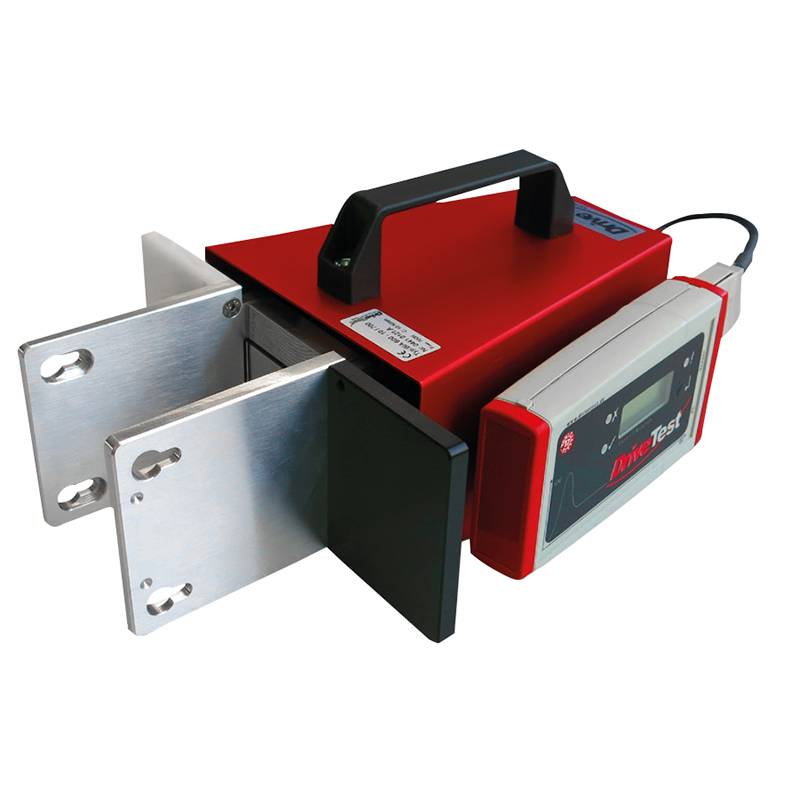

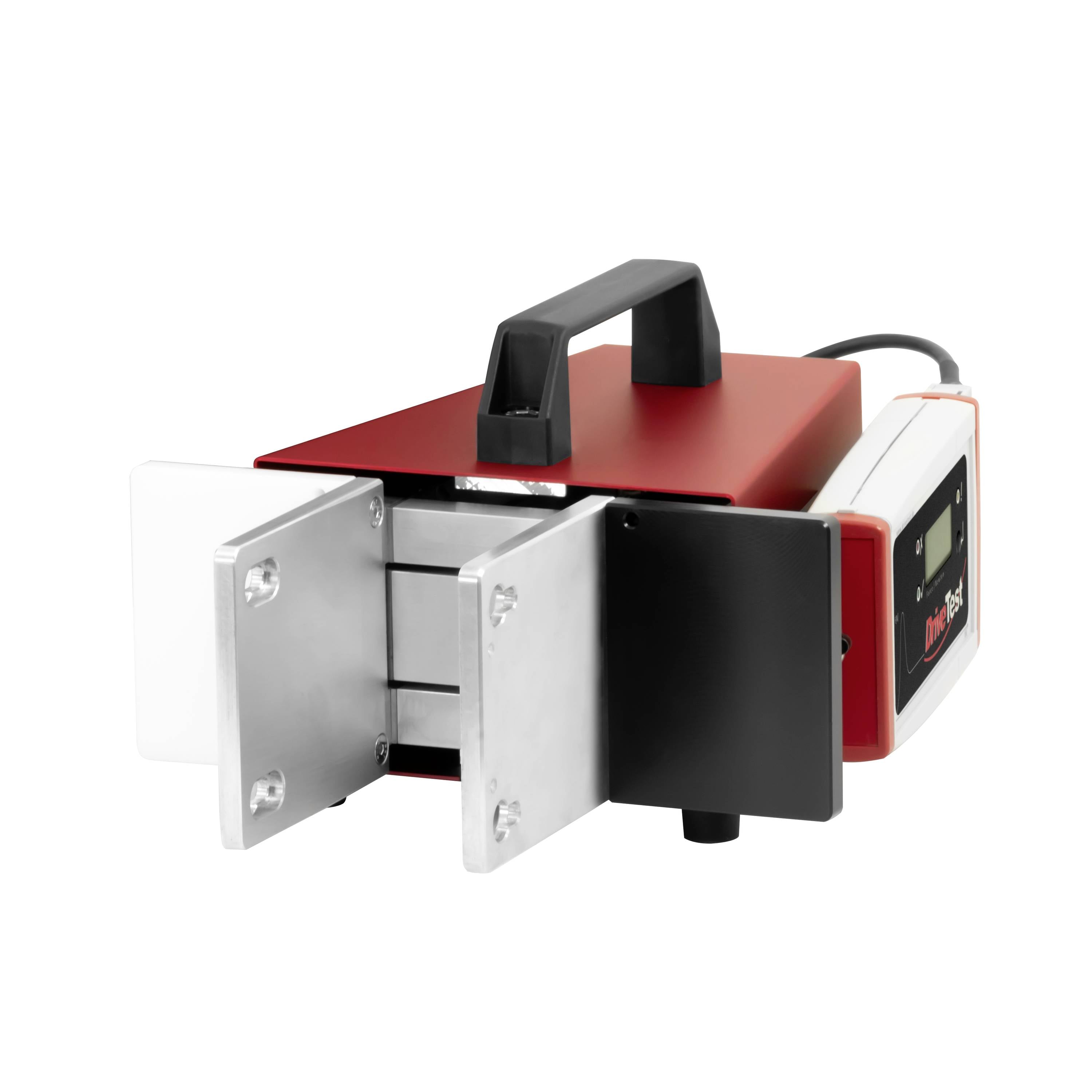

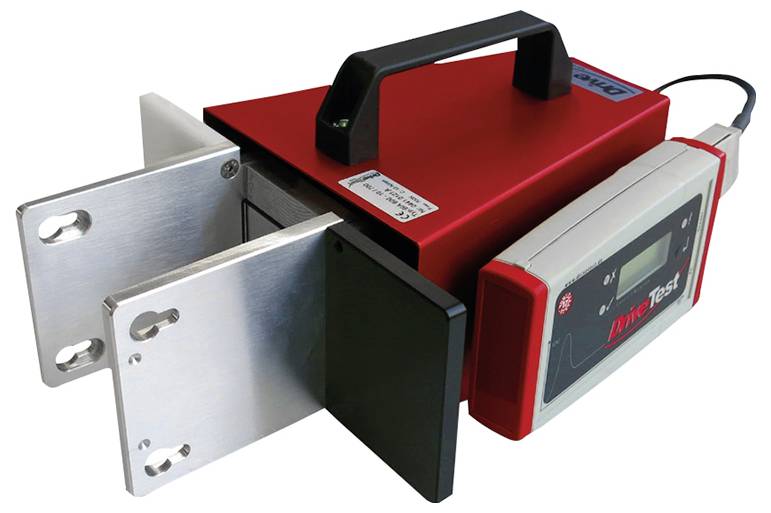

- 1 x Schließkraftmessgerät BIA600 inkl. Anschlusskabel
- 1 x Anzeigegerät SEB2 Datenloggereinheit mit LCD-Display und LED-Statusanzeigen, Bedientaste, serielles Interface
- 1 x 9 V Batterie

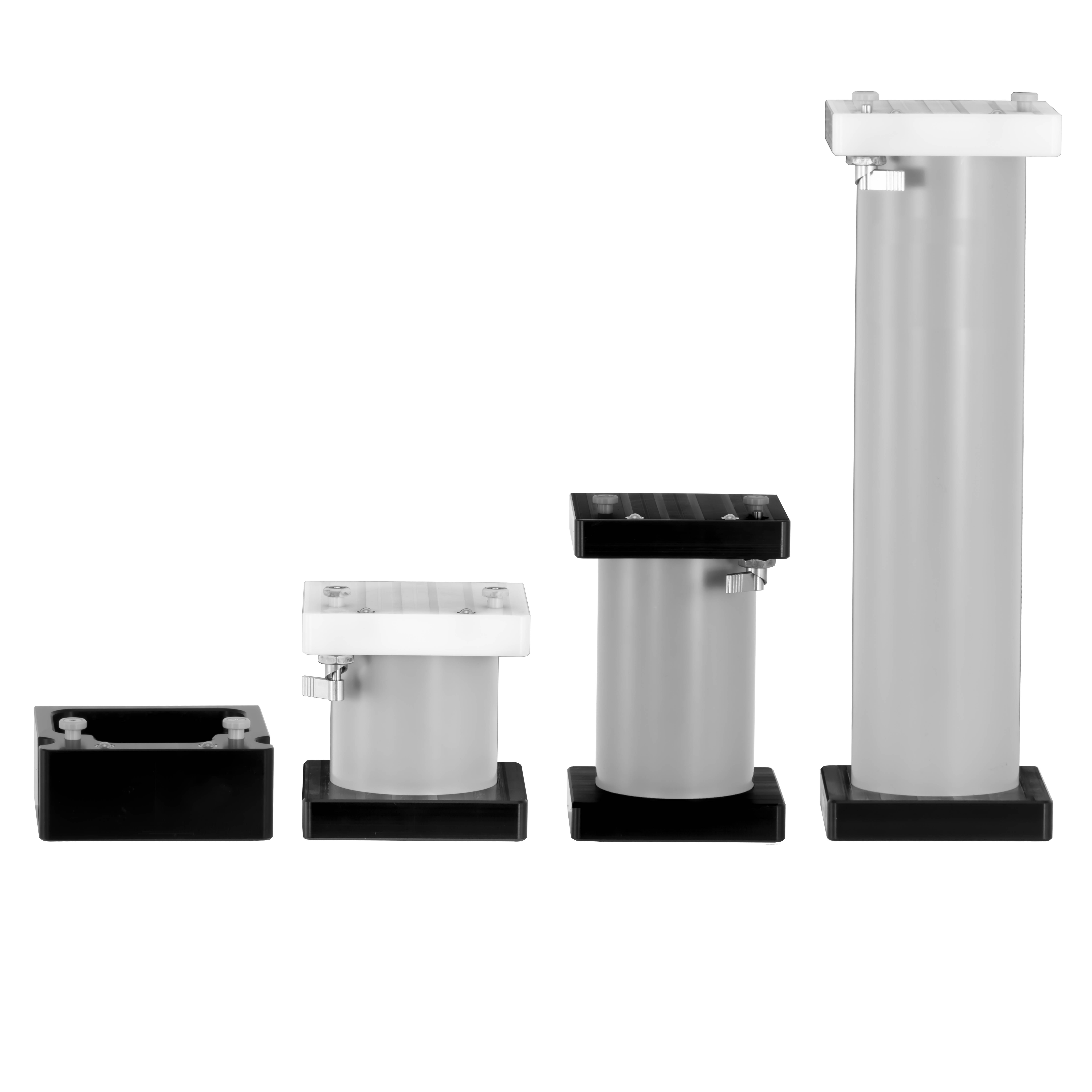

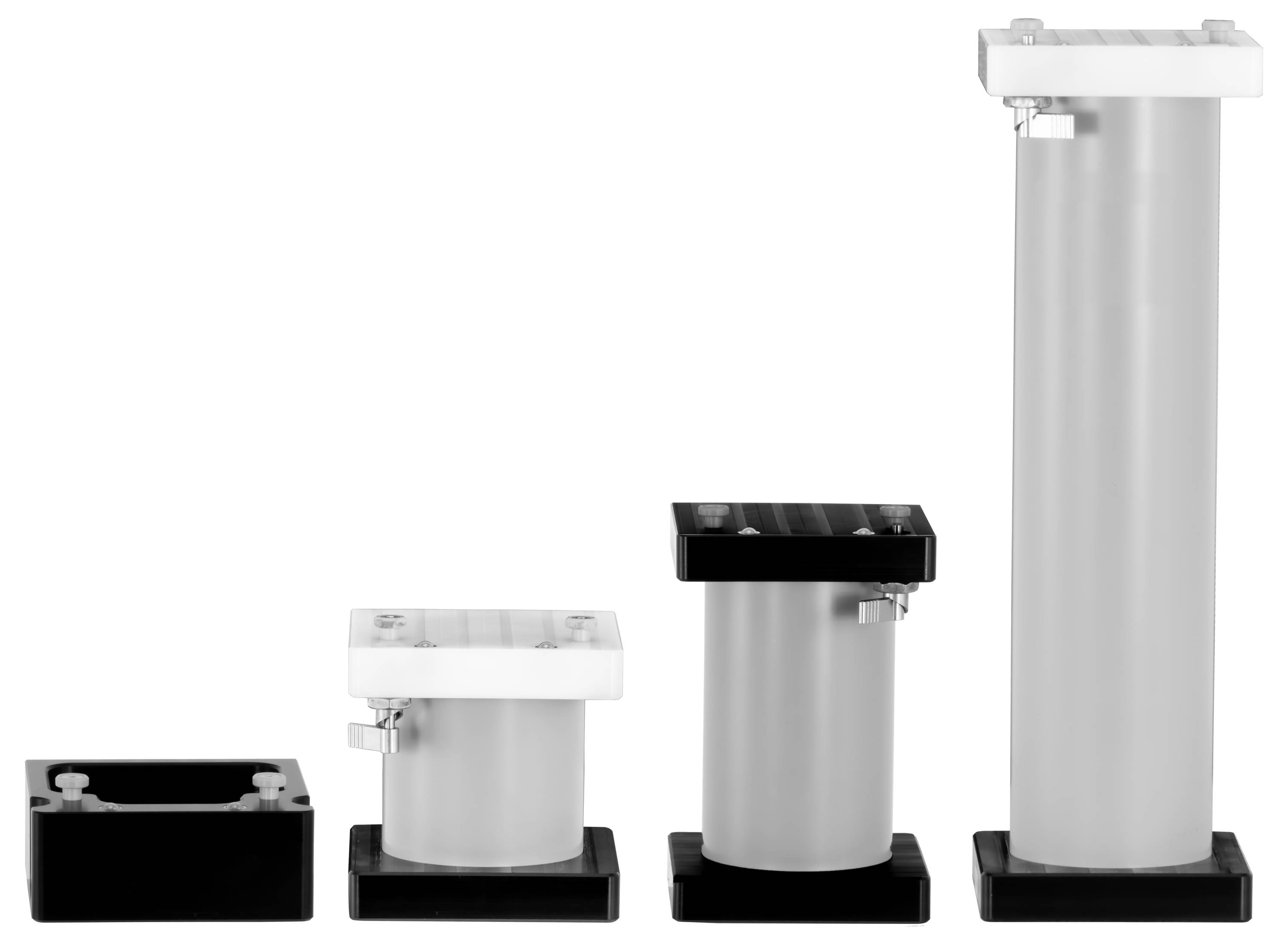

- 1 x Abstandhalter (4 Stück) entspr. EN 14752:2015
- 1 x Transportkoffer mit Schaumstoffeinlage für den kompletten Lieferumfang
- 1 x PC-Verbindungskabel (USB)
- 1 x PinchPilot PC-Software, geeignet für Windows XP, Vista, W7, W8, W10
- 1 x Benutzer-Handbuch
- 1 x ISO-Kalibrierzertifikat
Systemvoraussetzungen
- BIA600-SY-10-700
