Name: Eaton 197217 EASY-E4-UC-8RE1 SPS-Steuerungsmodul 12 V, 24 V
Brand: Eaton
SKU: 1954943
Availability: InStock

Automatisierungskomponente von EATON, mit Anschlüssen und Beschriftungen: '+UC', '0V', '12/24V DC', '24V AC', '50/60Hz', Eingänge und Ausgänge.

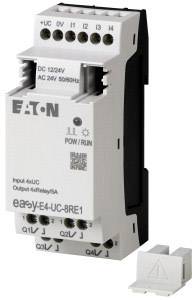

Elektrisches Steuergerät Eaton easyE4, anwendbar für DIN-Schienenmontage, Eingänge 4xUC, Ausgänge 4xRelais/5A, Spannung DC 12/24V.

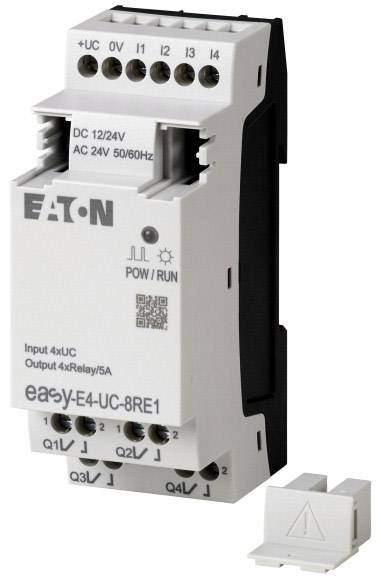

Steuerrelais in einem elektrischen Schaltschrank, zeigt Anschlussklemmen und technische Details wie Spannungs- und Stromstärkenangaben.

1/3

Datenblatt (PDF)

Derzeit nicht verfügbar

Verkauf und Versand durch Conrad Electronic

Gesamt (88,66 € / Stück)

88,66 €

inkl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Eaton Moeller® series EASY Ein-/Ausgangserweiterung

Ein-/Ausgangserweiterung
Verwendbar für easyE4, 12/24 V DC, 24 V AC
Ausgänge digital: 4 Relais, Schraubklemme

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Einbaulage: Vertikal oder horizontal
Einströmung nach IEC/EN 61000-4-6: 10 V
Gewicht: 0.125 kg
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]: 50 mm
Luftdruck (Betrieb): 795 - 1080 hPa
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms: 18 Schocks
Verlustleistung statisch, stromunabhängig [Pvs]: 2 W
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Absicherung eines Ausgangsrelais: Leitungsschutzschalter B16 oder Sicherung 8 A (T)
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen sonstige: 2
Anzahl der digitalen Ausgänge: 4
Ausschaltvermögen : 200000
Bemessungsfrequenz: 50/60 Hz
Bemessungsisolationsspannung [Ui]: 240 V AC
Einschaltvermögen: 200000
Elektrostatische Entladung (ESD): 6 kV
Lagerung [ϑ]: -40 - +70 °C
Leitungslänge: 40 (ungeschirmt) m
Leuchtstofflampenlast: 25000
Restwelligkeit: ≦ 5 %
Schaltfrequenz: 0.5 Hz
Schaltstrom: 5 A
Schraubklemmen: 6.5 mm

Ausführung: EASY-E4-UC-8RE1

Produkt-Art: SPS-Steuerungsmodul

Herst.-Teilenr.: 197217

Typ: EASY-E4-UC-8RE1

Anzahl analoge Eingänge max.: 0

Anzahl analoge Ausgänge max.: 0

Anzahl digitale Eingänge max.: 4

Anzahl Eingänge max.: 4

Anzahl Ausgänge max.: 4

Anzahl Relais Ausgänge max.: 4

Betriebsspannung min.: 12 V/AC

Betriebsspannungsbereich: 12 - 24 V DC/AC

Betriebsspannung max.: 24 V DC/AC

Betriebsspannung: 12 V
24 V

Höhe: 90 mm

Länge: 58 mm

Breite: 35.5 mm

: IP20

Abm.: (L x B x H) 58 x 35.5 x 90 mm

Display: Nein

Passend für (Details): Eaton EasyE4

Montageart (Details): Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)

Echtzeituhr: Nein

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -25 °C

Herstellerfarbe: Mehrfarbig

Ausgangsleistung: 1000 W

Gewicht: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1954943 Eaton 197217 EASY-E4-UC-8RE1 SPS-Steuerungsmodul 12 V, 24 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1954943 Eaton 197217 EASY-E4-UC-8RE1 SPS-Steuerungsmodul 12 V, 24 V

Beschreibung

Eaton Ein-/Ausgangserweiterung EASY-E4-UC-8RE1

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Ein-/Ausgangserweiterung SchraubklemmmeTyp:EASY-E4-UC-8RE1Versorgungsspannung bei AC 50 Hz:85..264 VVersorgungsspannung bei AC 60 Hz:85..264 VVersorgungsspannung bei DC:10,2..28,8 VSpannungsart der Versorgungsspannung:AC/DCSchaltstrom:5 ALeistungsaufnahme:2 WAnzahl der digitalen Eingänge:4Anzahl der digitalen Ausgänge:4Mit Relaisausgang:jaMit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:neinSchutzart (IP):IP20Grundgerät:neinErweiterbar:jaErweiterungsgerät:jaMit Zeitschaltuhr:neinTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:36 mmHöhe:90 mmTiefe:58 mm
Eaton Ein-/Ausgangserweiterung EASY-E4-UC-8RE1: weitere Details
Ein-/Ausgangserweiterung, Versorgungsspannung: 12/24 V DC, 24 V AC, Über easyConnect verwendbar, Einbaulage: Vertikal oder horizontal, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP20, Normen und Bestimmungen: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 61131-2, EN 61010, EN 50178, cULus gemäß UL 61010, CSA C22.2 No. 61010 EAN: 4015080892786

Geliefert wird: Eaton (Moeller) Ein-/Ausgangserweiterung Schraubklemmme EASY-E4-UC-8RE1, Verpackungseinheit: 1 Stk., EAN: 4015080892786
