Eaton 300304 PXF-63/4/03-S/B FI-Schutzschalter allstromsensitiver FI S/B 4polig 63 A 0.3 A 230 V, 400 V kaufen

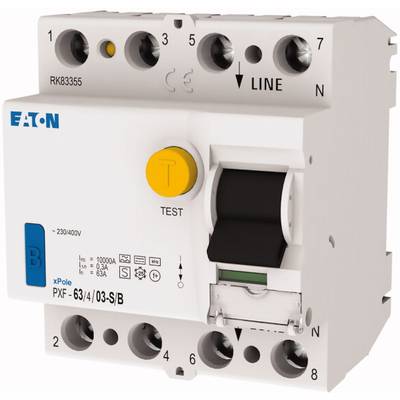

Ein Fehlerstromschutzschalter von Eaton, Modell PXF-63/4/03-S/B, 4-polig. Schalter für Unterbrechung der Stromzufuhr bei Störung.

Produkt-Art

FI-Schutzschalter

Polzahl

Auslöse-Charakteristik

S/B

Bemessungs-Differenzstrom

0.3 A

Nennstrom - gerundet

63 A

Datenblatt (PDF)

Sofort-Lieferung morgen

6 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (500,00 € / Stück)

500,00 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

FI-Schutzschalter

Allstromsensitiver Fehlerstromschutzschalter

Technische Daten

Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 - 16 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 1.5 - 35 mm²

Produkt-Art: FI-Schutzschalter

Polzahl: 4

Auslöse-Charakteristik: S/B

Bemessungs-Differenzstrom: 0.3 A

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Abm.: (L x B x H) 80 x 70 x 100 mm

Ausführung: allstromsensitiver FI

Herstellerfarbe: Weiß

Inhalt: 1 St.

Nennspannung: 230 V
400 V

Breite: 70 mm

Höhe: 100 mm

Länge: 80 mm

Tiefe: 45 mm

Gewicht: 0

: DIN-Schiene

: AC

: 70.5 mm

: 63 A

: 400 V

: 440 V

: 4

: 0.3 A

: B

: TRUE

: 10 kA

: 5 kA

: 2

: 4

: FALSE

: 7035

: FALSE

: 50 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: -25-50 °C

: TRUE

: 4 kV

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2234815 Eaton 300304 PXF-63/4/03-S/B FI-Schutzschalter allstromsensitiver FI S/B 4polig 63 A 0.3 A 230 V, 400 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2234815 Eaton 300304 PXF-63/4/03-S/B FI-Schutzschalter allstromsensitiver FI S/B 4polig 63 A 0.3 A 230 V, 400 V

Konformitätserklärung

Konformitätserklärung 2234815 Eaton 300304 PXF-63/4/03-S/B FI-Schutzschalter allstromsensitiver FI S/B 4polig 63 A 0.3 A 230 V, 400 V

Beschreibung

· Allstromsensitiver Fehlerstromschutzschalter für Fehler- und Zusatzschutz
· 4-polige Typen auch 2-polig für Photovoltaik / Elektroautoladestationen verwendbar
· Neues Präzisionsniveau , kaum unerwünschte Auslösungen
- kurzzeitverzögerter Auslöser “Gewitterfest”
- erhöhter Stoßstromfestigkeit > 3 kA
- erkennt Gleichfehlerströme
- erkennt Mischfrequenzen
· Jährliches Testintervall
· Echte Kontaktstellungsanzeige
· Automatische Wiedereinschaltung möglich
· Transparentes Beschriftungsschild

Merkmale Serie PXF-B und PXF-S/B

· Kontur- und verschienungskompatibel mit anderen Geräten der P-Serie
· Doppel-Komfortklemme Lift/Maul oben und unten
· Freier Klemmenraum trotz montierter Verschienung
· Universal-Auslöse-Signalschalter nachträglich anbaubar
· Hilfsschalter Z-HK nachträglich anbaubar
· Kontaktstellungsanzeige rot - grün
· Verzögerte Typen geeignet für Verwendung mit handelsüblichen Leuchtstofflampen mit und ohne elektronische Vorschaltgeräte (30mA-FI: 30 Stk. je Außenleiter) Hinweise: In Abhängigkeit vom Vorschaltgerätehersteller teilweise mehr möglich. Symmetrische Aufteilung der Vorschaltgeräte auf alle Phasen vorteilhaft. Verlegehinweise des Vorschaltgeräteherstellers beachten.
· Die Funktion des Schalters ist lageunabhängig.
· Der Schutzschalter ist daher im Sinne der Errichtungsbestimmungen zum “Fehlerschutz” und zum “Zusatzschutz” verwendbar.
· Der 4polige Schalter kann auch 2- oder 3-polig verwendet werden. Siehe Anschlussbeispiele.
· Die Testtaste “T” ist jedes Jahr zu betätigen Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Beim Einsatz unter speziellen Bedingungen (Baustellen, Labore) ist die Testtaste ggf. öfter zu betätigen. Hier gelten die Aussagen der jeweiligen Errichterbestimmungen.
· Durch die Betätigung der Testtaste “T” wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE), noch die ordnungsgemäße Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen.

· Typen- -/B: Kurzzeitverzögert + stromstoßfest 3 kA, allstromsensitiv, Typ B (ÖVE E 8601)

· Typen- -/B: Hohe Zuverlässigkeit gegen Fehlauslösungen. Verbindlich vorgeschrieben für Stromkreise mit möglichem Personen- oder Sachschaden im Falle von Fehlauslösungen (ÖVE/ÖNORM E 8001-1 § 12.1.6).

· Typen- -S/B: Selektiv + stromstoßfest 5 kA, allstromsensitiv, Typ S/B
· Typen- -S/B: Selektiver Fehlerstromschutzschalter. Schützt bei allen Typen mit Fehlerstromformen.
