Eaton DILM12-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 5.5 kW 12 A mit Hilfskontakt Passend für Marke (Relais kaufen

Ein elektrisches Schütz der Marke Eaton, Modell DILM12-01-P1. Es zeigt verschiedene Anschlussklemmen mit Beschriftungen.

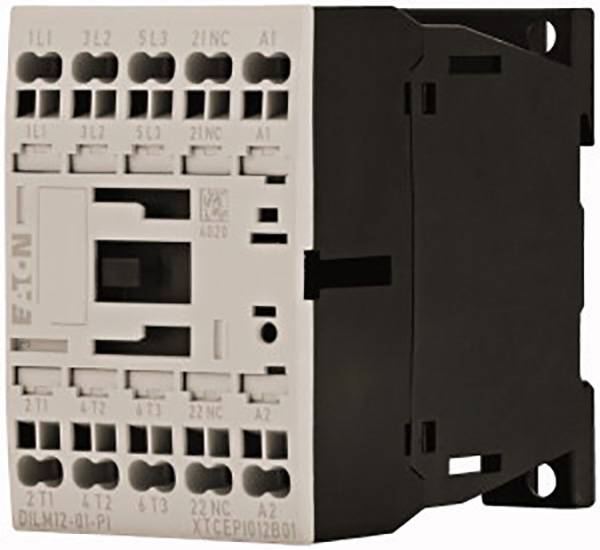

Ein elektrischer Schaltschütz mit mehreren Anschlüssen und Beschriftungen, verwendet zur Steuerung von elektrischen Schaltkreisen.

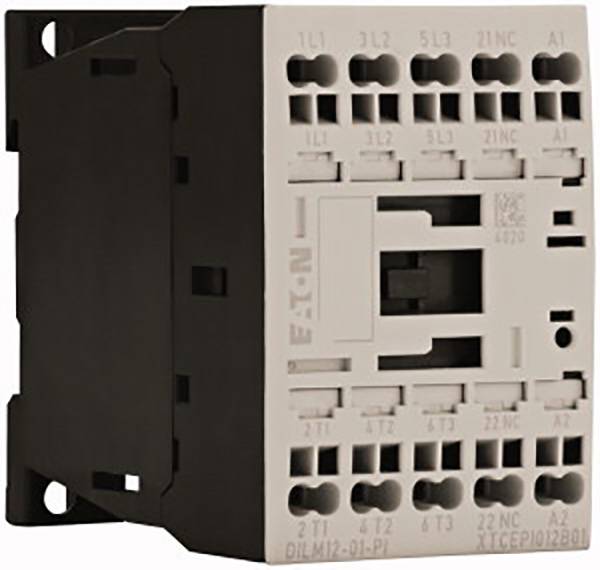

Ein elektrisches Schütz mit mehreren Anschlussklemmen, nebenbei Text 'EATON' und Modellnummer 'DILM12-01-P1'.

1/3

Produkt-Art

Leistungsschütz

Polzahl

3polig

Laststrom

12 A

Leistung

5.5 kW

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

36,73 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung Fr., 9. Okt.

7 Stück

4,95 € Versand

Versand

55,45 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz DILM12-01(230V50HZ,240V60HZ)-PI

Bemessungssteuerspeisespannung Us bei AC 50 Hz230 - 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz240 - 240 VBemessungssteuerspeisespannung Us bei DC0 - 0 VSpannungsart zur BetätigungACBemessungsbetriebsstrom Ie bei AC-1 - 400 V22 ABemessungsbetriebsstrom Ie bei AC-3 - 400 V12 ABemessungsbetriebsleistung bei AC-3 - 400 V5,5 kWBemessungsbetriebsstrom Ie bei AC-4 - 400 V7 ABemessungsbetriebsleistung bei AC-4 - 400 V3 kWBemessungsbetriebsleistung NEMA0 kWGeeignet für ReiheneinbauneinAnzahl der Hilfskontakte als Schließer1Anzahl der Hilfskontakte als Öffner0Anschlussart HauptstromkreisFederzuganschlussAnzahl der Öffner als Hauptkontakte0Anzahl der Schließer als Hauptkontakte3

Technische Daten

Leistungsschütz, 3-polig, 380 V 400 V 5,5 kW, 1 Ö, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Push-in-Klemmen

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: DILM12-01(230V50HZ,240V60HZ)-PI

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Steuerspannung (min.): 110 V/DC
110 V/AC

Steuerspannung (max.): 250 V/DC
250 V/AC

Steuerspannungs-Bereich: 110, 110 - 250, 250 V/DC, V/AC

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 22 A

Laststrom: 12 A

: 5.5 kW

Passend für Marke: Eaton

Passend für Serie: Eaton Serie DILM12

Besonderheiten: mit Hilfskontakt

Montageart: Hutschiene

Anschluss: Push-In-Klemme

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 68 mm

Tiefe: 75 mm

Abm.: (B x H x T) 45 x 68 x 75 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2498737 Eaton DILM12-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 5.5 kW 12 A mit Hilfskontakt Passend für Marke (Relais

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2498737 Eaton DILM12-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 5.5 kW 12 A mit Hilfskontakt Passend für Marke (Relais

Beschreibung

Eaton Leistungsschütz DILM12-01(230#199244

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM12-01(230#199244Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM12-01(230#199244: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015081973286

Geliefert wird: Eaton (Moeller) Leistungsschütz DILM12-01(230#199244, Verpackungseinheit: 1 Stk., EAN: 4015081973286
