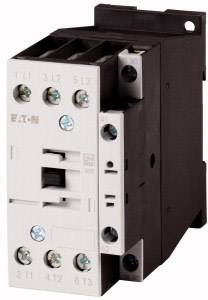

Eaton DILM38-10(230V50HZ,240V60HZ) Schütz 3 Schließer 18.5 kW 230 V/AC 38 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
3polig
Nennspannung
230 V/AC
Laststrom
38 A
Leistung
18.5 kW
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
155,45 €
3
2% = 3,79 €
151,66 €
5
3% = 5,05 €
150,40 €
10
4% = 6,31 €
149,14 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (155,45 € / Stück)
155,45 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274): finger- und handrückensicher
- Schalthäufigkeit, mechanisch: 5000
- Überspannungskategorie/Verschmutzungsgrad: III/3
- Umgebungstemperatur: -40°C bis +80 °C
- Produkt-Art
Schütz
- Typ
DILM38-10(230V50HZ,240V60HZ)
- Polzahl
3polig
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Schließer
- Nennspannung
230 V/AC
- Schaltspannung (max.)
400 V/AC
- Laststrom
38 A
18.5 kW
- Anschluss
Schraubklemme
- Mechanische Lebensdauer
10 x 106
IP00
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
50 mm
- Höhe
100 mm
- Tiefe
150 mm
- Abm.
(B x H x T) 50 x 100 x 150 mm
- Inhalt
1 St.
- Gewicht
420 g
45 mm
85 mm
97 mm
FALSE
18.5 kW
3
0
1
0
38 A
45 A
230-230 V
240-240 V
0-0 V
Schraubanschluss
24-690 V
24-690 V
AC
15 A
7 kW
14.9 kW
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 507275 Eaton DILM38-10(230V50HZ,240V60HZ) Schütz 3 Schließer 18.5 kW 230 V/AC 38 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 507275 Eaton DILM38-10(230V50HZ,240V60HZ) Schütz 3 Schließer 18.5 kW 230 V/AC 38 A 1 St.
Information
Information 507275 Eaton DILM38-10(230V50HZ,240V60HZ) Schütz 3 Schließer 18.5 kW 230 V/AC 38 A 1 St.
Beschreibung
Eaton Leistungsschütz DILM3810230V #112428
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 50HZ240V60HZTyp:DILM3810230V #112428Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:38 ABemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:15 ABemessungsbetriebsleistung bei AC-4, 400 V:7 kWBemessungsbetriebsleistung NEMA:14,9 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:97 mm
Eaton Leistungsschütz DILM3810230V #112428: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith = 36 A EAN: 4015081119868
Geliefert wird: Eaton (Moeller) Leistungsschütz 50HZ240V60HZ DILM3810230V #112428, Verpackungseinheit: 1 Stk., EAN: 4015081119868
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 50HZ240V60HZTyp:DILM3810230V #112428Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:38 ABemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:15 ABemessungsbetriebsleistung bei AC-4, 400 V:7 kWBemessungsbetriebsleistung NEMA:14,9 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:97 mm
Eaton Leistungsschütz DILM3810230V #112428: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith = 36 A EAN: 4015081119868
Geliefert wird: Eaton (Moeller) Leistungsschütz 50HZ240V60HZ DILM3810230V #112428, Verpackungseinheit: 1 Stk., EAN: 4015081119868
Ausführung
- Ausstattung: 230 V, 240 V, 0 V, AC, 24..690 V, 24..690 V
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz 50HZ240V60HZ DILM3810230V #112428, Verpackungseinheit: 1 Stk., EAN: 4015081119868
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
