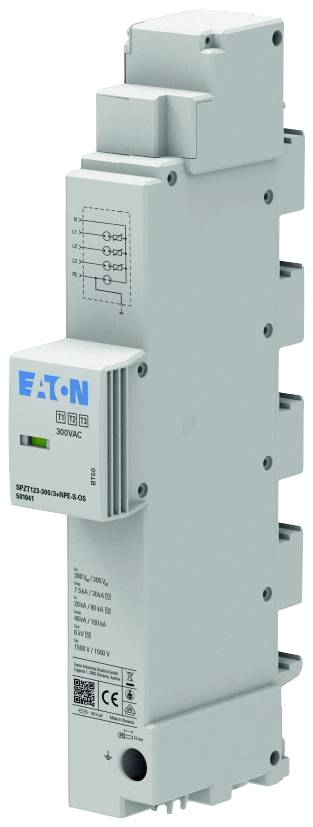

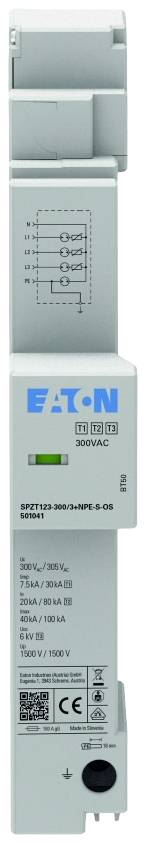

Eaton EP-501041 SPZT123-300/3+NPE-S-OS Überspannungsableiter Überspannungsschutz für: 40 mm Sammelschiene 7.5 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
201 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
152,19 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
142,85 €
zzgl. MwSt.
Kurzbeschreibung
Der Überspannungsschutz SPZT123 von Eaton ist speziell für Installationen in Gebäuden gemäß VDE 0100-443/-534 konzipiert. Er wird werkzeuglos auf der 40-mm-Stromschiene des Zählerverteilers im netzseitigen Anschlussraum (NAR) montiert. Das Gehäusedesign verhindert eine falsche Positionierung und passt sich automatisch an die 5-mm- oder 10-mm-Sammelschiene an. Mit einer schlanken Bauform, 7,5 kA Ableitstrom und Spannungs
Blitzstrom-Überspannungs-Ableiter für 40-mm-Sammelschiene, TN-S/TT, 3P, 7,5 kA (10/350)µs, Klasse I+II+III/Typ 1+2+3
Technische Daten
- Netzform TN
- Netzform TN-C-S
- Netzform TN-S
- Netzform TT
- Polzahl: 4
- Blitzstoßstrom (10/350 µs): 7.5 kA
- Höchste Dauerspannung: AC 300 V
- Nennspannung: AC 240 V
- Schutzpegel: 1,5 kV
- Schutzpegel L-N: 1,5 kV
- Schutzpegel N-PE: 1,5 kV
- Folgestromlöschfähigkeit: 0.1 kA
- Spezifische Energie (W/R): 14 kJ/Ohm
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
- Montageart: Sammelschiene
- Baugröße: 2 TE
- Signalisierung am Gerät: optisch
- Prüfklasse: Typ 1 und 2 und 3
- Produkt-Art
Überspannungsableiter
- Überspannungsschutz für
40 mm Sammelschiene
- Ableitstrom
7.5 kA
- Nennspannung
240 V/AC
300 V/AC
IP20
- Herst.-Teilenr.
EP-501041
- Typ
SPZT123-300/3+NPE-S-OS
- Herstellerfarbe
Lichtgrau
- Normen
VDE 0100-443/-534
Klasse I+II+III/Typ 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
Blitzschutzklasse III und IV nach IEC 62305, Fehlerstromfrei
- Abm.
(B x H x T) 38 x 233.4 x 102.3 mm
- Breite
38 mm
- Höhe
233.4 mm
- Tiefe
102.3 mm
- Inhalt
1 St.
- Polzahl
4
- Gewicht
680 g
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS Überspannungsableiter Überspannungsschutz für: 40 mm Sammelschiene 7.5 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS Überspannungsableiter Überspannungsschutz für: 40 mm Sammelschiene 7.5 kA 1 St.
Beschreibung
Der Überspannungsschutz SPZT123 von Eaton ist insbesondere für Installationen in Gebäuden gemäß VDE 0100-443/-534 gedacht. Der Einbau erfolgt steckbar auf der 40 mm-Stromschiene des Zählerverteilers im netzseitigen Anschlussraum im netzseitigen Anschlussraum (NAR). Für den Einbau sind weder Schrauben noch Werkzeuge erforderlich. Ein entsprechendes Gehäusedesign verhindert die falsche Positionierung und passt sich auf die 5 mm oder 10mm Sammelschiene automatisch an.
Ausführung
- Schmale Ausführung
- 7,5kA mit Spannungsabgriff
- Energetisch koordinierte Schutzwirkung zum Endgerät
- Spannungsschaltende Funkenstreckentechnologie
- Zum Schutz von Verbraucheranlagen gegen transiente Überspannungen hervorgerufen durch direkte und indirekte Blitzschläge, sowie Schalthandlungen
- Blitzschutzklasse III und IV nach IEC 62305
- Erfüllt alle Anforderungen zur Installation von Überspannungschutz nach DIN VDE 0100-534
- Für Netzform TT & TN-S
Lieferumfang
- Geliefert wird: Eaton (Installation) Überspannungsableiter f.40mm Sammelschiene SPZT123-300/3+NPESOS, Verpackungseinheit: 1 Stk., EAN: 9010653032731
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
