Eaton NZMN1-M100 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) kaufen

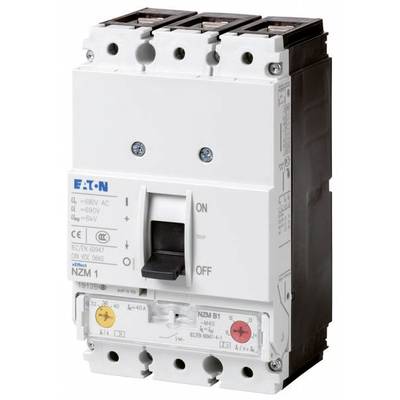

Ein dreipoliger Leistungsschalter von EATON, Modell 'NZM 1', mit Kippschalter für EIN/AUS und Aufdruck der technischen Daten.

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Typ

NZMN1-M100

Einstellbereich Strom (min.)

80 A

Einstellbereich (Strom)

80 - 100 A

Datenblatt (PDF)

1 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

EATON Leistungsschalter NZMN1-M100

WEEE-pflichtig: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Ausführung des Betätigungselements: Kipphebel
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V: 30 kW
Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsdauerstrom Iu: 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 800 A - 1250 A
Mit thermischem Schutz: ja
Phasenausfallempfindlich: ja

Produkt-Art: Leistungsschalter

Typ: NZMN1-M100

Einstellbereich Strom (min.): 80 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 80 - 100 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

: IP20

Tiefe: 88 mm

Breite: 90 mm

Höhe: 145 mm

Abm.: (B x H x T) 90 x 145 x 88 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 90 mm

: 145 mm

: 88 mm

: 55 kW

: FALSE

: 100 A

: FALSE

: 3

: 690-690 V

: 80-100 A

: 23.9 W

: IP20

: TRUE

: sonstige

: Kipphebel

: thermomagnetisch

: 30 kW

: 35 kA

: 800-1250 A

: TRUE

: Einbaugerät Festeinbautechnik

Dokumente & Downloads

Datenblatt

Datenblatt 2307022 Eaton NZMN1-M100 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2307022 Eaton NZMN1-M100 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T)

Beschreibung

Eaton Leistungsschalter NZMN1-M100

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschalter 3p.100A MotorschutzTyp:NZMN1-M100Überlastauslöser Stromeinstellung:80..100 AEinstellbereich des unverzögerten Kurzschlussauslösers:800..1250 AMit thermischem Schutz:jaPhasenausfallempfindlich:jaAuslösetechnik:thermomagnetischBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:100 ABemessungsbetriebsleistung bei AC-3, 230 V:30 kWBemessungsbetriebsleistung bei AC-3, 400 V:55 kWVerlustleistung:23,9 WAnschlussart Hauptstromkreis:sonstigeAusführung des Betätigungselements:KipphebelGerätebauart:Einbaugerät FesteinbautechnikMit integriertem Hilfsschalter:neinMit integriertem Unterspannungsauslöser:neinPolzahl:3Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:35 kASchutzart (IP):IP20Höhe:145 mmBreite:90 mmTiefe:88 mm
Eaton Leistungsschalter NZMN1-M100: weitere Details
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3. EAN: 4015082657222

Geliefert wird: Eaton (Moeller) Leistungsschalter 3p.100A Motorschutz NZMN1-M100, Verpackungseinheit: 1 Stk., EAN: 4015082657222
