FESTO 1320784 DHEB-41-E-D-S-P Balggreifer Gehäusematerial: Aluminium 1 St.

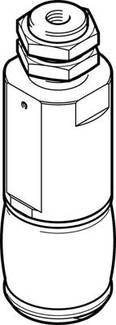

Zeichnung eines zylindrischen Bauteils mit Schraubgewinde, vermutlich ein mechanisches oder hydraulisches Verbindungselement.
Strichzeichnung/Schaltbild
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verkauf und Versand durch  Conrad Electronic
Gesamt (308,53 € / Stück)
308,53 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

  • Auf dunklem Hintergrund steht links 'Official Partner', rechts ist das Logo von FESTO in orange auf weißem Hintergrund.

Technische Daten

  • Baugröße: 41
  • Befestigungsart: wahlweise:
  • mit Außengewinde
  • mit Kontermutter
  • Betriebsdruck: 4 ... 8 bar
  • Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
  • Einbaulage: beliebig
  • Führung: Grundführung
  • Funktionsweise: einfachwirkend
  • geschlossen
  • Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
  • Hub des Balges: 15,5 mm
  • Konstruktiver Aufbau: Kontraktionsmembran
  • zwangsgeführter Bewegungsablauf
  • Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
  • Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation
  • Max. Arbeitsfrequenz Greifer: <= 4 Hz
  • Max. zu greifender Durchmesser: 54 mm
  • Min. Öffnungszeit bei 6 bar: 30 ms
  • Min. Schließzeit bei 6 bar: 70 ms
  • Min. zu greifender Durchmesser: 42 mm
  • mittleres Austauschintervall für den Balg: 1 Mio SP
  • Pneumatischer Anschluss: M5
  • Positionserkennung: für Näherungsschalter
  • Produktgewicht: 280 g
  • Richtwert Nutzlast: 1,2 kg
  • Rückstelldruck: < 1 bar
  • Umgebungstemperatur: 5 ... 60 °C
  • Werkstoff Balg: VMQ (Silikon)
  • Werkstoff Gehäuse: Aluminium
  • eloxiert
  • Werkstoffhinweis: LABS-haltige Stoffe enthalten
  • RoHS konform
Betriebs-Medium

Druckluft

Produkt-Art

Balggreifer

Gehäusematerial

Aluminium

Anschluss

M5

Betriebsdruck (max.)

8 bar

Betriebstemperatur

5 bis 60 °C

Min. Betriebstemperatur

5 °C

Max. Betriebstemperatur

60 °C

Ausführung

DHEB-41-E-D-S-P

Herst.-Teilenr.

1320784

Betriebsdruck (min.)

4 bar

Dichtungsmaterial

VMQ (Silikon)

Funktion

geschlossen

Gewicht

280 g

Medium

Druckluft

Max. Umgebungstemperatur

+60 °C

Min. Umgebungstemperatur

+5 °C

Wirkungsweise

Einfachwirkend

UKCA

nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204664 FESTO 1320784 DHEB-41-E-D-S-P Balggreifer Gehäusematerial: Aluminium 1 St.

Beschreibung

Balggreifer DHEB-41-E-D-S-P

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-Zone III
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 5
Werkstoff-Hinweis: RoHS konform
Baugröße: 41
Produktgewicht: 280 G
Werkstoff Gehäuse: Aluminium
Befestigungsart: wahlweise:
Betriebsdruck: 4
Konstruktiver Aufbau: Kontraktionsmembran
Pneumatischer Anschluss: M5
Funktionsweise: einfachwirkend
Positionserkennung: für Näherungsschalter
Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation
Führung: Grundführung
Werkstoff Balg: VMQ (Silikon)
Greiferfunktion: Adaptiv
Max. Arbeitsfrequenz Greifer: 4 HZ
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 30 MS
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 70 MS
