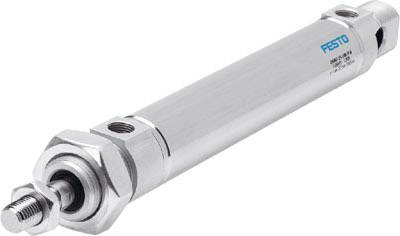

FESTO 19186 DSNU-10-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
42,05 €
3
3% = 1,37 €
40,68 €
5
4% = 1,82 €
40,23 €
10
5% = 2,28 €
39,77 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (42,05 € / Stück)
42,05 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Rundzylinder
- Hublänge
50 mm
- Min. Betriebsdruck
1.5 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
10 mm
- Herst.-Teilenr.
19186
- Ausführung
DSNU-10-50-P-A
- Gewicht
37.3 g
- Baugröße
10
- Befestigungsgewinde
M4
- Dichtungsmaterial
NBR
Polyurethan
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
10 mm
- Kolbenstangen-Material
Stahl
- Kolbenstangengewinde
M4
- Kraft (max.)
47.1 N
- Material
Aluminium-Knetlegierung
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1895336 FESTO 19186 DSNU-10-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1895336 FESTO 19186 DSNU-10-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Information
Information 1895336 FESTO 19186 DSNU-10-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Beschreibung
Normzylinder DSNU-10-50-P-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformBefestigungsart: mit ZubehörBetriebsdruck: 46143Symbol: 991217Werkstoff Dichtungen: NBRKonstruktiver Aufbau: KolbenPneumatischer Anschluss: M5Entspricht Norm: CETOP RP 52 PWerkstoff Deckel: Aluminium-KnetlegierungDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 50 MMKolben-Ø: 10 mmKolbenstangengewinde: M4Varianten: einseitige KolbenstangeTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 39.6 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 47.1 NGewichtszuschlag pro 10 mm Hub: 2.7 GGrundgewicht bei 0 mm Hub: 37.3 GWerkstoff Kolbenstange: hochlegierter Stahl rostfreiKolbenstangenende: AußengewindeWerkstoff Zylinderrohr: hochlegierter Stahl rostfreiReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1Aufprallenergie in den Endlagen: 0.05 JBewegte Masse bei 0 mm Hub: 8.5 GZuschlag bewegte Masse pro 10 mm Hub: 1 G
