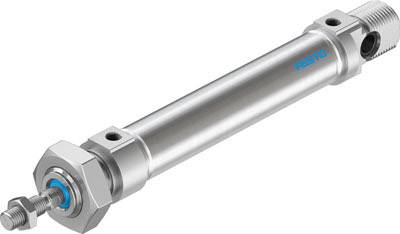

FESTO 19201 DSNU-16-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
50,82 €
3
3% = 1,64 €
49,18 €
5
4% = 2,20 €
48,62 €
10
5% = 2,74 €
48,08 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (50,82 € / Stück)
50,82 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Rundzylinder
- Hublänge
50 mm
- Min. Betriebsdruck
1 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
16 mm
- Herst.-Teilenr.
19201
- Ausführung
DSNU-16-50-P-A
- Gewicht
89.9 g
- Baugröße
16
- Befestigungsgewinde
M6
- Dichtungsmaterial
NBR
TPU
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
16 mm
- Kolbenstangen-Material
Stahl
- Kolbenstangengewinde
M6
- Kraft (max.)
120.6 N
- Material
Aluminium-Knetlegierung
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppeltwirkender ISO Zylinder
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1893256 FESTO 19201 DSNU-16-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1893256 FESTO 19201 DSNU-16-50-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Beschreibung
Normzylinder DSNU-16-50-P-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformBefestigungsart: mit ZubehörBetriebsdruck: 1Symbol: 991217Werkstoff Dichtungen: NBRKonstruktiver Aufbau: KolbenPneumatischer Anschluss: M5Entspricht Norm: CETOP RP 52 PWerkstoff Deckel: Aluminium-KnetlegierungDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 50 MMKolben-Ø: 16 mmKolbenstangengewinde: M6Varianten: einseitige KolbenstangeTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 103.7 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 120.6 NGewichtszuschlag pro 10 mm Hub: 4.6 GGrundgewicht bei 0 mm Hub: 89.9 GWerkstoff Kolbenstange: hochlegierter Stahl rostfreiKolbenstangenende: AußengewindeWerkstoff Zylinderrohr: hochlegierter Stahl rostfreiReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1Aufprallenergie in den Endlagen: 0.15 JBewegte Masse bei 0 mm Hub: 23 GZuschlag bewegte Masse pro 10 mm Hub: 2 G
