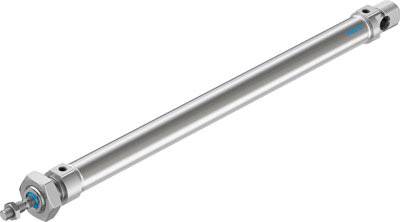

FESTO 19235 DSNU-16-200-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück (Nur solange der Vorrat reicht)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
43,69 €
3
3% = 1,42 €
42,27 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (43,69 € / Stück)
43,69 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Rundzylinder
- Hublänge
200 mm
- Min. Betriebsdruck
1 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
16 mm
- Herst.-Teilenr.
19235
- Ausführung
DSNU-16-200-PPV-A
- Gewicht
89.9 g
- Baugröße
16
- Befestigungsgewinde
M6
- Dichtungsmaterial
NBR
Polyurethan
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
16 mm
- Kolbenstangen-Material
Stahl
- Kolbenstangengewinde
M6
- Kraft (max.)
120.6 N
- Material
Aluminium-Knetlegierung
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1894719 FESTO 19235 DSNU-16-200-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1894719 FESTO 19235 DSNU-16-200-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.
Information
Information 1894719 FESTO 19235 DSNU-16-200-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.
Beschreibung
Normzylinder DSNU-16-200-PPV-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformBefestigungsart: mit ZubehörBetriebsdruck: 1Symbol: 991235Werkstoff Dichtungen: NBRKonstruktiver Aufbau: KolbenPneumatischer Anschluss: M5Entspricht Norm: CETOP RP 52 PWerkstoff Deckel: Aluminium-KnetlegierungDämpfung: pneumatische Dämpfung beidseitig einstellbarFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 200 MMKolben-Ø: 16 mmKolbenstangengewinde: M6Varianten: einseitige KolbenstangeDämpfungslänge: 12 MMTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 103.7 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 120.6 NGewichtszuschlag pro 10 mm Hub: 4.6 GGrundgewicht bei 0 mm Hub: 89.9 GWerkstoff Kolbenstange: hochlegierter Stahl rostfreiKolbenstangenende: AußengewindeWerkstoff Zylinderrohr: hochlegierter Stahl rostfreiReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1Aufprallenergie in den Endlagen: 0.15 JBewegte Masse bei 0 mm Hub: 23 GZuschlag bewegte Masse pro 10 mm Hub: 2 G
