Name: FESTO 533599 HSP-12-AP Handlingmodul 8 bar
Brand: FESTO
SKU: 2204274
Availability: BackOrder

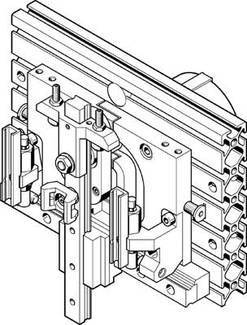

Technische Zeichnung einer komplexen mechanischen Vorrichtung mit Zahnrädern und Halterungen. Zeigt präzise Konstruktionsdetails.

Abbildung ähnlich

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 2. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (2.423,38 € / Stück)

2.755,46 €

-12 %

2.423,38 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Baugröße: 12
Befestigung Front Unit: mit Durchgangsbohrung
Befestigungsart: mit Durchgangsbohrung
mit Nutensteinen
Betriebsdruck: 4 ... 8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Dämpfung: CC: Stoßdämpfer beidseitig
weiche Kennlinie
Einbaulage: Führungsschiene
senkrecht
Funktionsweise: doppeltwirkend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Kreuzführung
Schwenkmodul
zwangsgeführter Bewegungsablauf
Max. Moment Mx dynamisch: 1,1 Nm
Max. Moment Mx statisch: 5 Nm
Max. Moment My dynamisch: 1,1 Nm
Max. Moment My statisch: 5 Nm
Max. Moment Mz dynamisch: 1,1 Nm
Max. Moment Mz statisch: 5 Nm
Maximale Nutzlast: 0,5 kg
Min. Taktzeit: 0,6 s
Pneumatischer Anschluss: M5
Positionserkennung: für Näherungsschalter
Produktgewicht: 1.900 g
Theoretische Kraft bei 6 bar: 40 N
Umgebungstemperatur: 0 ... 60 °C
Verdrehsicherung/Führung: Kreuzführung
Werkstoff Grundplatte: Aluminium-Knetlegierung
Werkstoff Kreuzführung: Vergütungsstahl
Werkstoff Seitenteile: Aluminium-Knetlegierung
Werkstoffhinweis: Kupfer- und PTFE-frei
Wiederholgenauigkeit: ±0,01 mm
Y-Hub: 52 ... 68 mm
Z-Hub: 20 ... 30 mm
Z-Hub Arbeitshub: 15 mm

Produkt-Art: Handlingmodul

Fliehkraft bei 6 bar: 40 N

Betriebstemperatur: 0 bis 60 °C

Max. Betriebsdruck: 8 bar

Min. Betriebstemperatur: 0 °C

Max. Betriebstemperatur: 60 °C

Ausführung: HSP-12-AP

Herst.-Teilenr.: 533599

Gewicht: 1900 g

Betriebsdruck (max.): 8 bar

Min. Betriebsdruck: 4 bar

Betriebstemperatur (max.): 60 °C

Betriebstemperatur (min.): 0 °C

Typ: HSP-12-AP

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204274 FESTO 533599 HSP-12-AP Handlingmodul 8 bar

Beschreibung

Handlingmodul HSP-12-AP

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: Führungsschiene
Umgebungstemperatur: 0
Baugröße: 12
Produktgewicht: 1900 G
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 4
Konstruktiver Aufbau: Kreuzführung
Pneumatischer Anschluss: M5
Werkstoff Halter: Aluminium-Knetlegierung
Dämpfung: Stoßdämpfer beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Verdrehsicherung/Führung: Kreuzführung
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 40 N
Wiederholgenauigkeit: ±0,01 mm
Werkstoff Anschläge: hochlegierter Stahl
Max. Moment Mx statisch: 5 NM
Max. Moment My statisch: 5 NM
Max. Moment Mz statisch: 5 NM
Y-Hub: 52
Z-Hub: 20
Z-Arbeitshub: 15 MM
Minimale Taktzeit: 0.6 S
Max. Moment Mx dynamisch: 1.1 NM
Max. Moment My dynamisch: 1.1 NM
Max. Moment Mz dynamisch: 1.1 NM
Max. Nutzlast: 0.5 KG
Maximale Prozesskraft in Y-Richtung: 30 N
Befestigung Front Unit: mit Durchgangsbohrung
Werkstoff Federdruckstück: hochlegierter Stahl
Werkstoff Grundplatte: Aluminium-Knetlegierung
Werkstoff Kreuzführung: Vergütungsstahl
Werkstoff Schwenkhebel: Einsatzstahl
Werkstoff Kulissen: Einsatzstahl
Werkstoff Seitenteile: Aluminium-Knetlegierung
Werkstoff Sensorschiene: Aluminium-Knetlegierung
Werkstoff Steg: Aluminium-Knetlegierung
Werkstoff Stellschraube: hochlegierter Stahl
