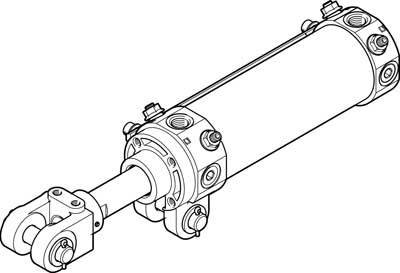

FESTO 549712 DWA-63-50-Y-AB Gelenkzylinder Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (152,22 € / Stück)
152,22 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Gelenkzylinder
- Hublänge
50 mm
- Min. Betriebsdruck
1 bar
- Betriebsdruck (max.)
10 bar
- Material (Details)
Deckel: Aluminium-Druckguss
- Herst.-Teilenr.
549712
- Ausführung
Befestigungsart: mit Schwenkbefestigung am Lagerdeckel, mit Zubehör
- Gewicht
1600 g
- Baugröße
63
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
R1/4
- Kolben-Durchmesser
63 mm
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangengewinde
M16 x 1.5
- Kraft (max.)
1870 N
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1938397 FESTO 549712 DWA-63-50-Y-AB Gelenkzylinder Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1938397 FESTO 549712 DWA-63-50-Y-AB Gelenkzylinder Hublänge: 50 mm 1 St.
Beschreibung
Gelenkzylinder DWA-63-50-Y-ABBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 0 - keine KorrosionsbeanspruchungUmgebungstemperatur: -10Werkstoff-Hinweis: RoHS konformBefestigungsart: mit Schwenkbefestigung am LagerdeckelBetriebsdruck: 1Werkstoff Dichtungen: NBRKonstruktiver Aufbau: KolbenPneumatischer Anschluss: Rc1/4Werkstoff Deckel: Aluminium-DruckgussDämpfung: pneumatische Dämpfung beidseitig einstellbarFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 50 MMWerkstoff Gabelkopf: StahlgussKolben-Ø: 63 mmKolbenstangengewinde: M16x1,5Dämpfungslänge: 20 MMTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1682 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1870 NGewichtszuschlag pro 10 mm Hub: 42 GGrundgewicht bei 0 mm Hub: 1600 GWerkstoff Kolbenstange: VergütungsstahlKolbenstangenende: Außengewinde mit GabelkopfWerkstoff Zylinderrohr: Aluminium-KnetlegierungAufprallenergie in den Endlagen: 1.3 JBewegte Masse bei 0 mm Hub: 741 GZuschlag bewegte Masse pro 10 mm Hub: 25 GAlternativanschlüsse: siehe ProduktzeichnungWerkstoff Abstreifer: Bronze
