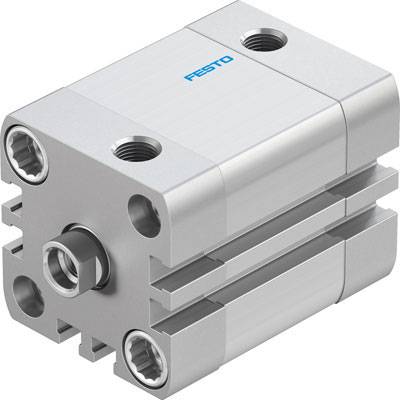

FESTO 572648 ADN-32-20-I-PPS-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 20 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
78,85 €
3
3% = 2,19 €
76,66 €
5
4% = 2,92 €
75,93 €
10
5% = 3,64 €
75,21 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (78,85 € / Stück)
78,85 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
20 mm
- Betriebsdruck (max.)
10 bar
- Durchmesser
32 mm
- Herst.-Teilenr.
572648
- Ausführung
Kompaktzylinder ADN-32-20-I-PPS-A mit selbsteinstellender pneumatischer Endlagendämpfung. Hub=20 mm, Kolben-Durchmesser=32 mm, Kolbenstangengewinde=M8, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig
- Baugröße
32
- Betriebsmedium
Druckluft
- Dichtungsmaterial
TPE-U(PUR)
- Druckluft-Anschluss
G1/8"
- Gehäusematerial
Aluminium
- Kolben-Durchmesser
32 mm
- Kolbenstangen-Material
Stahl nicht rostend
- Kolbenstangen-Ø
32 mm
- Kolbenstangengewinde
M8
- Kraft (max.)
483 N
- Luftanschluss
G1/8
- Material
Aluminium-Knetlegierung
- Norm
ISO 21287
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1939758 FESTO 572648 ADN-32-20-I-PPS-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 20 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1939758 FESTO 572648 ADN-32-20-I-PPS-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 20 mm 1 St.
Beschreibung
Kompaktzylinder ADN-32-20-I-PPS-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformProduktgewicht: 305 GBefestigungsart: wahlweise:Betriebsdruck: 46143Symbol: 992970Werkstoff Dichtungen: TPE-U(PUR)Pneumatischer Anschluss: G1/8Entspricht Norm: ISO 21287Werkstoff Deckel: Aluminium-Knetlegierung, eloxiertDämpfung: selbsteinstellende pneumatische EndlagendämpfungFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 20 MMKolben-Ø: 32 mmKolbenstangengewinde: M8Varianten: einseitige KolbenstangeDämpfungslänge: 4 MMTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 415 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 483 NBewegte Masse: 76 GWerkstoff Kolbenstange: hochlegierter StahlKolbenstangenende: InnengewindeWerkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiertReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 5 nach ISO 14644-1Aufprallenergie in den Endlagen: 1 JWerkstoff Bundschrauben: Stahl
