Name: FESTO ELCC-TB-KF-110-200-0H-P0-CR 8082409 1 St.
Brand: FESTO
SKU: 2803715
Availability: BackOrder

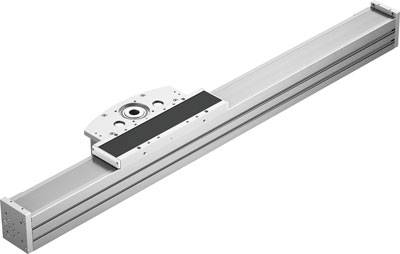

Ein lineares Bewegungssystem aus Aluminium mit einem zentralen Schlitten, das in Automatisierung und Maschinenbau eingesetzt wird.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 20. Okt.

15 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch Blumenbecker Industriebedarf

Anzahl

Stück

Gesamt

5.013,31 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Bald verfügbar

Kostenfreier Versand

4.741,76 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Antriebsritzel Wirkdurchmesser: 68.755 mm
Arbeitshub: 200 mm
Baugröße: 110
Bewegte Masse bei 0 mm Hub: 10017 g
Einbaulage: beliebig
Flächenmomente 2. Grades Iy: 6.83057e+006 mm4
Flächenmomente 2. Grades Iz: 4.92597e+006 mm4
Führung: Kugelumlaufführung
Gewichtszuschlag pro 10 mm Hub: 148 g
Grundgewicht bei 0 mm Hub: 27299 g
Hubreserve: 0 mm
Konstruktiver Aufbau: Elektromechanische Auslegerachse
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Max. Moment Mx: 317 Nm
Max. Moment My: 2368 Nm
Max. Moment Mz: 2286 Nm
Max. Vorschubkraft Fx: 2500 N
Massenträgheitsmoment JH pro Meter Hub: 174.9 kgcm2
Massenträgheitsmoment JL pro kg Nutzlast: 11.8 kgcm2
Massenträgheitsmoment JO: 157.1 kgcm2
Max. Antriebsmoment: 90 Nm
Max. Beschleunigung: 30 m/s2
Max. Geschwindigkeit: 5 m/s
Max. Kraft Fy: 20596 N
Max. Kraft Fz: 20022 N
Richtwert Laufleistung: 5000 km
Schmierintervall laufstreckenabhängig: 1000 km
Schutzart: IP20
Umgebungstemperatur: -10 - 60 °C
Vorschubkonstante: 216 mm/U
Werkstoff Abschlussdeckel: Alu-Knetlegierung, eloxiert
Werkstoff Antriebskopf: Alu-Knetlegierung, eloxiert
Werkstoff Führungsschiene: Wälzlagerstahl, Corrotect beschichtet
Werkstoff Gehäuse: hochlegierter Stahl rostfrei
Werkstoff Profil: Alu-Knetlegierung, eloxiert
Werkstoff Schlitten: Aluminium-Guss, eloxiert
Werkstoff Zahnriemen: Polychloroprene mit Glascord und Nylonüberzug
Werkstoff Zahnriemenklemmkörper: Alu-Knetlegierung, eloxiert
Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
Wiederholgenauigkeit: ±0,05 mm
Zahnriemen-Teilung: 8 mm
Zuschlag bewegte Masse pro 10 mm Hub: 148 g

Gewicht: 27299 g

Material: Stahl hochlegiert

Ausführung: Elektromechanische Auslegerachse

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2803715 FESTO ELCC-TB-KF-110-200-0H-P0-CR 8082409 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2803715 FESTO ELCC-TB-KF-110-200-0H-P0-CR 8082409 1 St.

Beschreibung

Auslegerachse ELCC-TB-KF-110-200-0H-P0-CR Antriebsritzel Wirkdurchmesser=68,755 mm, Arbeitshub=200 mm, Baugröße=110, Hubreserve=0 mm, Zahnriemen-Teilung=8 mm

Beschreibung

Auslegerachse ELCC-TB-KF-110-200-0H-P0-CR Antriebsritzel Wirkdurchmesser=68,755 mm, Arbeitshub=200 mm, Baugröße=110, Hubreserve=0 mm, Zahnriemen-Teilung=8 mm
